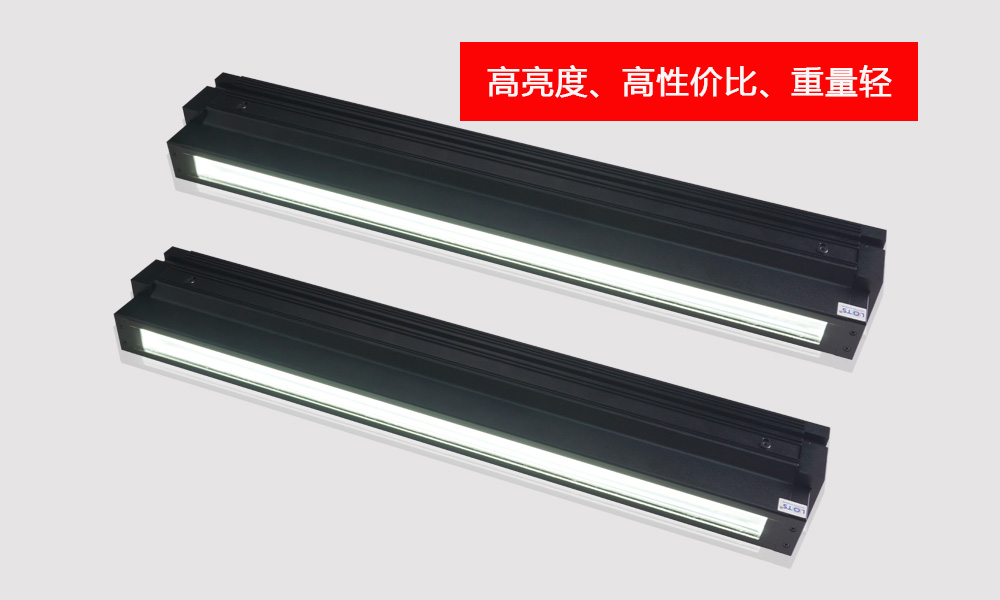

今天,為大家介紹的是樂視最新研發新品:4代線光源(簡稱:4LIN系列)。

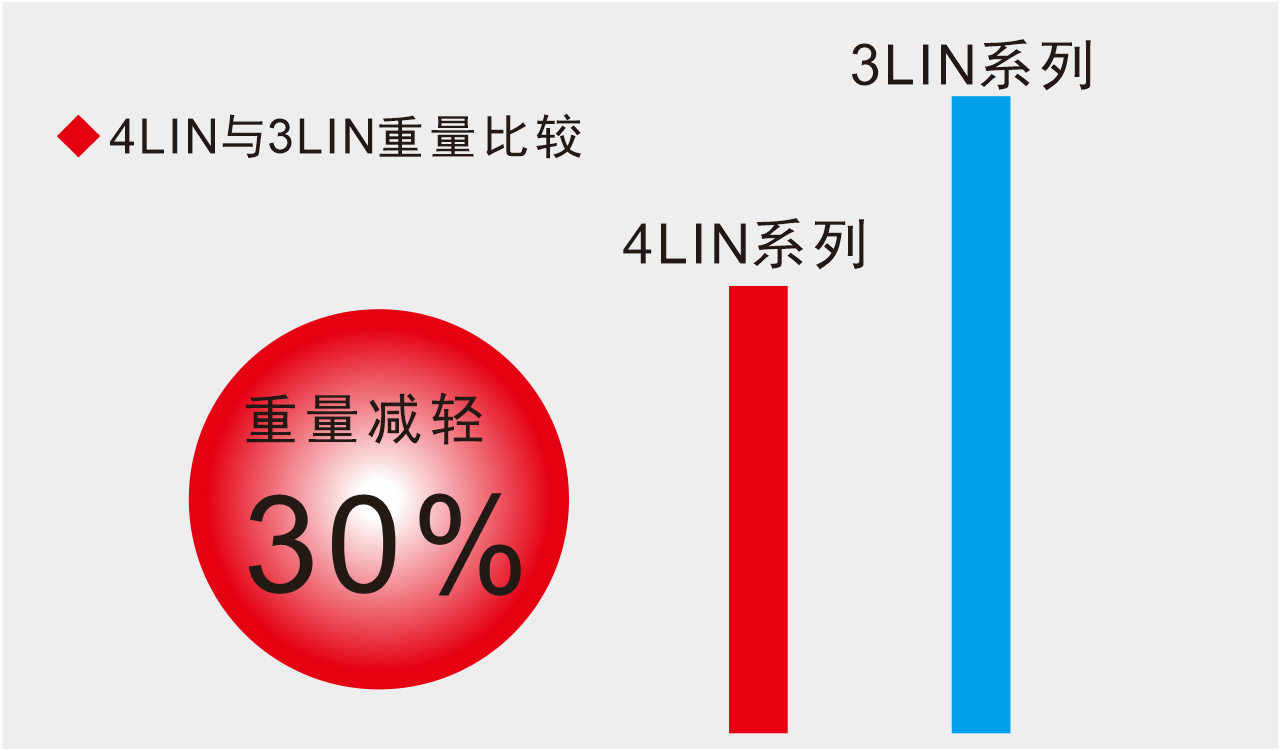

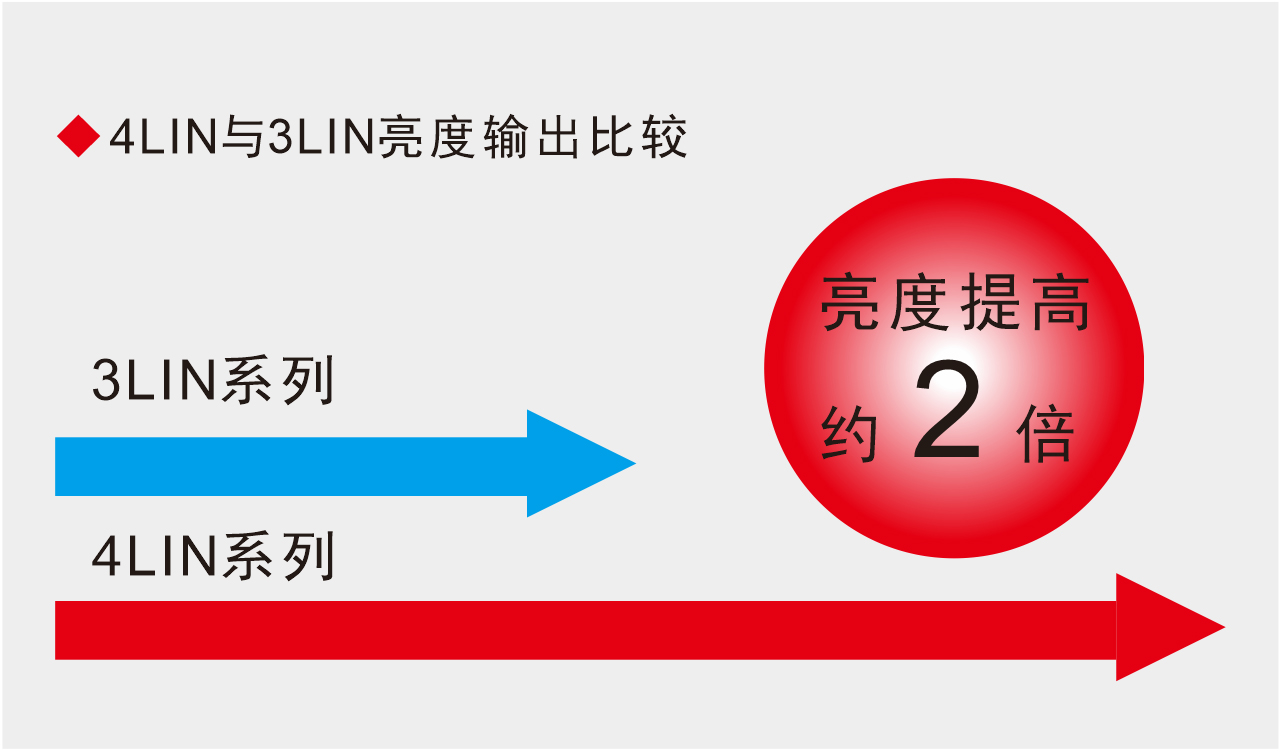

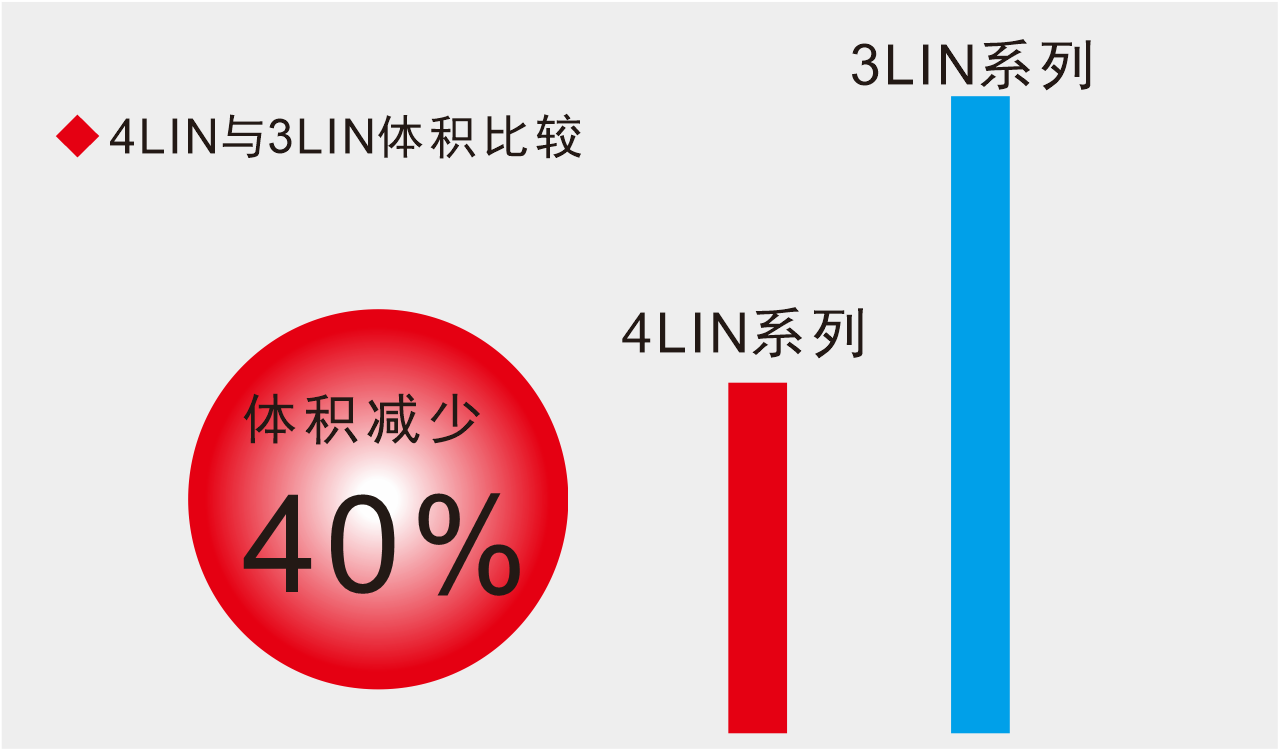

4LIN系列亮度較3LIN系列提升2倍,重量減輕30%,體積減小40%。
一、產品特點
★高均勻性發光,平行性好,易于匹配線陣相機
★重量輕、散熱好,亮度高
★性價比高,體積小巧,適合批量使用
★無風扇自然散熱型,適合在無塵室內安裝
★可當正向光或底部背光使用
★可替代光纖線光
二、行業應用
★鋼板檢測
★邊緣檢測
★玻璃板檢測
★PCB板檢測
★金屬表面檢查
★鋰電池薄膜檢測
★線傳感器用光源
★目視檢查用光源

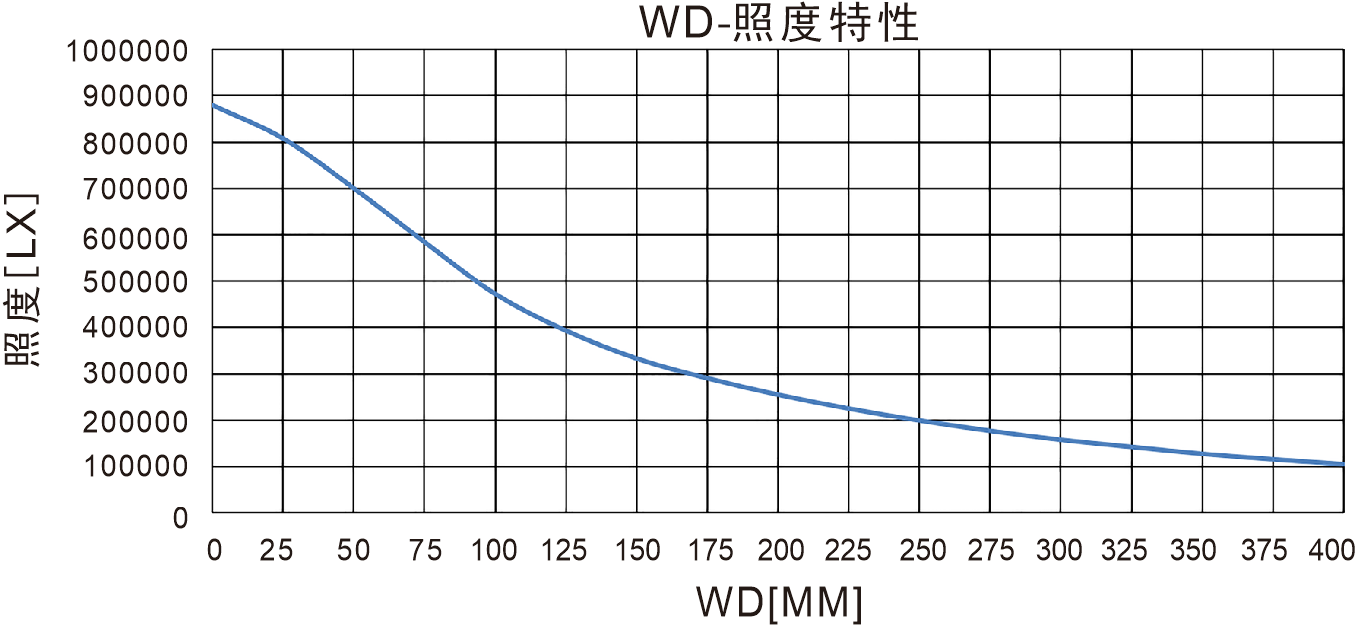

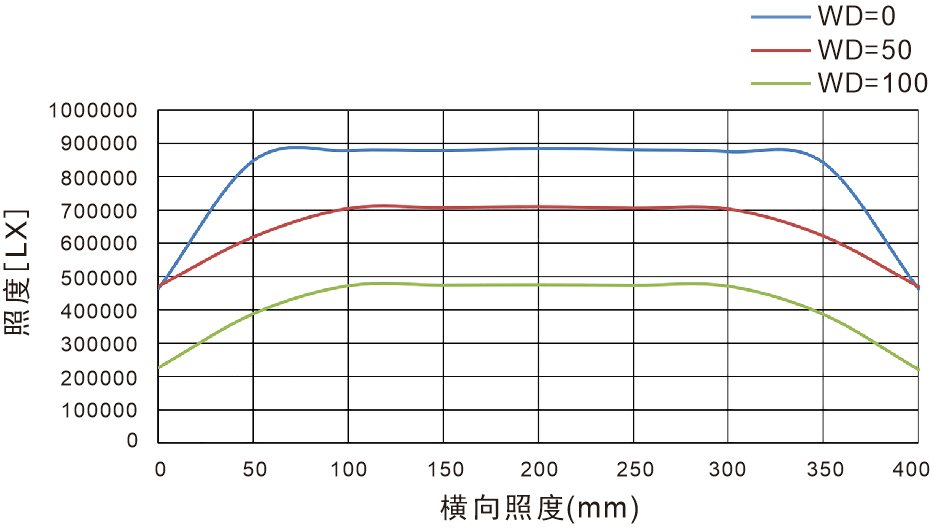

三、照度特性圖(標準模式)
型號:LTS-4LIN400-W
※如需使用高亮模式(120萬LX),請?jiān)谟嗁?gòu)時告知。

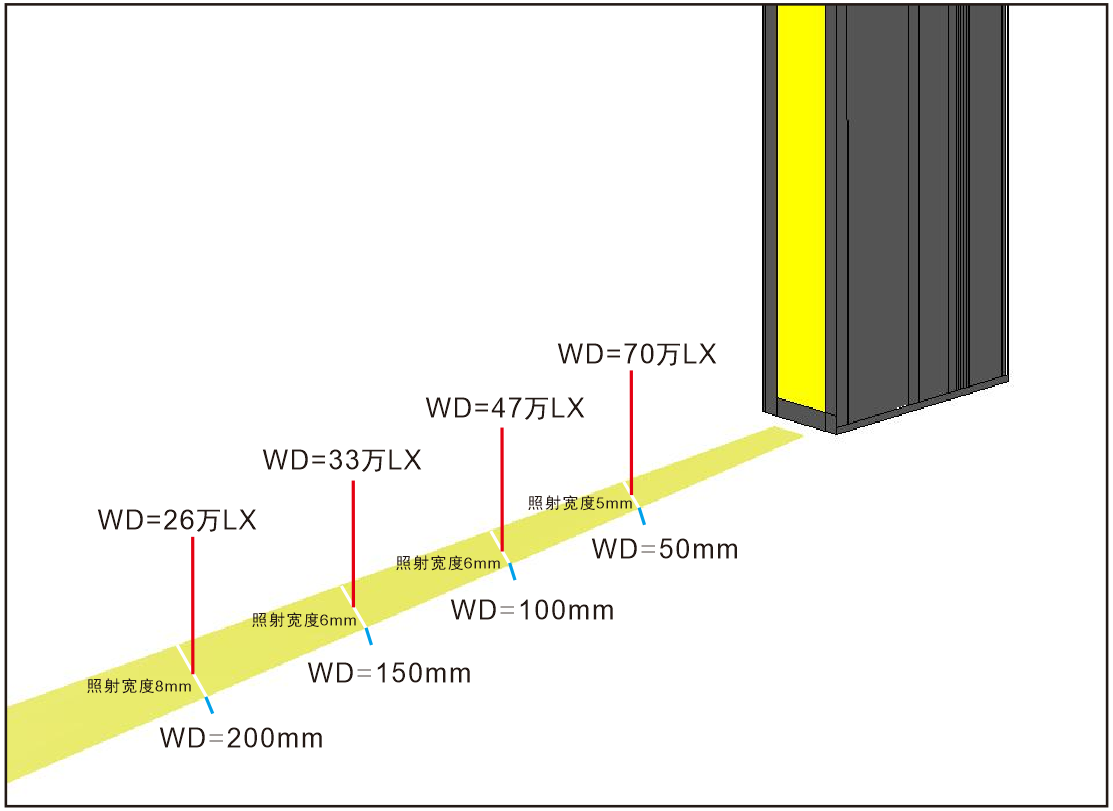

四、橫向特性圖
※以上圖表僅供參考,實際數值可能會有差異。
五、效果對比圖

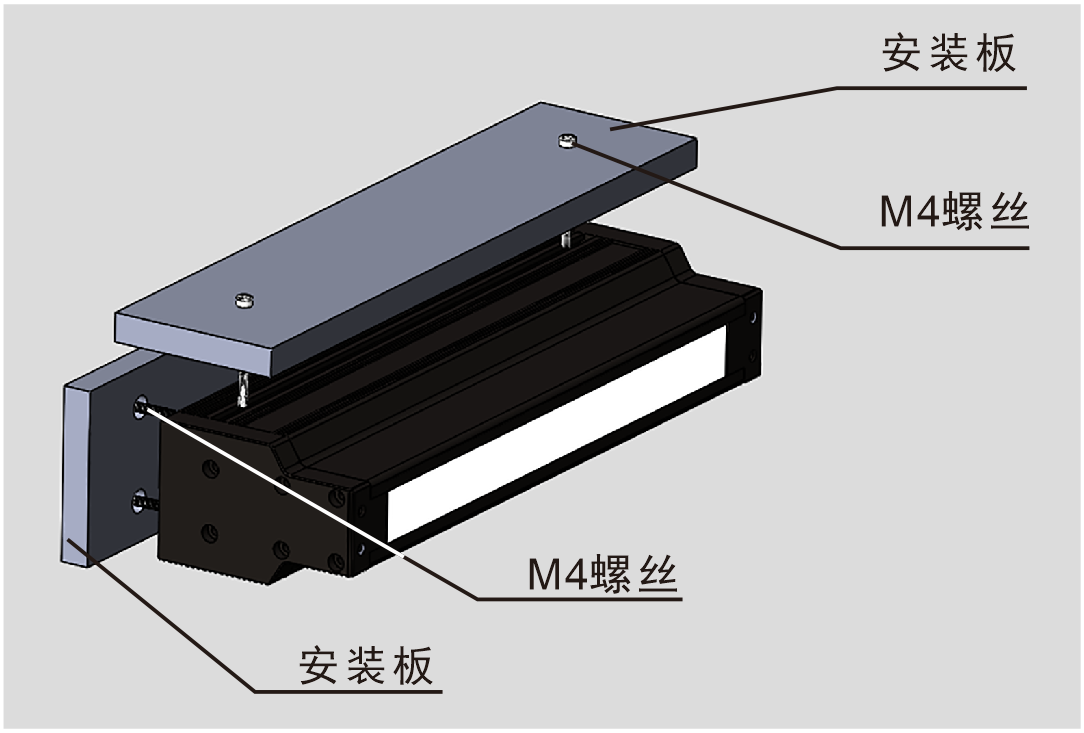

六、安裝方式
安裝說明:所有螺母卡槽均用M4螺母與M4螺絲固定,先用M4螺母放進去光源螺母卡槽,然后用M4螺絲穿過固定板,與M4螺母進行固定。

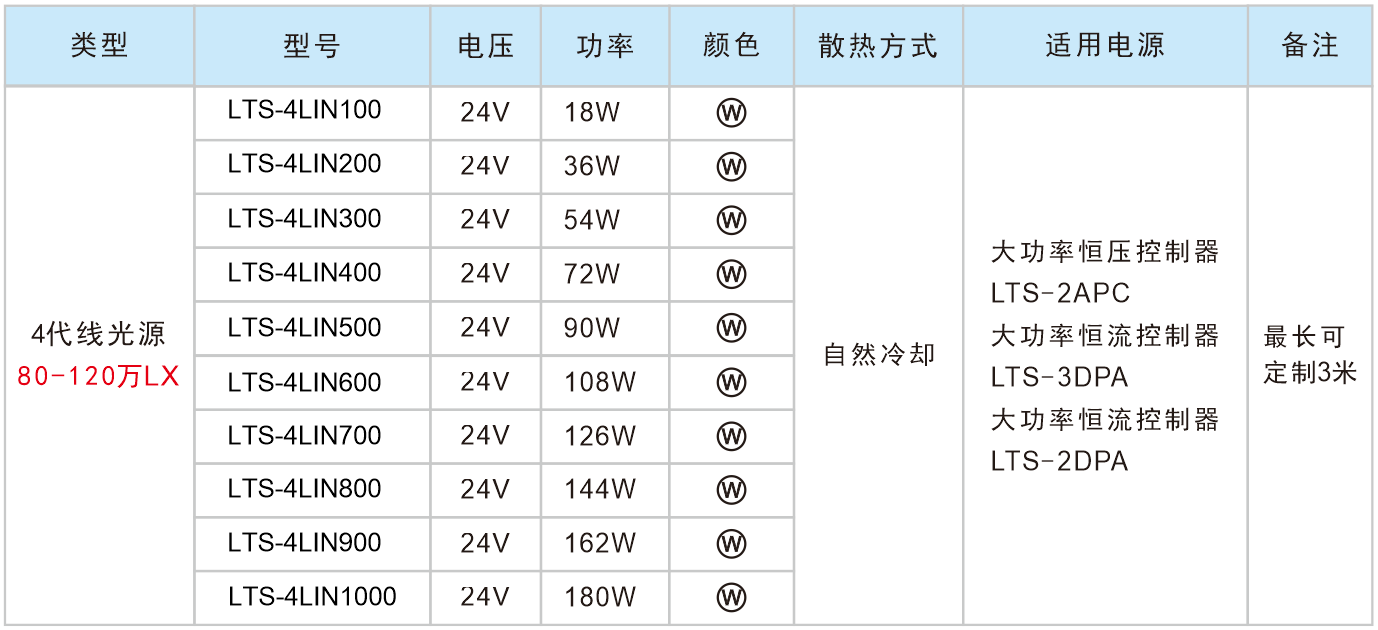

七、光源參數

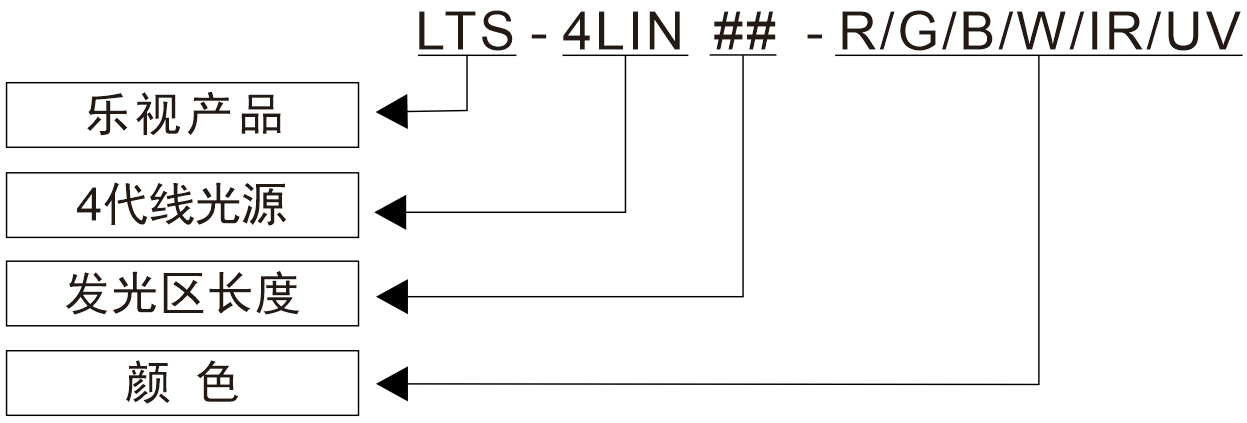

八、編碼規則

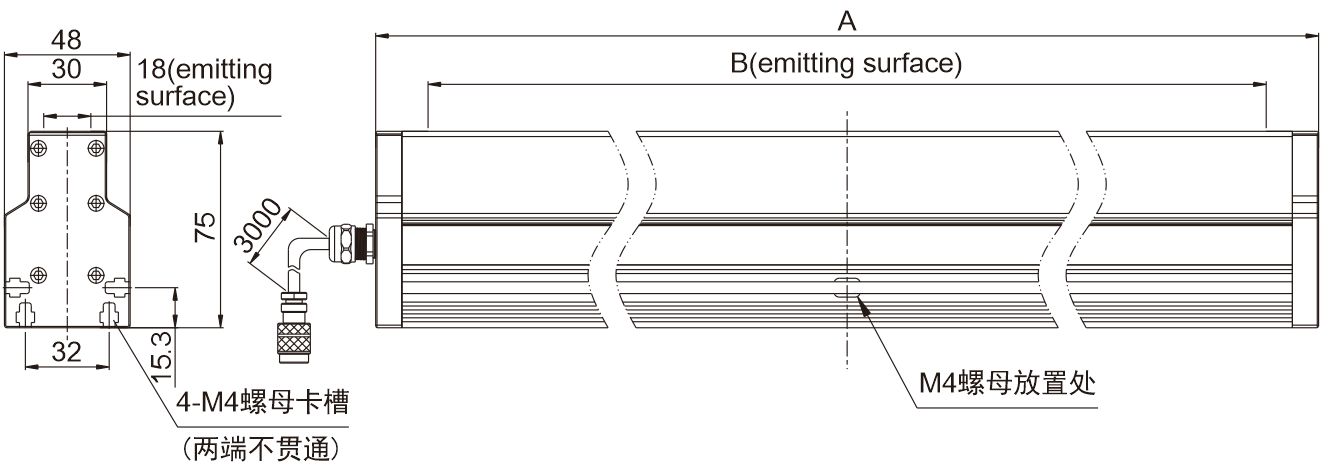

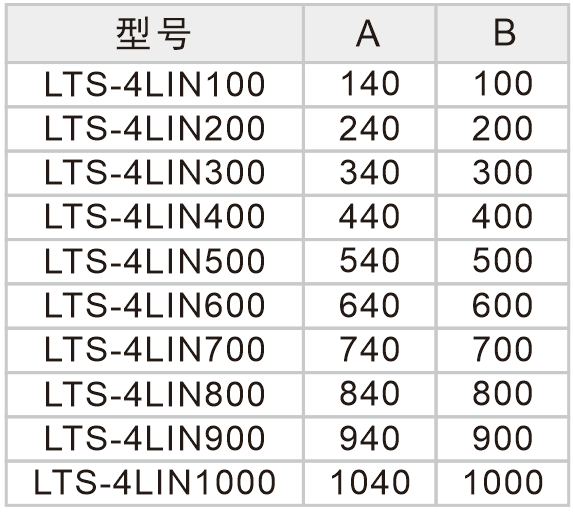

九、外形尺寸
