方案背景
絕緣子是一種特殊的絕緣控件,能夠在架空輸電線路中起到重要作用,在電力系統中的使用量巨大。它的質量和性能關系到整個電力系統的安全穩定運行。絕緣子表面應完整無破損,無破碎性裂紋,傘裙無變形;瓷質絕緣子表面瓷釉應均勻、表面清潔、光滑無臟污。
為解決人工肉眼檢測方法依賴于質檢員檢測經驗且精度低、速度慢的問題。采用機器視覺技術,以機器視覺代替人工視覺,對瓷質絕緣子的表面缺陷進行判斷。
檢測難點:
? 絕緣子本身結構的復雜性
? 缺陷種類和形狀的多樣性
? 缺陷分布的隨機性
方案簡介
使用人工智能等計算機視覺技術,對絕緣子拍照,裝置可以自動識別絕緣子的各種表面缺陷,如:開裂,破碎,鐵點,橘釉等。通過系統自帶的基于人工智能算法的計算機視覺模塊與工業網絡相機,最終實現絕緣子產品質量的自動檢測,并通過給出DIO信號指導生產線后續工作的進行。
方案設計
本系統由模型訓練和缺陷檢測兩部分組成,主要分為六個模塊:圖片采集模塊,訓練模塊,參數設置模塊,計算模塊,日志管理,不合格品記錄回看與數字信號模塊。
圖片采集模塊即為系統硬件部分,主要用來采集用于缺陷檢測的圖片,根據開發階段不同將圖片存儲或直接送入計算服務器。
訓練模塊根據采集的數據以及對數據的標注,設計、訓練神經網絡得到智能識別模型。
計算模塊特指模型訓練完畢已部署在計算服務器上,當接收到新的圖片是所作智能識別的過程。
日志管理是智能識別程序的運行情況的記錄。
絕緣子是一種特殊的絕緣控件,能夠在架空輸電線路中起到重要作用,在電力系統中的使用量巨大。它的質量和性能關系到整個電力系統的安全穩定運行。絕緣子表面應完整無破損,無破碎性裂紋,傘裙無變形;瓷質絕緣子表面瓷釉應均勻、表面清潔、光滑無臟污。
為解決人工肉眼檢測方法依賴于質檢員檢測經驗且精度低、速度慢的問題。采用機器視覺技術,以機器視覺代替人工視覺,對瓷質絕緣子的表面缺陷進行判斷。
檢測難點:
? 絕緣子本身結構的復雜性
? 缺陷種類和形狀的多樣性
? 缺陷分布的隨機性
方案簡介
使用人工智能等計算機視覺技術,對絕緣子拍照,裝置可以自動識別絕緣子的各種表面缺陷,如:開裂,破碎,鐵點,橘釉等。通過系統自帶的基于人工智能算法的計算機視覺模塊與工業網絡相機,最終實現絕緣子產品質量的自動檢測,并通過給出DIO信號指導生產線后續工作的進行。

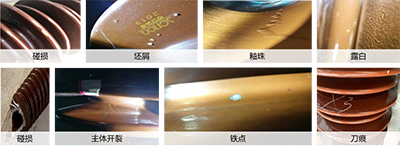

絕緣子缺陷種類

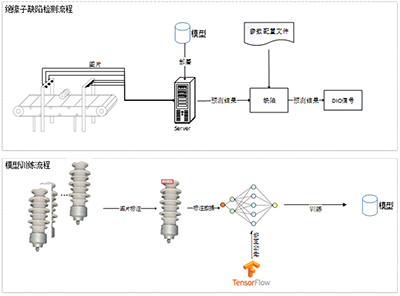

方案設計
圖片采集模塊即為系統硬件部分,主要用來采集用于缺陷檢測的圖片,根據開發階段不同將圖片存儲或直接送入計算服務器。
訓練模塊根據采集的數據以及對數據的標注,設計、訓練神經網絡得到智能識別模型。
參數設置模塊允許質檢人員設置計算模塊計算結果的置信度參數,識別缺陷置信度位于設置置信度以下的將被過濾掉不作為缺陷。
計算模塊特指模型訓練完畢已部署在計算服務器上,當接收到新的圖片是所作智能識別的過程。
日志管理是智能識別程序的運行情況的記錄。
數字信號模塊指根據預測結果發出不同的電平信號,用以指導后續產線工作。工業相機通過網線、交換機與計算服務器相連用于圖片數據的傳輸。

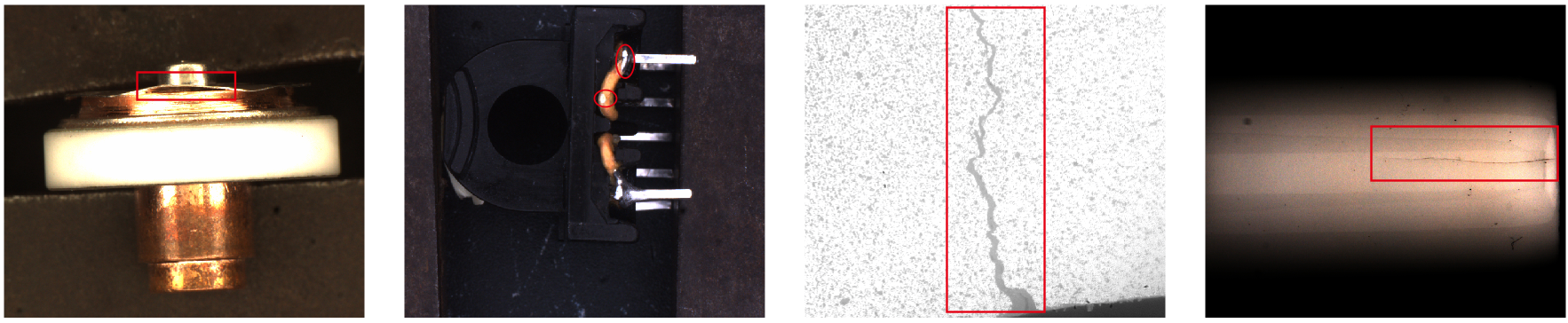

應用案例效果
