1、一般場合怎么確認偏振鏡的偏光軸
當偏振片沒有標識偏光軸(偏光方向)時,下述方法可以確認偏光軸的方向。
透過偏光鏡邊觀測反光的地板或光滑桌子上反射的從窗口射進來的斜光,慢慢轉動偏光鏡/偏振鏡片,從地板反射的光線會重復忽明忽暗。
反射光變暗時的偏光鏡的上下方向為偏光軸。
不使用特殊的場所或工具,偏光軸橫豎方向可以用這個方法辨別。
2、偏光坐標標準的決定方法
在偏振光中,象圓偏振光那樣,光束本身不具有特定的坐標系統。
但是,當光束照射到物體時,不得不以物體具有的坐標系統來考慮偏光狀態。
因此,坐標系統的標準如何確定,隨實驗材料或實驗目的的不同而不同。
有偏光軸標準時
有激光或偏光鏡等具有偏光軸標準的物體時,或激光器被固定或偏光鏡不能調整時,將這些直線偏光的偏光軸作為基準。如果利用偏振光的特性,其他偏光元件的軸心可以得到高精度地調整。
轉動偏光鏡2,調節通過做為標準的偏光鏡1光束(直線偏光)亮度使其消光(消光法)。
設置這時候的偏光鏡2的角度刻度為90度。
雙折射樣品(波長板) :
準備標準偏光鏡1(或激光)和偏光鏡2,調整使做為標準的直線偏光和偏光鏡2為消光狀態。
在偏光鏡1(或激光)和偏光鏡2之間放入樣品。
轉動樣品,最暗的方向為樣品的光學軸,在這個方向將樣品的角度刻度設為0度。
將偏光軸調節為與桌面垂直的方向時
在未設定偏振光標準的情況下,所有的元件都可以將光學軸或偏光軸變?yōu)槿我夥较驎r,首先將所有偏光軸調節為與桌面垂直的方向。
元件的偏光軸沒有調節時 :
首先決定作為標準的偏光鏡,用肉眼觀察這個偏光鏡的記號并(如最初展示的方法)調節其偏光軸到支架的垂直方向,這個偏光鏡的角度刻度為0度。其他元件以這個偏光鏡為標準,按①的順序調節。
指定了偏光軸方向時 :
如果訂購時沒有指示偏光元件裝入支架中的方向時,偏光鏡的偏光軸設為90度方向。
波長板將快軸調為90度方向后出貨。
由于各個支架都會存在元件的組裝誤差或立柱的安裝誤差,元件之間會存在2~3度的偏光軸或光學軸的異差。
將載物臺垂直方向設定為偏光軸時
將這個棱鏡的拋光斜面在入射角度為56.6度左右的位置后放在水平臺面上。
入射單色光源通過偏光鏡,邊轉動偏光鏡邊觀察從棱鏡反射的光的強度變化。如果,入射角度符合布魯斯特角度(56.6度),反射光消失的位置為偏光軸方向。
棱鏡的反射光變?yōu)樽钚〉钠廨S相對于棱鏡面為P偏光,這個偏光鏡的角度刻度為90度(或0度)。
其他元件以這個偏光鏡為標準,按①的順序調節。
換掉反射體的樣品,設置沒有鍍膜的平行平面基板(BK7)。
相對平行平面基板,設置激光的入射角度為布魯斯特角度(56.6度)的光學系統。
在光學系統中加入作為標準偏光軸的偏光鏡,邊轉動偏光鏡邊觀察平行平面基板上反射的光的強度變化。
雖然可以觀察到從平行平面基板正面和反面反射的2束光,但只觀察正面的反射光。
和③一樣,當反射光變?yōu)樽钚∧莻€位置為偏光鏡的偏光軸,這個時候調整角度刻度為90度(或0度)。
卸下平行平面基板,在直線光軸上按①的順序調整其他元件。
設置反射體,設定入射角度,使用上述調整后的元件,構成光學系統。
當偏振片沒有標識偏光軸(偏光方向)時,下述方法可以確認偏光軸的方向。
透過偏光鏡邊觀測反光的地板或光滑桌子上反射的從窗口射進來的斜光,慢慢轉動偏光鏡/偏振鏡片,從地板反射的光線會重復忽明忽暗。
反射光變暗時的偏光鏡的上下方向為偏光軸。
不使用特殊的場所或工具,偏光軸橫豎方向可以用這個方法辨別。
2、偏光坐標標準的決定方法
在偏振光中,象圓偏振光那樣,光束本身不具有特定的坐標系統。
但是,當光束照射到物體時,不得不以物體具有的坐標系統來考慮偏光狀態。
因此,坐標系統的標準如何確定,隨實驗材料或實驗目的的不同而不同。
有偏光軸標準時
有激光或偏光鏡等具有偏光軸標準的物體時,或激光器被固定或偏光鏡不能調整時,將這些直線偏光的偏光軸作為基準。如果利用偏振光的特性,其他偏光元件的軸心可以得到高精度地調整。
圖①
偏光鏡 :轉動偏光鏡2,調節通過做為標準的偏光鏡1光束(直線偏光)亮度使其消光(消光法)。
設置這時候的偏光鏡2的角度刻度為90度。
雙折射樣品(波長板) :
準備標準偏光鏡1(或激光)和偏光鏡2,調整使做為標準的直線偏光和偏光鏡2為消光狀態。
在偏光鏡1(或激光)和偏光鏡2之間放入樣品。
轉動樣品,最暗的方向為樣品的光學軸,在這個方向將樣品的角度刻度設為0度。
將偏光軸調節為與桌面垂直的方向時
在未設定偏振光標準的情況下,所有的元件都可以將光學軸或偏光軸變?yōu)槿我夥较驎r,首先將所有偏光軸調節為與桌面垂直的方向。
元件的偏光軸沒有調節時 :
首先決定作為標準的偏光鏡,用肉眼觀察這個偏光鏡的記號并(如最初展示的方法)調節其偏光軸到支架的垂直方向,這個偏光鏡的角度刻度為0度。其他元件以這個偏光鏡為標準,按①的順序調節。
指定了偏光軸方向時 :
如果訂購時沒有指示偏光元件裝入支架中的方向時,偏光鏡的偏光軸設為90度方向。
波長板將快軸調為90度方向后出貨。
由于各個支架都會存在元件的組裝誤差或立柱的安裝誤差,元件之間會存在2~3度的偏光軸或光學軸的異差。

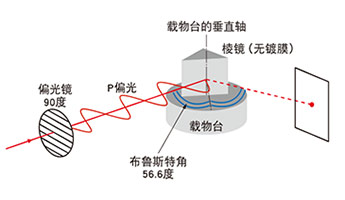

將載物臺垂直方向設定為偏光軸時
圖②
準備1個沒鍍膜的(干凈的)直角棱鏡(BK7材質)。將這個棱鏡的拋光斜面在入射角度為56.6度左右的位置后放在水平臺面上。
入射單色光源通過偏光鏡,邊轉動偏光鏡邊觀察從棱鏡反射的光的強度變化。如果,入射角度符合布魯斯特角度(56.6度),反射光消失的位置為偏光軸方向。
棱鏡的反射光變?yōu)樽钚〉钠廨S相對于棱鏡面為P偏光,這個偏光鏡的角度刻度為90度(或0度)。
其他元件以這個偏光鏡為標準,按①的順序調節。

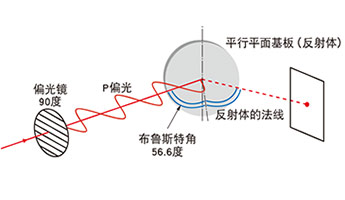

相對反射體設定偏光軸時
圖③
樣品為反射體時,以反射面和激光的入射方向決定偏光軸。
反射面的法線和激光的光軸所在的平面內振動的偏光軸被稱為P偏光,與此垂直振動的偏光軸被稱為S偏光。換掉反射體的樣品,設置沒有鍍膜的平行平面基板(BK7)。
相對平行平面基板,設置激光的入射角度為布魯斯特角度(56.6度)的光學系統。
在光學系統中加入作為標準偏光軸的偏光鏡,邊轉動偏光鏡邊觀察平行平面基板上反射的光的強度變化。
雖然可以觀察到從平行平面基板正面和反面反射的2束光,但只觀察正面的反射光。
和③一樣,當反射光變?yōu)樽钚∧莻€位置為偏光鏡的偏光軸,這個時候調整角度刻度為90度(或0度)。
卸下平行平面基板,在直線光軸上按①的順序調整其他元件。
設置反射體,設定入射角度,使用上述調整后的元件,構成光學系統。
