偏振鏡片可以剔除振動方向與縫隙不同的光線,只讓振動方向與縫隙相同的光通過。在機器視覺檢測中,通過旋轉偏振鏡,調整到合適的角度,用于解決影響成像質量的反光炫光現象。
1、偏振鏡的原理

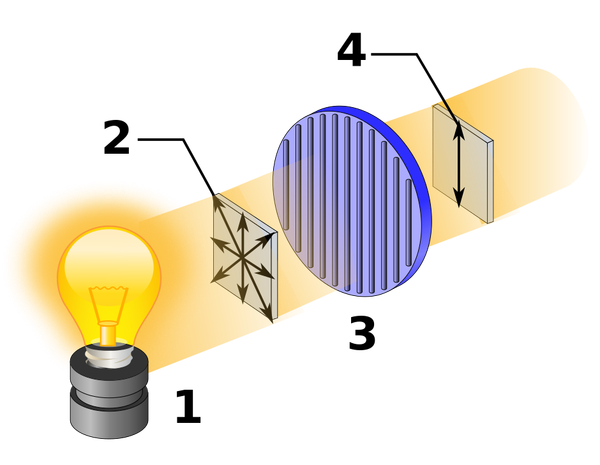

偏振鏡的作用就是就是消除或保留某個方向的偏振光。上圖說明了偏振鏡的原理:1(白熾燈發出的)2(非偏振光)通過3(偏振鏡)的過濾變成了4(在一個方向上震蕩的偏振光)。

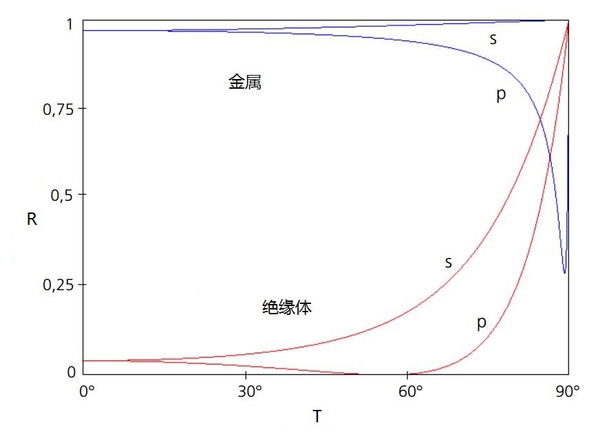

光波在界面發生反射跟透射時,可以將其振動分解成垂直于入射面(s分量)和平行于入射(P分量)的兩個分量。通俗地理解,不同的材質,S分量和P分量的比值不一樣。所以,在偏振鏡的應用案例里,不同的檢測對象由于其材質不一樣能夠消除反光的程度也不一樣。
2、偏振鏡效果

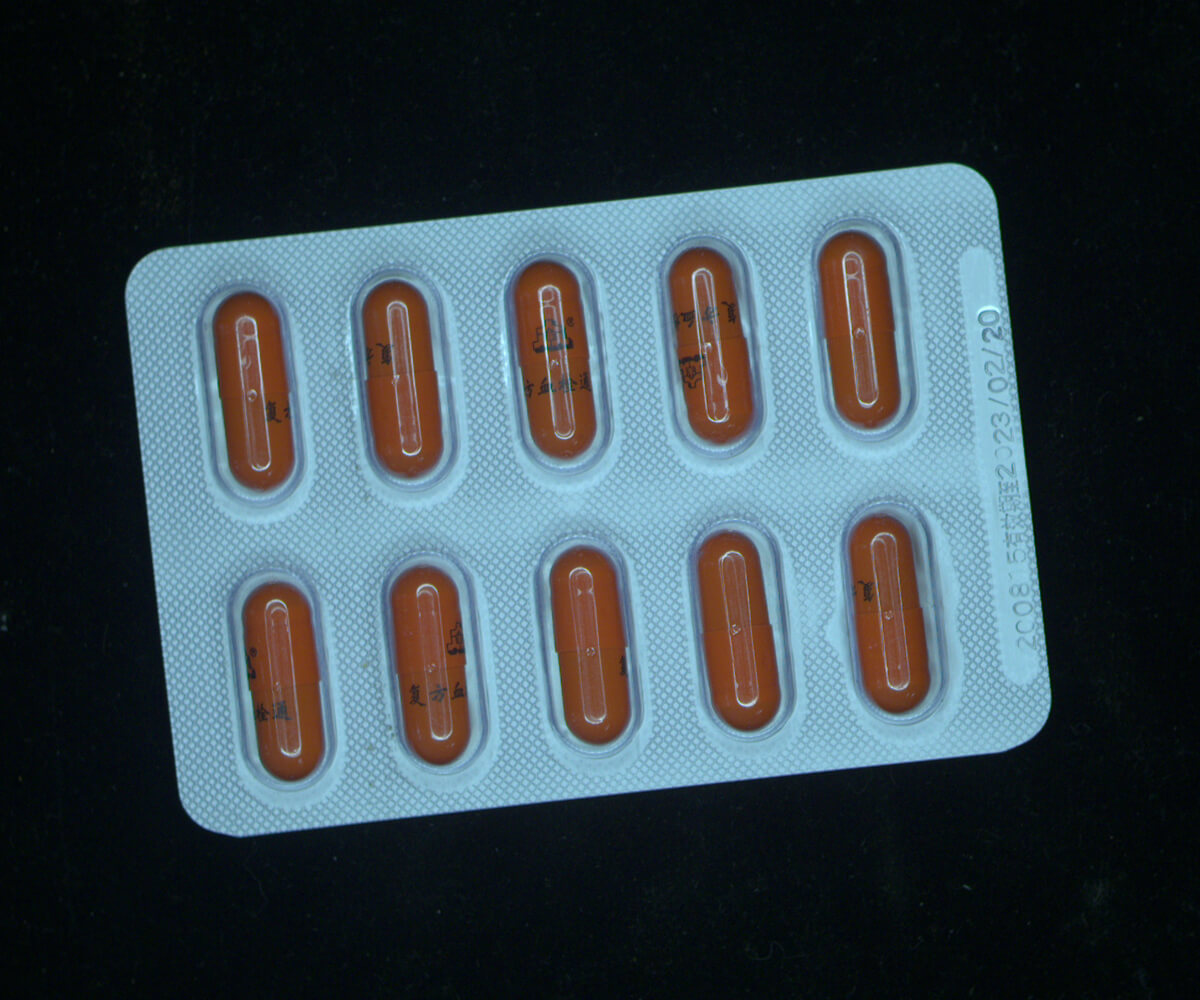

圖1未加偏振鏡,反光嚴重,待測目標與背景不能有效分離;
圖2鏡頭前加偏振鏡,消除反光,待測目標與背景黑白分明。
沒有使用偏振鏡效果圖
使用偏振鏡后效果圖
