機器視覺光源在汽車行業中的應用
2023-01-13
分享

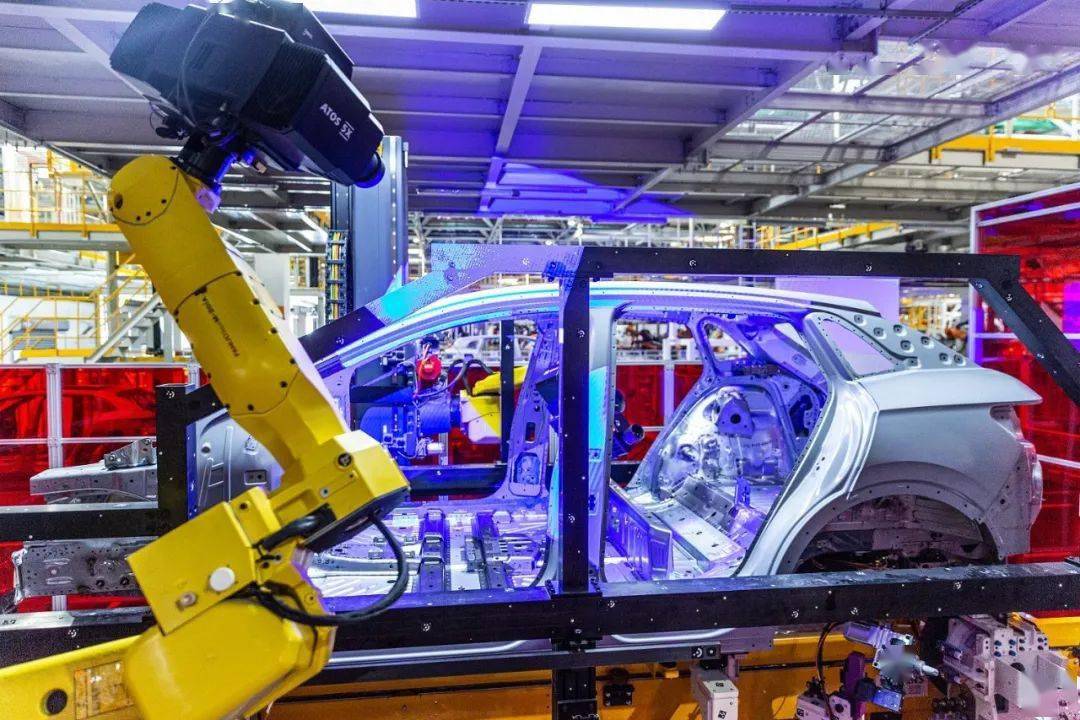

隨著機器視覺的飛速發展,圖像處理、智能定位、缺陷檢測在現代汽車工業中被廣泛應用。尤其是在汽車制造行業,小到汽車零件生產檢測,大到汽車的自動駕駛AI識別都離不開機器視覺。下面我們分享一些常見的檢測案例,一起了解視覺光源在汽車行業的應用。


一、光學透鏡表面缺陷檢測案例

使用光源:LTS-3RN12090-R

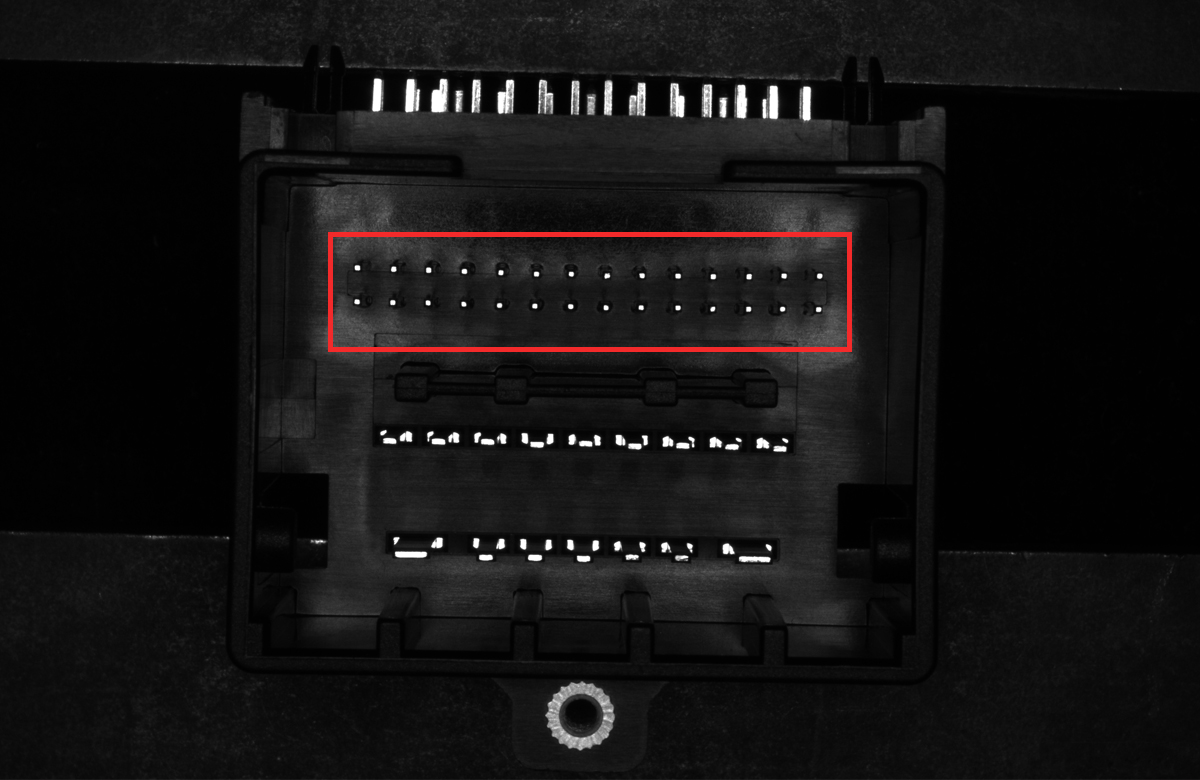

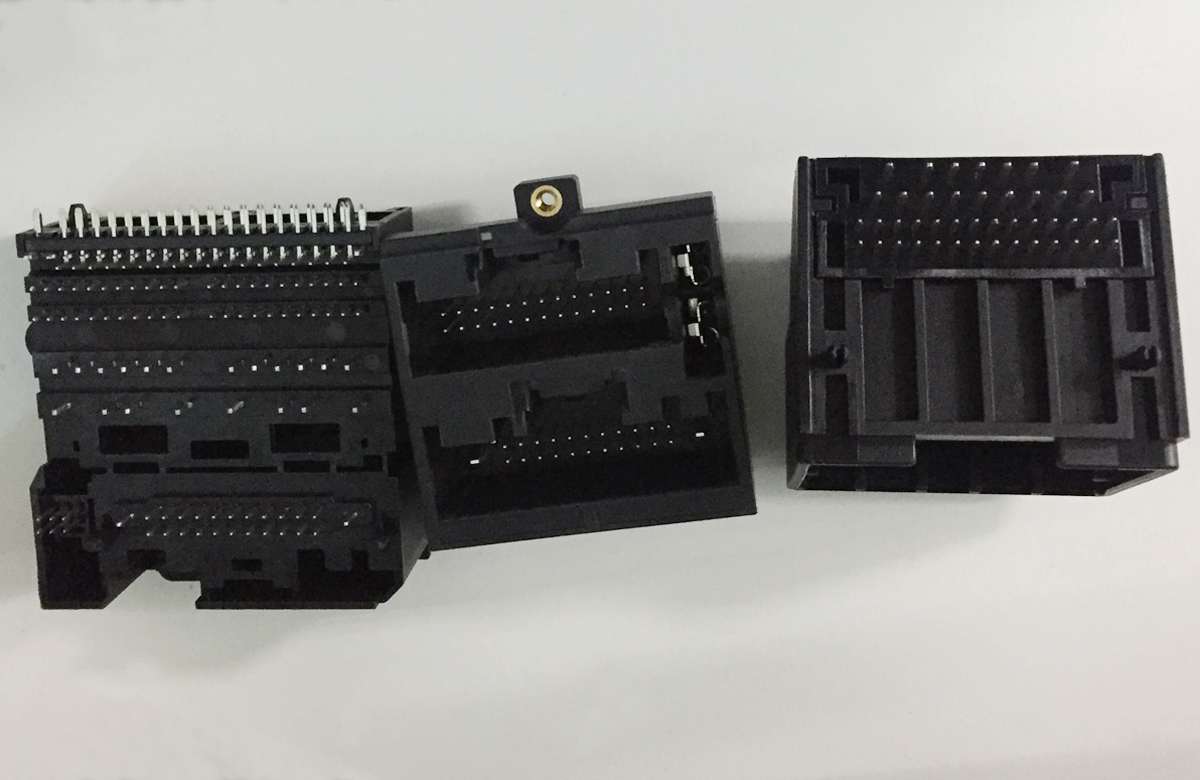

檢測汽車連接器針腳,使用高角度環形光垂直照射,使針尖部分的輪廓明顯,有利于機械手的抓取跟對位。

實物圖
案例圖

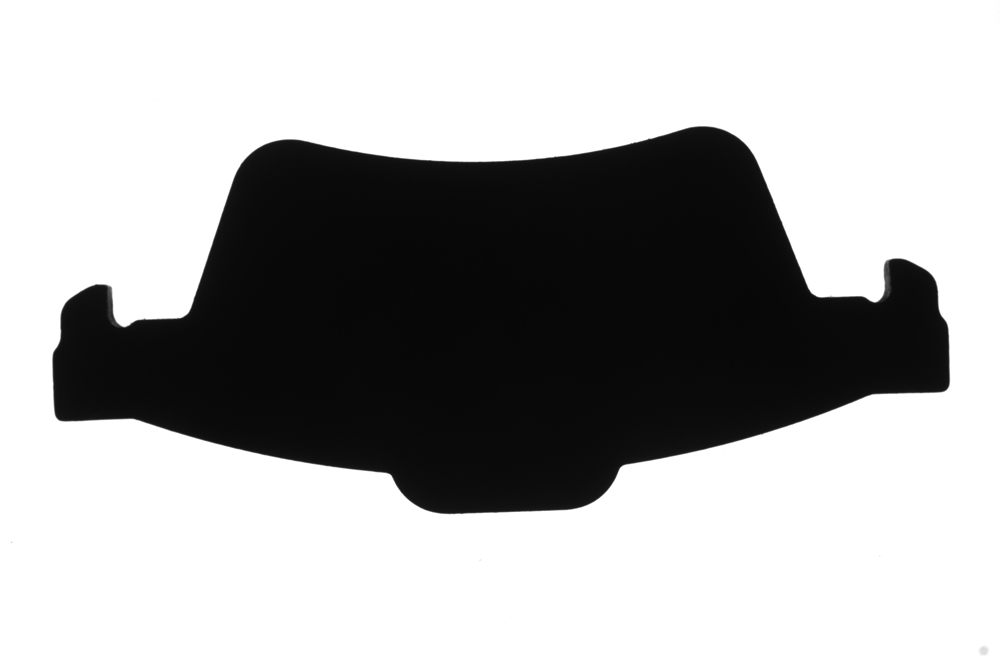

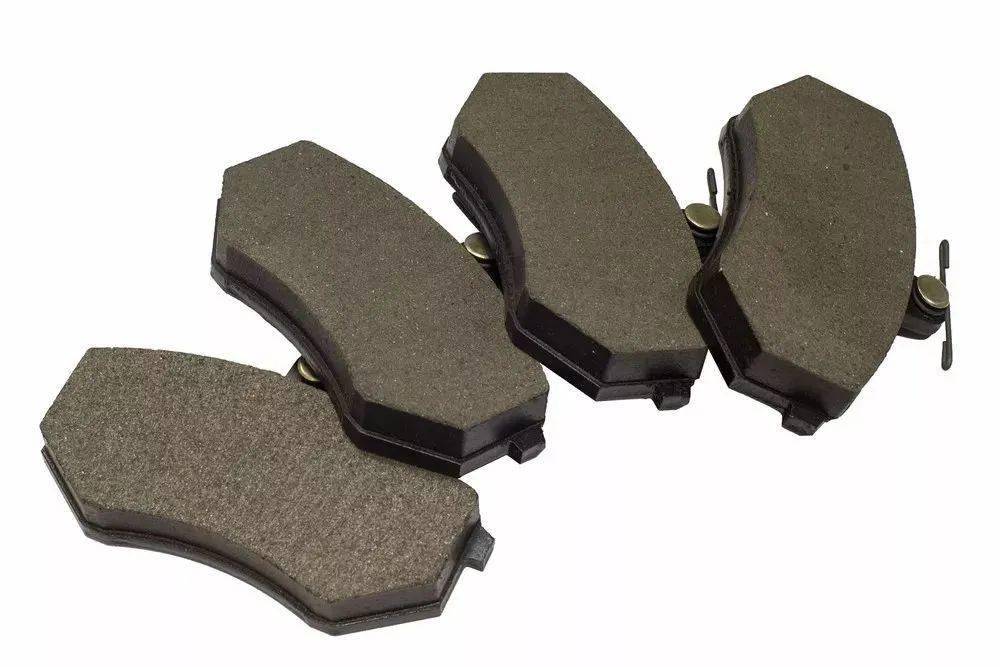

二、汽車剎車片輪廓檢測

使用光源:LTS-3FT250250-W
檢測剎車片的輪廓,判斷物料是否正確,跟裝配方向是否一致,同時需要精確的定位,使用背光源可清晰的呈現輪廓。

實物圖
案例圖

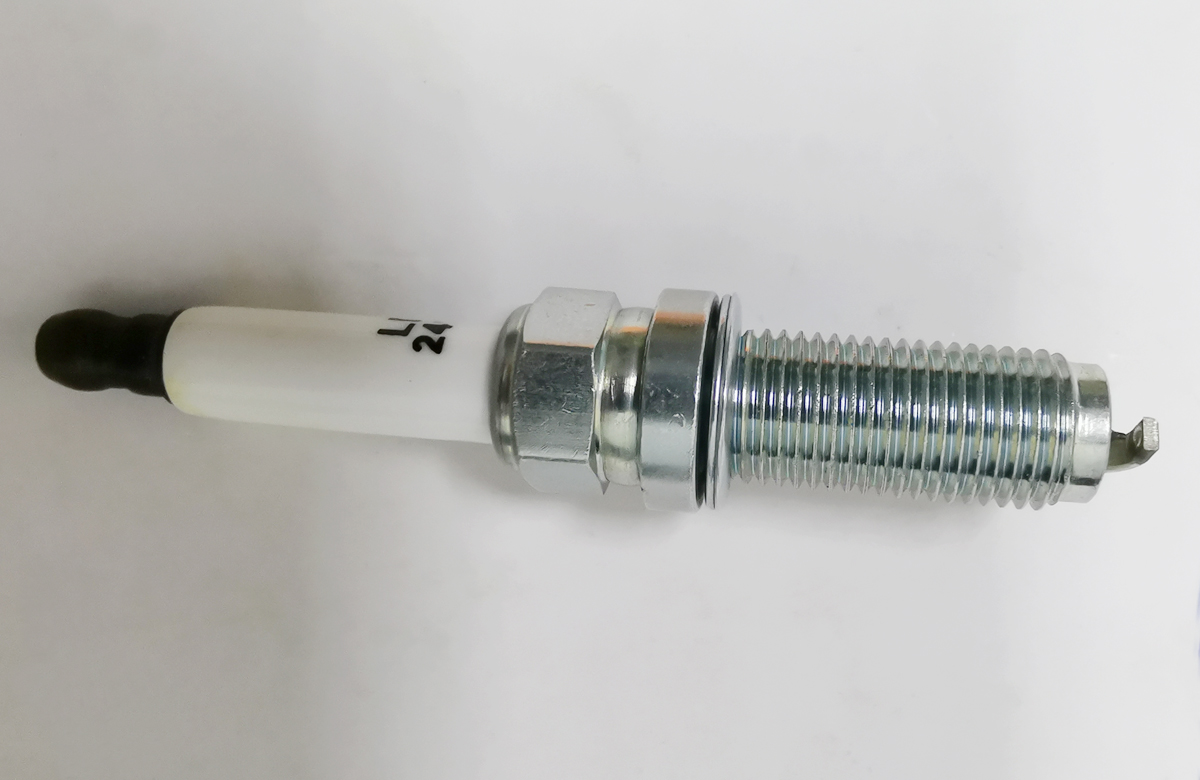

三、汽車火花塞螺紋缺陷檢測

使用光源:LTS-2SDL260-W

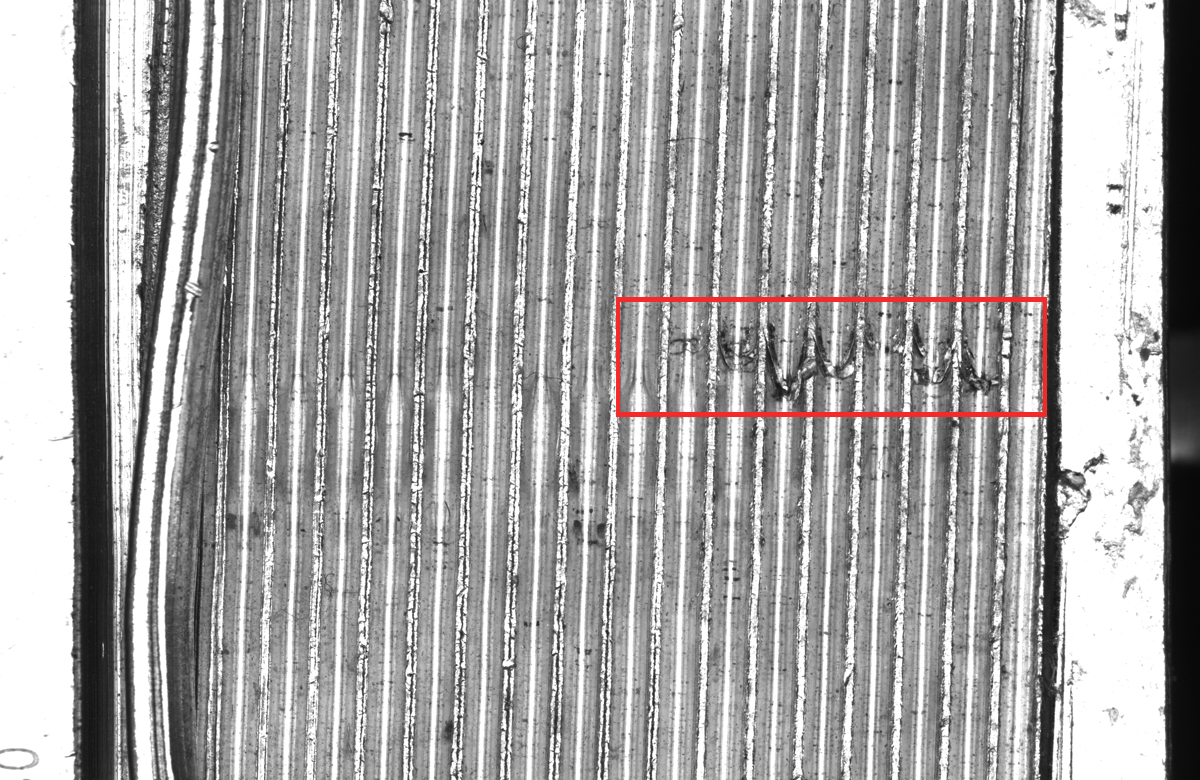

檢測火花塞螺牙缺陷,火花塞為圓柱形,使用線陣相機可良好展開螺牙,使用隧道線光源可使整個螺牙照射均勻,缺陷凸顯。

實物圖
案例圖

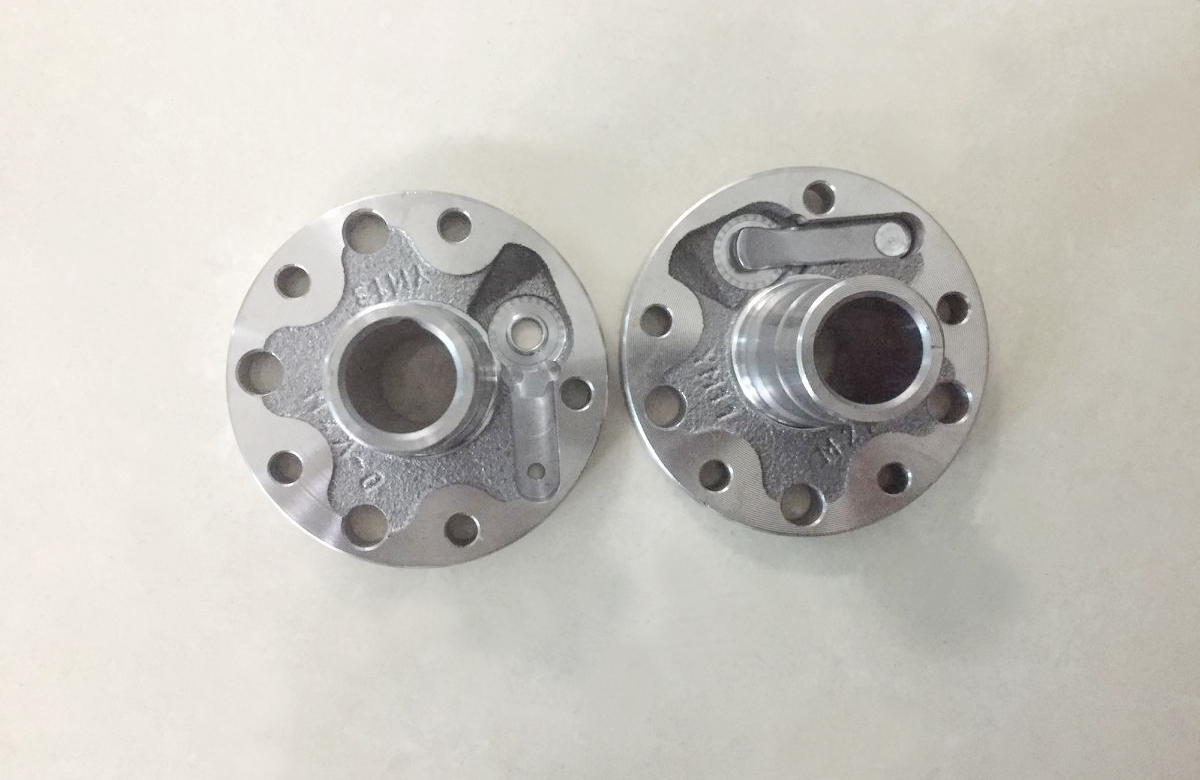

四、汽車組裝鉚釘檢測

使用光源:LTS-4FTR300200-W
此部件較大,需要整視野都能檢測到鉚釘?shù)奈恢?,避免誤判,使用回型背光源,能清晰呈現鉚釘,輪廓對比度高。

實物圖
案例圖

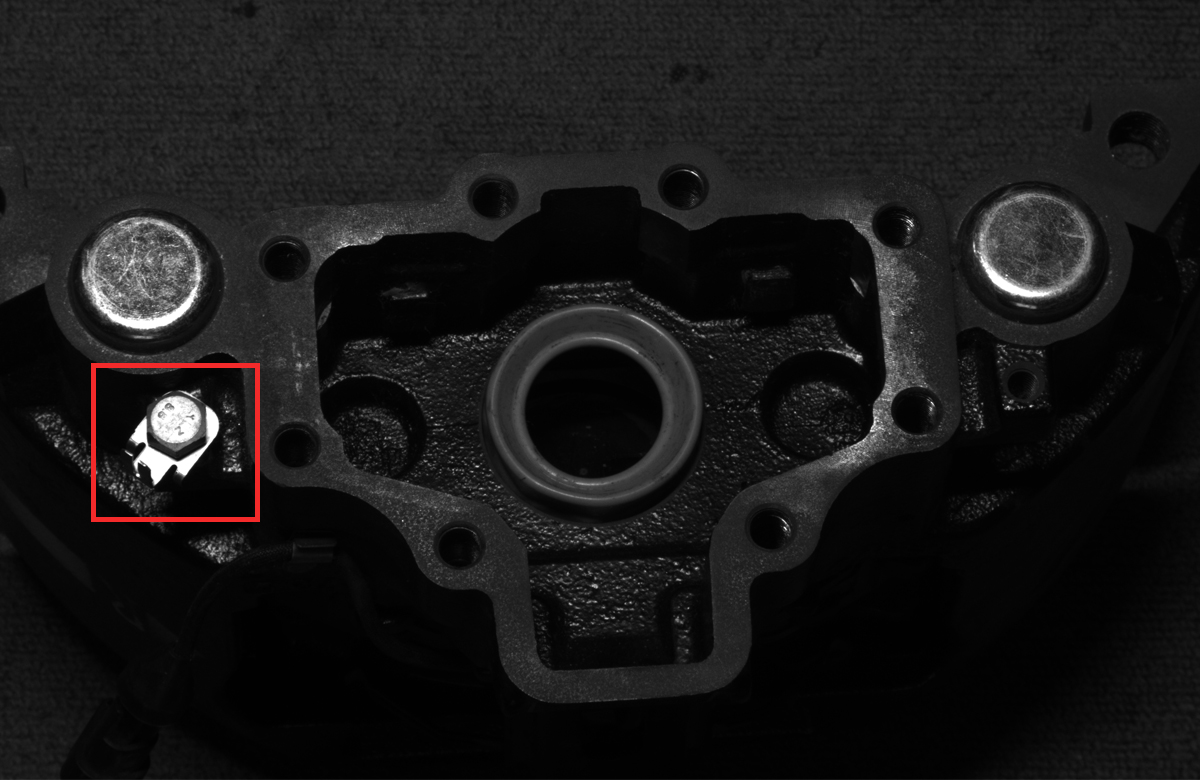

五、汽車組件墊片檢測

使用光源:LTS-4BR25030-W
需要檢測出墊片有無,以及定位墊片的方向,可采用性價比高的條形光源,既滿足了檢測需求,在架構上也有較強的優勢。

實物圖
案例圖

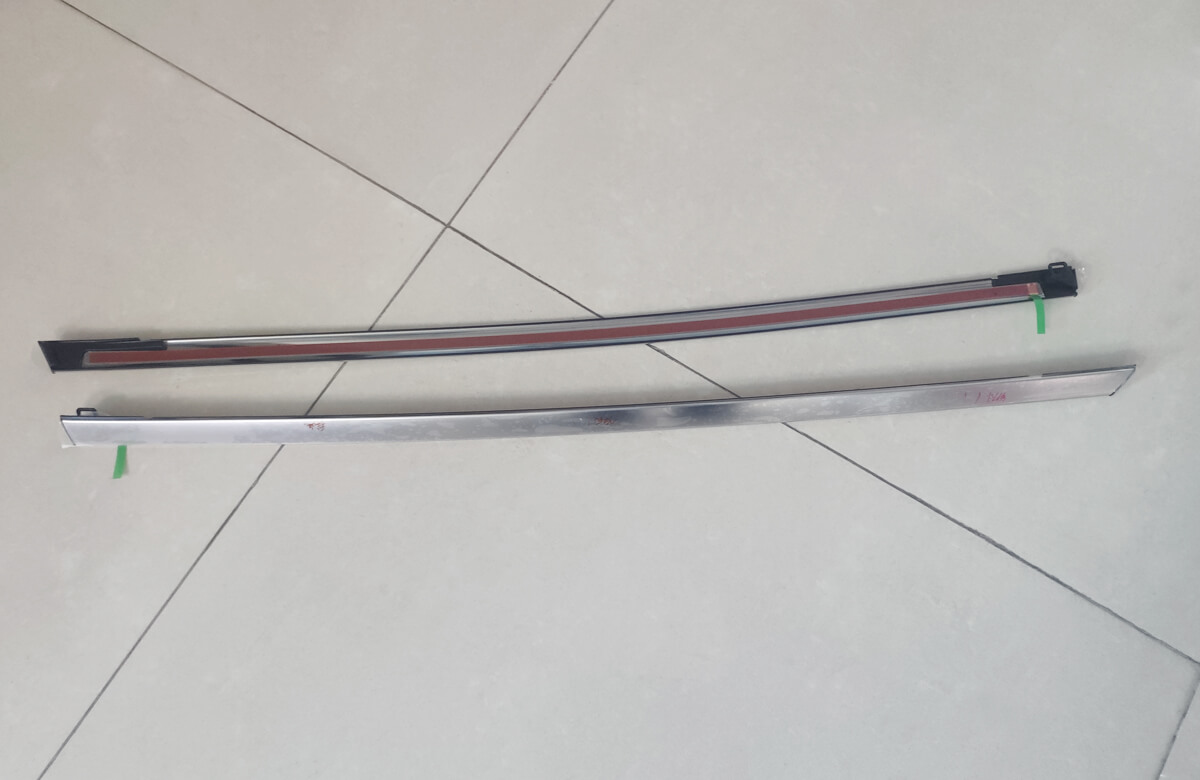

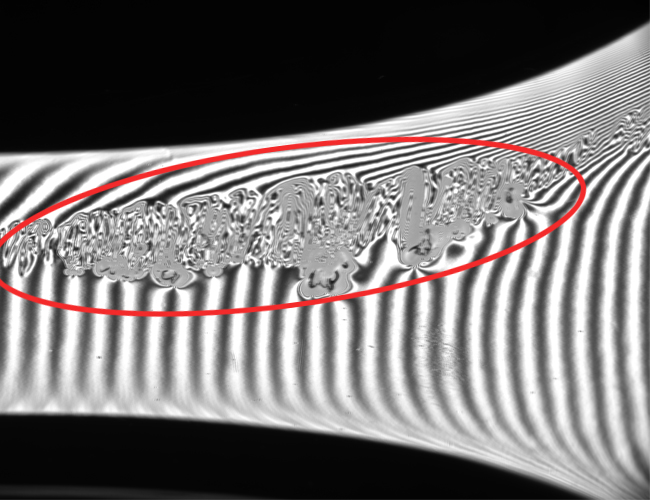

六、汽車反光條不良檢測

使用光源:LTS-LFM100-W

汽車反光條在汽車上應用較多,但這類高反光物也是缺陷檢測難點,使用柵格平面無影光源可良好凸顯缺陷,其通過線條的變形位置來判斷出缺陷。
實物圖
案例圖

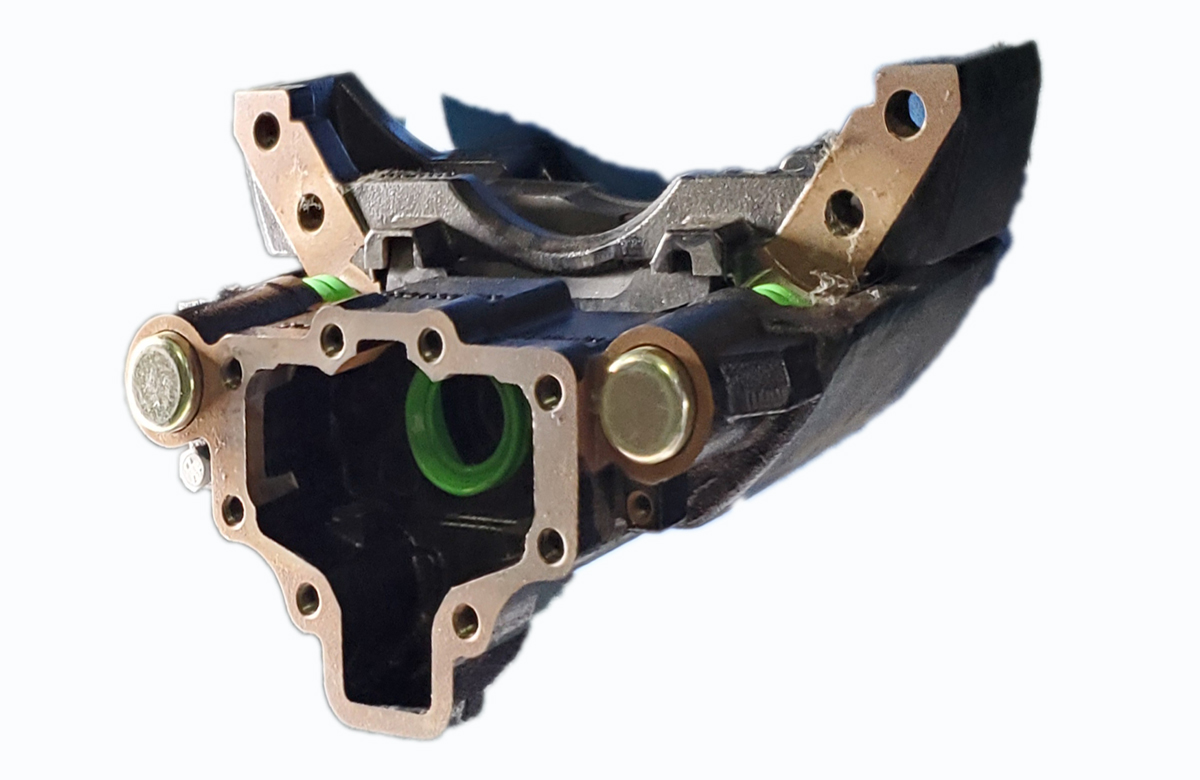

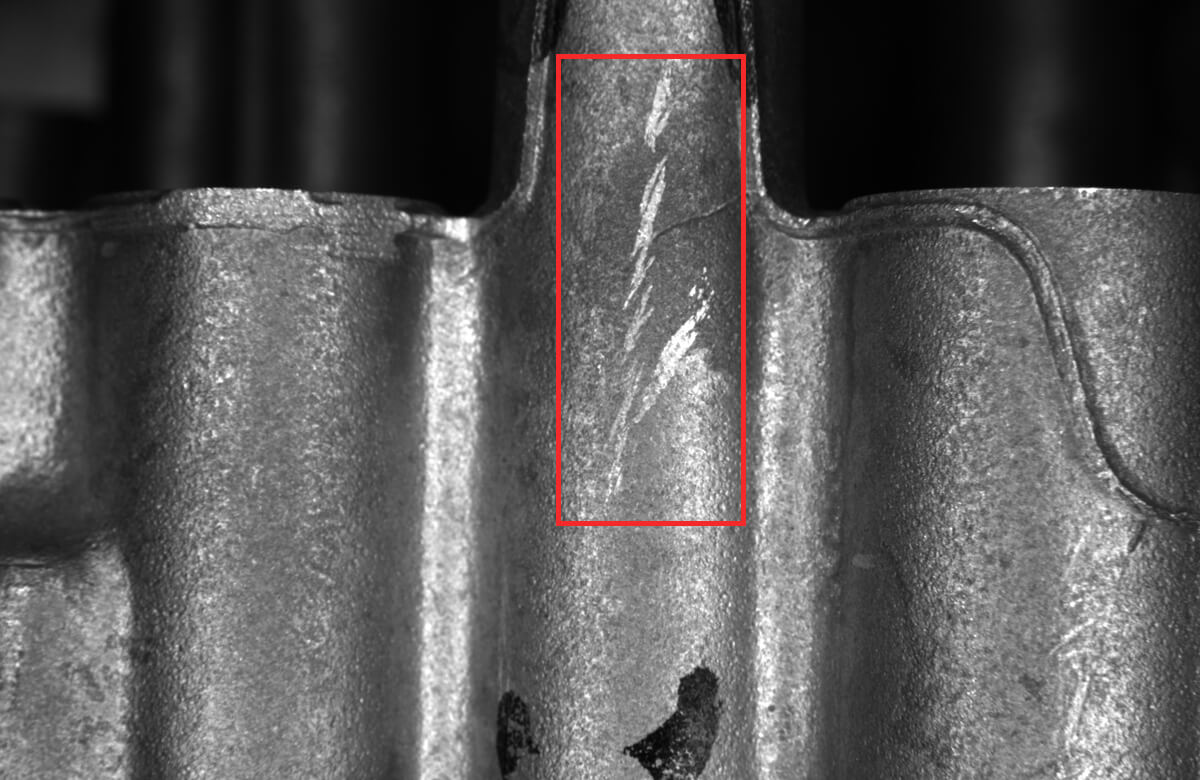

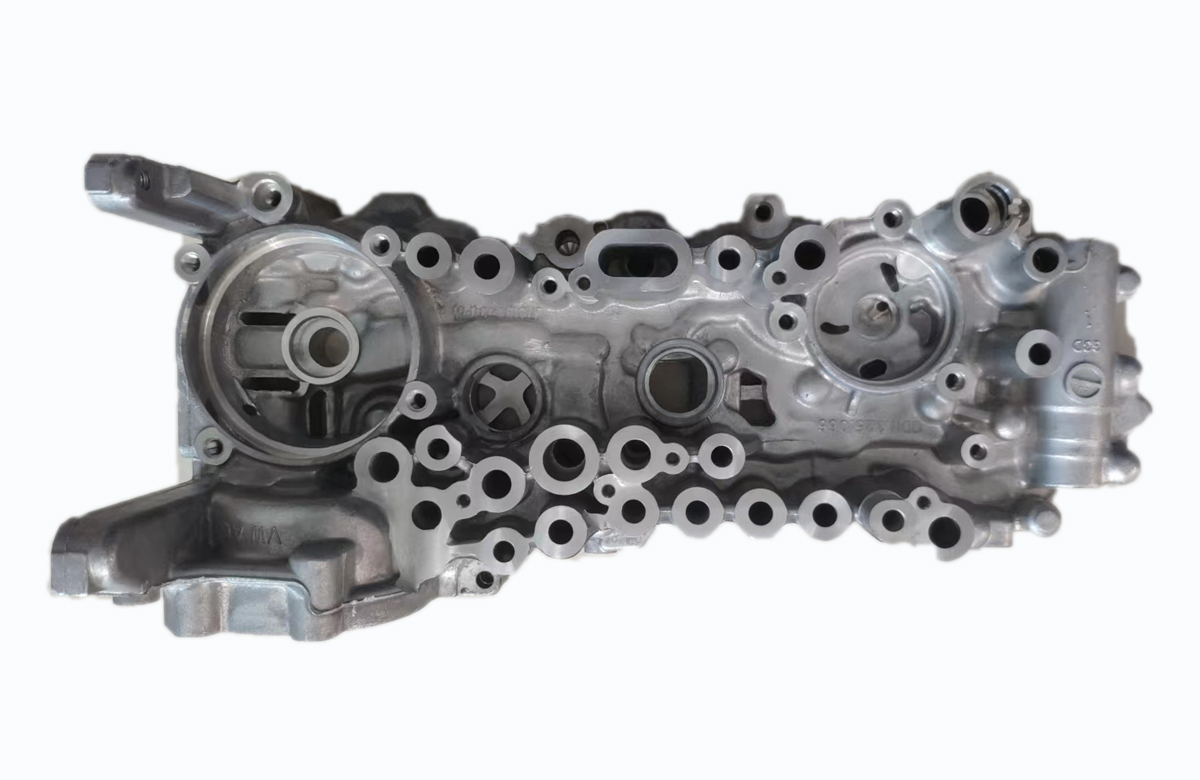

七、變速箱鑄造件表面缺陷檢測
使用光源:LTS-2HPR180-W
鑄造件表面為磨砂,有缺陷的位置是光滑的,沙眼會呈現黑色。因鑄造件都是大件,一次很難做到全檢,需機械手移動光源相機多次檢測,使用環形無影光源,可良好凸顯其缺陷。
實物圖
案例圖

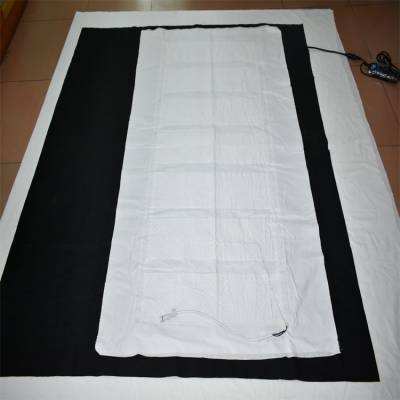

八、方向盤加熱線路檢測
使用光源:LTS-4FT200200-IR850

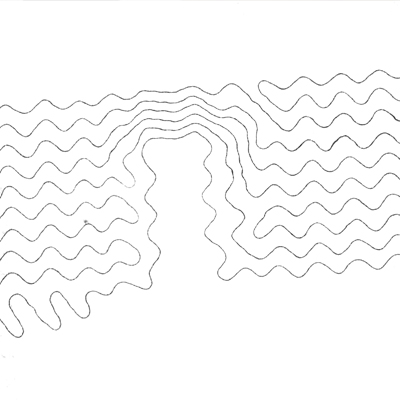

方向盤套有一層纖維層,發熱導線位于纖維層中間,正面光無法檢測,使用紅外背光穿透纖維層,使線路清晰呈現。

實物圖
案例圖

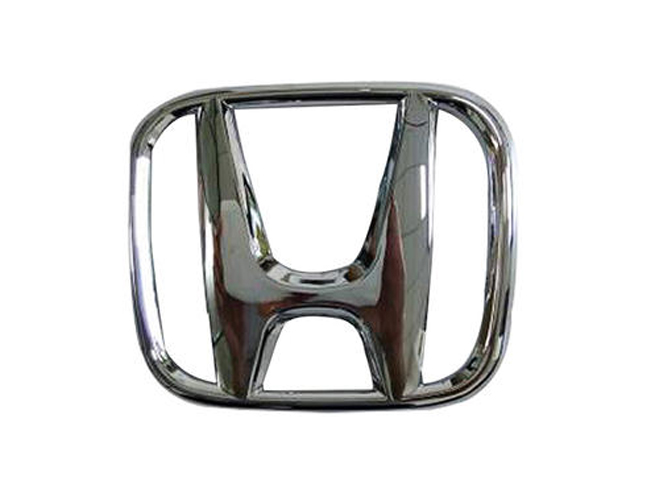

九、汽車車標表面缺陷檢測
使用光源:LTS-LFM100-W
汽車車標大多數都是鍍鉻反光產品,表面非常光滑,而且現狀不規則,使用柵格平面無影光源可良好凸顯缺陷,通過柵格的變形凸顯出缺陷特征。
實物圖
案例圖
今天的分享到這里就結束了,感謝大家的支持,我們下期再見。
