機器視覺的優勢

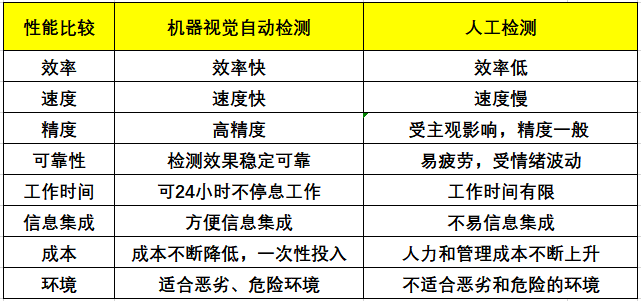

機器視覺系統具有高效率、高度自動化的特點,可以實現很高的分辨率精度和速度。機器視覺系統與被檢測對象無接觸,安全可靠。人工檢測與機器視覺自動檢測的主要區別有:
系統組成

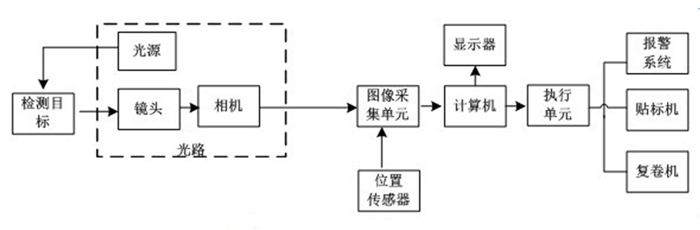

一個典型的機器視覺系統包括以下部分:
1.照明
照明是影響機器視覺系統輸入的重要因素,它直接影響輸入數據的質量和應用效果。由于沒有通用的機器視覺光源照明設備,所以針對每個特定的應用實例,要選擇相應的照明裝置,以達到最佳的效果。
光源可分為可見光和不可見光,常見的幾種可見光源有白熾燈、日光燈、水銀燈和鈉光燈。可見光的缺點是光能不穩定。所以如何使光能在一定的程度上保持穩定,是目前急需解決的問題;另一方面,環境光有可能影響圖像的質量,所以可采用加防護屏的方法來減少環境光的影響。
照明系統按照照射方法可分為:背向照明、前向照明、結構光和頻閃光照明等。其中,背向光照明是被測物放在光源和攝像機之間,它的優點是能獲得高對比度的圖像;前向照明是光源和攝像機位于被測物的同側,這種方式便于安裝;結構光照明是將光柵或光源等投射到被測物上,根據它們產生的即便,調解出被測物體的三維信息。頻閃光照明是將高頻率的光脈沖照射到物體上,攝像機拍攝要求與光源同步。
2.鏡頭
工業鏡頭
FOV(Field Of vision)=所需分辨率*亞像素*相機尺寸/PRTM(零件測量公差)
選擇鏡頭需要注意:
①焦距
②目標高度
③影像高度
④放大倍數
⑤影像至目標的距離
⑥中心點/節點
⑦畸變
3.相機
按照不同標準可分為:標準分辨率數字相機和模擬相機等。要根據不同的實際應用場合選不同的相機和高分辨率相機:線掃描CCD和面陣CCD、單色相機和彩色相機。
4.圖像采集卡
圖像采集卡只是完整的機器視覺系統的一個部件,但是它扮演一個非常重要的角色;圖像采集卡直接決定了攝像頭的接口:黑白、彩色、模擬、數字等。
比較典型的是PCI或AGP兼容的捕獲卡,可以將圖像迅速地傳送到計算機存儲器進行處理,有些采集卡有內置的多路開關。例如,可以連接8個不同的攝像機,然后告訴采集卡采用那一個相機抓拍到的信息。有些采集卡有內置的數字輸入以觸發采集卡進行捕捉,當采集卡抓拍圖像時數字輸出口就觸發閘門。
5.視覺處理器
視覺處理器集采集卡與處理器與一體。以往計算機速度較慢時,采用視覺處理器加快視覺處理任務,現在由于采集卡可以快速傳輸圖像到存儲器,而且計算機也快多了,所以現在視覺處理器用的較少了。
工業鏡頭
1.工業鏡頭的接口:
C型:C型接口鏡頭與攝像機接觸面至鏡頭焦平面(攝像機CCD光電感應處的位置)的距離為17.5mm
CS型:CS型接口距離為12.5mm,CS型鏡頭與CS型攝像機可以配合使用。C型鏡頭與CS型攝像機之間增加一個5mm的C/CS轉接環可以配合使用,CS型鏡頭與C型攝像機無法配合使用。
F型:通用型接口,一般適用于焦距大于25mm的鏡頭。
基本參數
視場:即FOV,也叫視野范圍,指觀測物體的可視范圍,也就是充滿相機采集芯片的物體部分。
工作距離:即WD,指從鏡頭前部到受檢測物體的距離,即清晰成像的表面距離。
分辨率:圖像系統可以測到的受檢驗物體上的最小可分辨率特征尺寸,在多數情況下,視野越小,分辨率越好。
景深:即DOF,物體離最佳焦點較近或比較較遠時,鏡頭保持所需分辨率的能力。
焦距:是光學系統中衡量光的聚集或發散的度量方式,指從透鏡的光心到光聚焦之焦點的距離,也是照相機中,從鏡片中心到底片或CCD等成像平面的距離。
焦距大小的影響情況:焦距越小,景深越大;焦距越小,畸變越大;焦距越小,漸暈現象越嚴重,使像差邊緣的照度降低。
失真:又稱為畸變,指被攝物平面內的主軸直線,經光學系統成像后變?yōu)榍€,則此光學系統的成像誤差稱為畸變,畸變像差只影響影像的幾何形狀,而不影響影像的清晰度。
光圈與F值:光圈是一個用來控制鏡頭通光量的裝置,它通常是在鏡頭內,表達光圈大小我們是用F值,如f2,f4。
工業相機的選擇要點
1.視野范圍、光學放大倍數及期望的工作距離:在選擇鏡頭時,我們會選擇比被測物體視野稍大一點的鏡頭,有利于運動控制。
2.景深要求:對于對景深有要求的項目,盡可能使用小光圈;在選擇放大倍率的鏡頭時,在項目許可下盡可能選用低倍率鏡頭;如果項目要求比較苛刻時,傾向選擇高景深的尖端鏡頭。
3.芯片大小和相機接口:例如2/3鏡頭支持最大的工業相機耙面為2/3,它是不能支持1英寸以上的工業相機。
4.注意與光源的配合,選配合適的鏡頭。
5.可安裝空間:在方案可選擇情況下,讓客戶更改設備尺寸是不現實的。
機器視覺的工作原理
機器視覺檢測系統是采用CCD照相機將被檢測的目標轉換成圖像信號,傳送給專用的圖像處理系統,根據像素分布和亮度、顏色等信息,轉變成數字化信號,圖像處理系統對這些信號進行各種運算來收取目標的特征,如面積、數量、位置、長度,再根據預設的允許度和其他條件輸出結果,包括尺寸、角度、個數、合格/不合格、有/無等,實現自動識別功能。
機器視覺特點
1. 攝像機的拍照速度自動與被測物的速度相匹配,拍攝到理想的圖像;
2 .零件的尺寸范圍為2.4mm到12mm,厚度可以不同;
3. 系統根據操作者選擇不同尺寸的工件,調用相應視覺程序進行尺寸檢測,并輸出結果;
4 .針對不同尺寸的零件,排序裝置和輸送裝置可以精確調整料道的寬度,使零件在固定路徑上運動并進行視覺檢測;
5 .機器視覺系統分辨率達到2448×2048,動態檢測精度可以達到0.02mm;
⒍.廢品漏檢率為0;
7 .本系統可通過顯示圖像監視檢測過程,也可通過界面顯示的檢測數據動態查看檢測結果;
⒏.具有對錯誤工件及時準確發出剔除控制信號、剔除廢品的功能;
⒐.系統能夠自檢其主要設備的狀態是否正常,配有狀態指示燈;同時能夠設置系統維護人員、使用人員不同的操作權限;
10 .實時顯示檢測畫面,中文界面,可以瀏覽幾次不合格品的圖像,具有能夠存儲和實時察看錯誤工件圖像的功能;
11 .能錯誤結果信息文件,包含對應的錯誤圖像,并能打印輸出。
機器視覺的應用領域
1.識別
2.標準一維碼、二維碼的解碼
3.光學字符識別(OCR)和確認(OCV)
4.檢測
5.色彩和瑕疵檢測
6.零件或部件的有無檢測
7.目標位置和方向檢測和測量
8.尺寸和容量檢測
9.預設標記的測量,如孔位到孔位的距離
10.機械手引導
11.輸出空間坐標引導機械手精確定位
