分辨率可以從顯示分辨率與圖像分辨率兩個方向來分類。
顯示分辨率(屏幕分辨率)是屏幕圖像的精密度,是指顯示器所能顯示的像素有多少。由于屏幕上的點、線和面都是由像素組成的,顯示器可顯示的像素越多,畫面就越精細,同樣的屏幕區域內能顯示的信息也越多,所以分辨率是個非常重要的性能指標之一??梢园颜麄€(gè)圖像想象成是一個大型的棋盤,而分辨率的表示方式就是所有經線和緯線交叉點的數目。顯示分辨率一定的情況下,顯示屏越小圖像越清晰,反之,顯示屏大小固定時,顯示分辨率越高圖像越清晰。
圖像分辨率則是單位英寸中所包含的像素點數,其定義更趨近于分辨率本身的定義。
鏡頭分辨率簡述
分辨率(resolution)又稱分辨力、鑒別率、鑒別力、分析力、解像力和分辨本領,是指攝影鏡頭清晰地再現被攝景物纖微細節的能力,是評價鏡頭質量的一個重要參數。顯然分辨率越高的鏡頭,所拍攝的影像越清晰細膩。它的優點是可以量化,用數據表示(圖像分辨率一般以量化圖像傳感器即空間頻率對比度CTF(對比傳遞函數)來衡量),使結果更直觀、更科學、更嚴密。
分辨率為1/2d,其中,d為線寬。分辨率的單位為lp/mm(線對/毫米)。
一般使用的分辨率公式:
分辨率(ε)=0.61×λ/N.A.(Reyleigh公式)
λ:使用的波長或輻射(λ=0.55μm用于可見光)
N.A.:物鏡數值孔徑
在實際工業應用中,系統使用面陣或線陣傳感器作為成像器件,因此系統的分辨率通常也會受到成像傳感器中像元分辨率的限制。像元分辨率定義為單位毫米內像素單元數的一半,即=1/2P,其中p為像素單元的尺寸大小。例如一個CCD的像元尺寸大小為5×5微米,則像元分辨率則為:=1/(2*0.005)=100(lp/mm)。傳感器的像元分辨率限制了系統的最高分辨率,即使鏡頭的分辨率再高,系統也不可能分辨高于像元分辨率的細節。
顯示分辨率(屏幕分辨率)是屏幕圖像的精密度,是指顯示器所能顯示的像素有多少。由于屏幕上的點、線和面都是由像素組成的,顯示器可顯示的像素越多,畫面就越精細,同樣的屏幕區域內能顯示的信息也越多,所以分辨率是個非常重要的性能指標之一??梢园颜麄€(gè)圖像想象成是一個大型的棋盤,而分辨率的表示方式就是所有經線和緯線交叉點的數目。顯示分辨率一定的情況下,顯示屏越小圖像越清晰,反之,顯示屏大小固定時,顯示分辨率越高圖像越清晰。
圖像分辨率則是單位英寸中所包含的像素點數,其定義更趨近于分辨率本身的定義。
鏡頭分辨率簡述
分辨率(resolution)又稱分辨力、鑒別率、鑒別力、分析力、解像力和分辨本領,是指攝影鏡頭清晰地再現被攝景物纖微細節的能力,是評價鏡頭質量的一個重要參數。顯然分辨率越高的鏡頭,所拍攝的影像越清晰細膩。它的優點是可以量化,用數據表示(圖像分辨率一般以量化圖像傳感器即空間頻率對比度CTF(對比傳遞函數)來衡量),使結果更直觀、更科學、更嚴密。

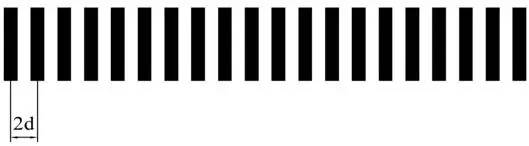

分辨率定義為在像面處鏡頭在單位毫米內能夠分辨開的黑白相間的條紋對數,如下圖所示:
分辨率為1/2d,其中,d為線寬。分辨率的單位為lp/mm(線對/毫米)。
一般使用的分辨率公式:
分辨率(ε)=0.61×λ/N.A.(Reyleigh公式)
λ:使用的波長或輻射(λ=0.55μm用于可見光)
N.A.:物鏡數值孔徑
在實際工業應用中,系統使用面陣或線陣傳感器作為成像器件,因此系統的分辨率通常也會受到成像傳感器中像元分辨率的限制。像元分辨率定義為單位毫米內像素單元數的一半,即=1/2P,其中p為像素單元的尺寸大小。例如一個CCD的像元尺寸大小為5×5微米,則像元分辨率則為:=1/(2*0.005)=100(lp/mm)。傳感器的像元分辨率限制了系統的最高分辨率,即使鏡頭的分辨率再高,系統也不可能分辨高于像元分辨率的細節。

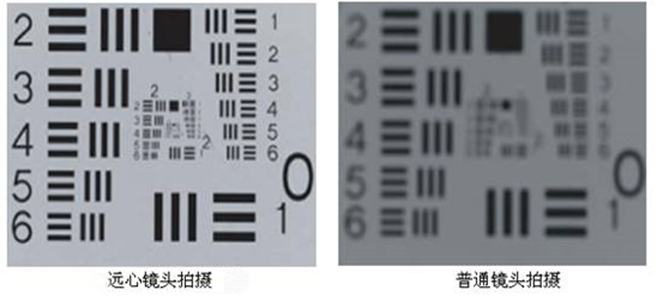

在實際使用中,普通鏡頭分辨率低,即使搭配高像素的相機,最后也只能生成模糊的影像。采用遠心光學公司的鏡頭,即使是配合小像素圖像傳感器,也能生成高分辨率圖像。
