在進行視覺光源方案評估時，應預留多大的位置給視覺光源，是一個很考驗工程師的技術問題。
評估時，如果前期機構設計未提前做光源測試驗證，后期大概率會出現機構預留空間過小的難題。即實際可用的光源往往比原來預留的位置大，從而與機構發生干涉；如果為了滿足尺寸要求，采用可安裝的小光源，極可能因光源不符導致成像質量差，照射效果不理想等問題，從而影響整個項目的進展。最終還是需要根據實際光源大小，不得已改動機構安裝空間，整個過程費時費力。
因而在評估視覺方案時，前期做好光源選型評估尤為重要，目前大部分的視覺方案都是先進行打光測試，確定好光源大小與高度后，再進行視覺部分的機構設計，這對后期整個項目順利開展會有很大幫助。
二、選型案例

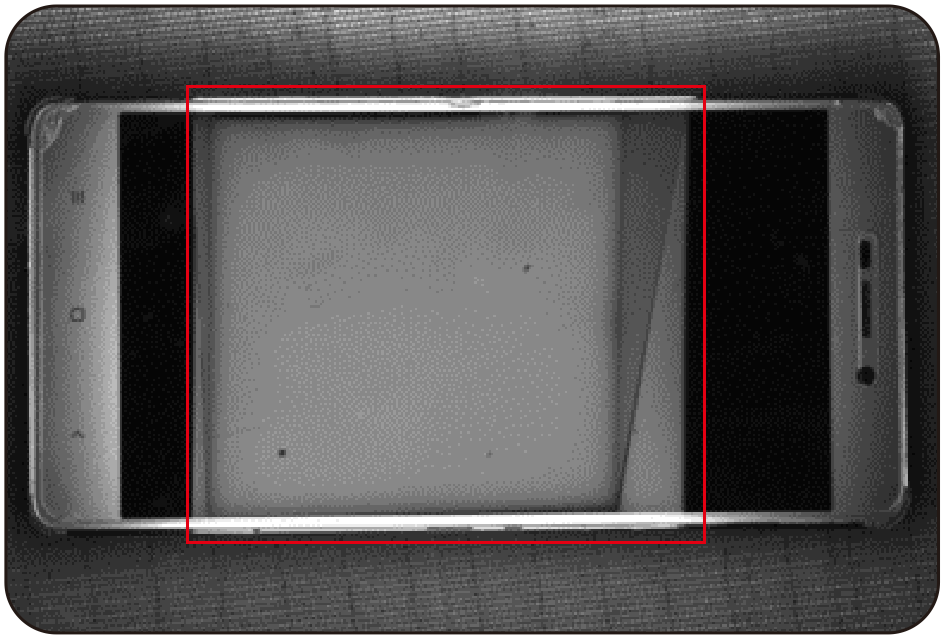

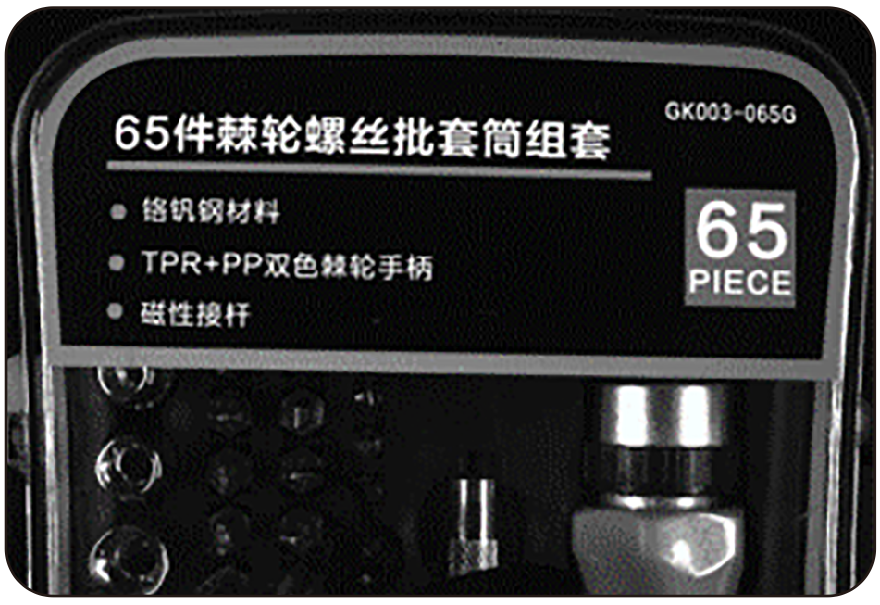

下圖是兩張光源大與小的成像對比圖：圖1由于光源小、導致光斑不能覆蓋視野區域；圖2光源大小合適，能覆蓋整個視野區域，整體效果均勻，檢測特征明顯。

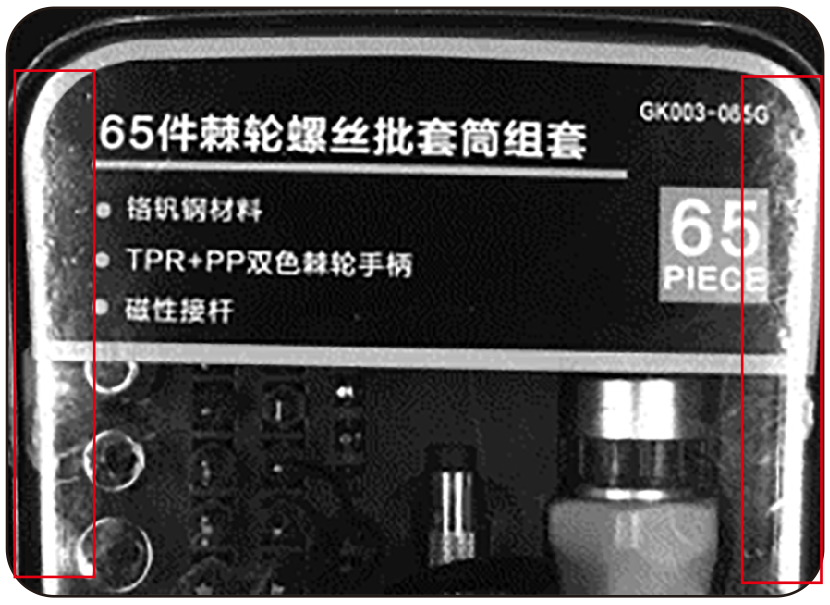

圖1：成像效果圖

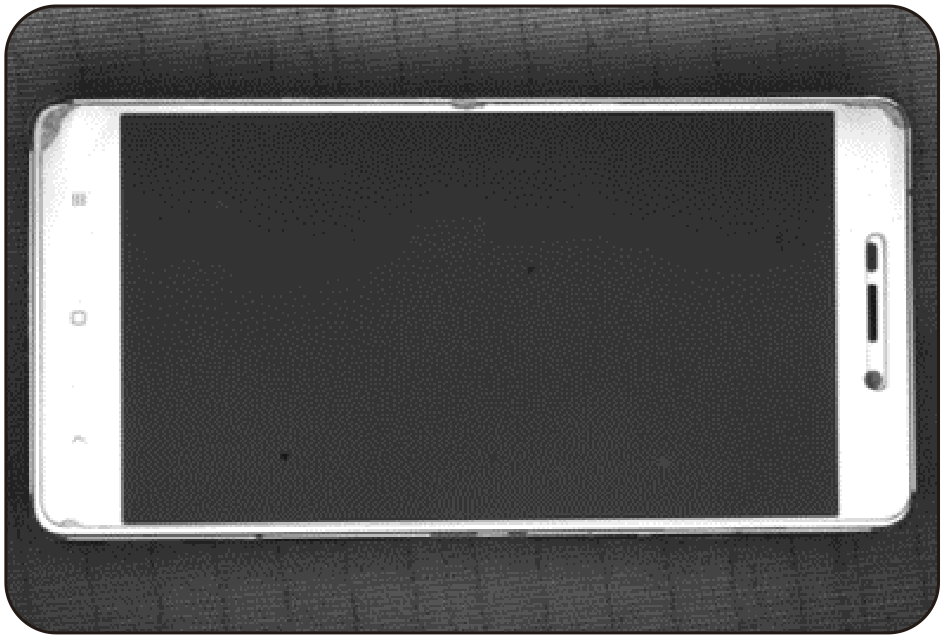

圖2：成像效果圖
那我們?cè)鯓硬拍茉谖唇?jīng)初期打光實測的情況下，選擇大小合適的光源呢？在拿到測試樣品后，我們需要去了解檢測特征，判斷光源的光路類型與顏色，當選好這些后，我們就可以判斷所需光源的大小了。
這里主要有三點作為參考依據。第一點：照射方式，照射方式有兩種，一為正面照射，二為底部背光照射；第二點：鏡頭選擇，鏡頭有兩種，分別為FA鏡頭及遠心鏡頭；第三點：光源架構光源的工作距離與視野大小。
三、照射方式
由正面照射方式去判斷檢測產品面是否光滑反光，不反光的面對光源大小要求不高，大概為視野的1/2大小的光源即可。
重點以反光面為例去判斷如何選擇光源的大小，首先需檢測反光面上的特征，需將光斑布滿整個視野均勻成像，這樣能有更好的對比度。

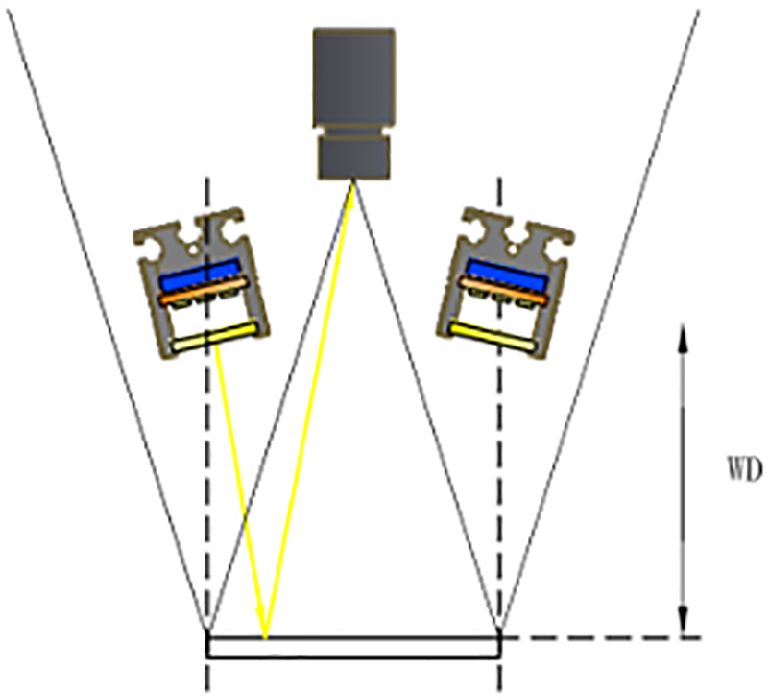

同時要知道出三個參數：相機的靶心尺寸、相機到檢測面的工作距離、視野大?。ㄒ曇伴L(zhǎng)與寬對應的是相機芯片的長寬）。其次鏡頭是FA鏡頭還需了解下夾角參數。這樣可以得出相機鏡頭的投射角度與反射角度，如下圖（圖3、圖4、圖5），可以看到投射與反射形成的一個W狀的圖形，如果光源在投射角度外（如圖3），反射角度內就會有光斑存在；如果光源在反射角度臨界位置（如圖4），那成像的視野邊就會看到光斑；只有光源在反射邊(W)以外（如圖5），這樣才是一個均勻的成像效果圖。
圖3、光源在投射角外

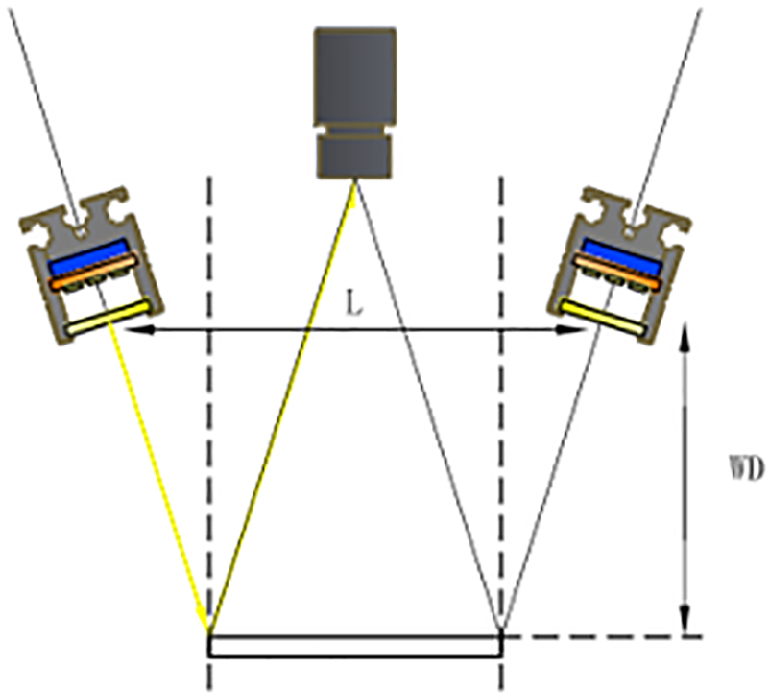

圖4、光源在反射角臨界區域
圖5、光源在反射角外
圖6、光源位置太近有光斑
圖7、光源臨界區域邊有光斑
圖8、光源位置合適均勻效果好

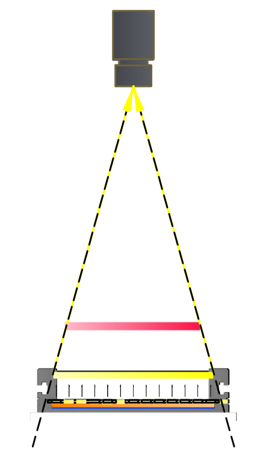

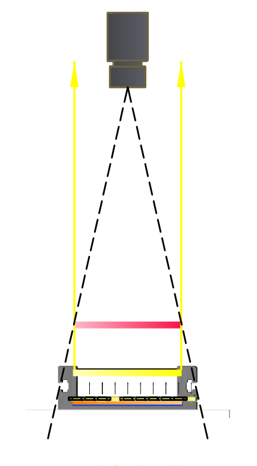

底部背光照射同理，但是不需要計算反射角，光源離檢測面越遠投射的角度延伸寬度距離就越大，F(xiàn)A鏡頭選擇背光時可以這樣去計算評估。如下圖所示：
圖9、光面大小不夠
圖10、光面大小剛好
圖11、光面太大
四、鏡頭選擇
上面的兩種照射方式只說到FA鏡頭，并且圖文也是以FA鏡頭舉例參考，那么還有一種鏡頭需要說明，也就是常用的遠心鏡頭，遠心鏡頭基本為平行光路類型，所以在配合遠心鏡頭選擇光源大小時，我們只需要比實際的視野略大一點即可。如下圖所示：
圖12、遠心鏡頭正面照射圖

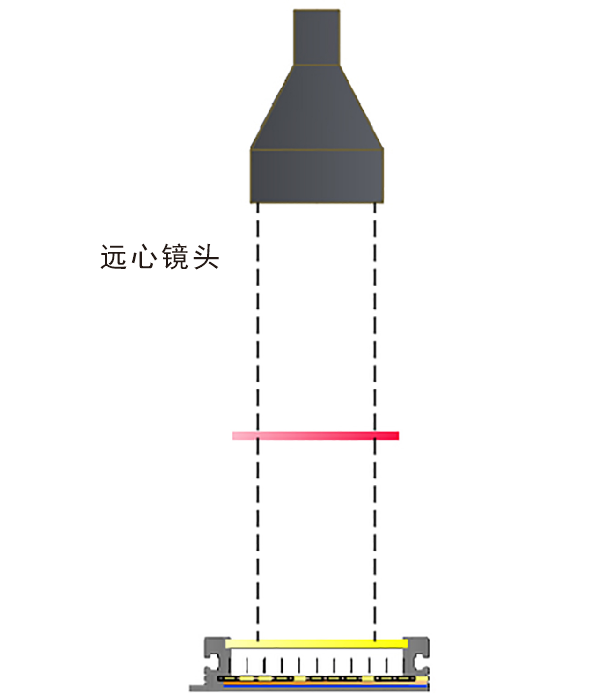

圖13、遠心鏡頭底部背光照射圖
五、光源架構光源的工作距離與視野大小
已知相機靶心與工作距離、鏡頭夾角、光源工作距離與視野后，就可以通過計算來確定光源的大小。同時還可以通過CAD等繪圖軟件按參數繪制出圖形，直觀的看出光源的光斑在哪個位置，確定是否選到大小合適的光源。如下圖所示：

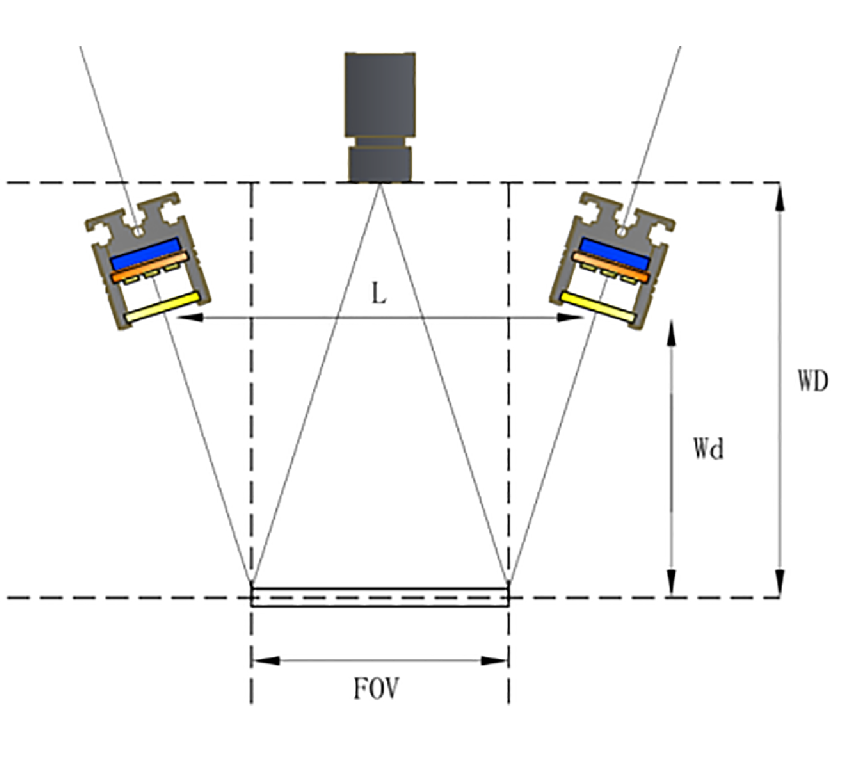

圖14、采用FA計算參考值

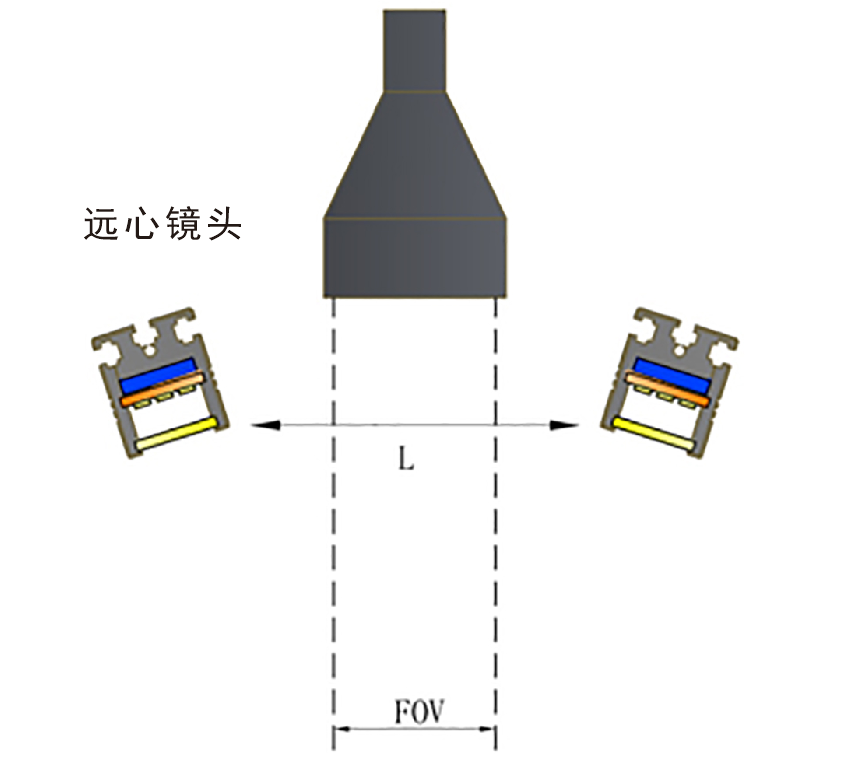

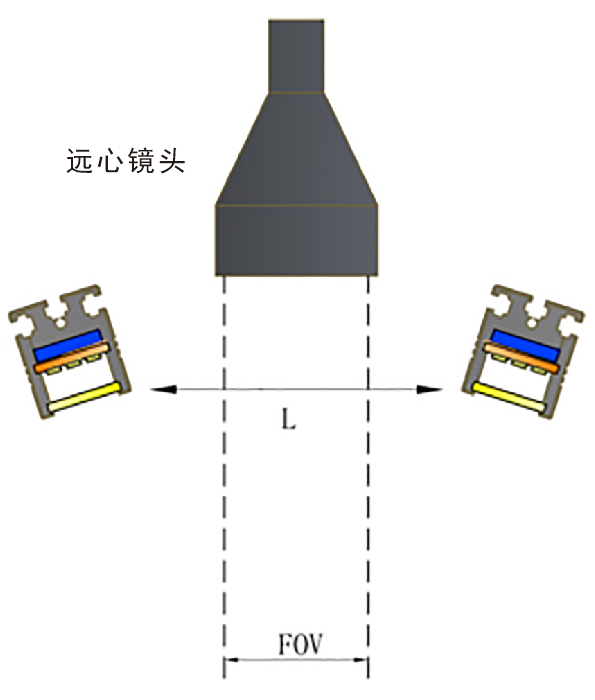

圖15、采用遠心鏡頭計算參考值
當鏡頭為普通FA鏡頭時，由相似三角形的特征可得到光源工作距離Wd與面光長L度的關系：
六、結語
以上就是視覺光源在選型時常用的方法，希望對大家有幫助。在機器視覺檢測方案中，視覺光源選型是重要的組成部分，光源方案的正確選擇有利于整個視覺系統的順利完成，合適的光源可有效能節省成本及機構安裝空間。
感謝客戶朋友們對樂視視覺光源一直以來的支持，我們也將持續努力，優化產品與服務，專注視覺光源研發、竭誠為廣大客戶服務。如有借測需求，歡迎聯系！
樂視科技自2011年成立以來，一直專注于機器視覺光源的研發與制造，現已成為中國產品種類齊全、品質優秀、性?xún)r(jià)比高的機器視覺光源制造商。我們一直恪守“工匠精神”的經營理念，數十年如一日地專注于機器視覺光源研發，不斷提高產品的生產效率，為客戶提供有價值的產品。
