在機械零件切削的過程中,刀具或砂輪遺留的刀痕,切屑分離時的塑性變形和機床振動等因素,會使零件的表面形成微小的峰谷。這些微小峰谷的高低程度和間距狀況叫做表面粗糙度, 也稱為微觀不平度, 它是一種微觀幾何形狀誤差。產品的工作性能、可靠性、壽命在很大程度上取決于主要零件的表面質量,因而粗糙度是重要的工業參數。
粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度計、粗糙度測試儀等多種名稱。由于表面粗糙度與機械零件的配合性質、耐磨性、疲勞強度、接觸剛度、振動和噪聲等有密切關系,所以粗糙度儀做為測量設備在工業上有著廣泛的應用。
粗糙度儀從測量原理上主要分為兩大類:接觸式和非接觸式,接觸式粗糙度儀主要是主機和傳感器的形式,非接觸式粗糙度儀主要是光學原理,例如激光表面粗糙度儀。
應用領域
表面質量特征是零件重要的特征之一,由于表面粗糙度與機械零件的配合性質、耐磨性、疲勞強度、接觸剛度、振動和噪聲等有密切關系,因而粗糙儀有著廣闊的應用領域。
目前粗糙度儀的應用領域有:
1. 機械加工制造業,主要是金屬加工制造。粗糙度儀最初的產生就是為了檢測機械加工零件表面粗糙度而生的。尤其是觸針式粗糙度測量儀比較適用于質地比較堅硬的金屬表面的檢測。如:汽車零配件加工制造業、機械零部件加工制造業,等等。這些加工制造行業只要涉及到工件表面質量的,對于粗糙度儀的檢測應用是必不可少的。
2. 非金屬加工制造業,隨著科技的進步與發展,越來越多的新型材料應用到加工工藝上,如陶瓷、塑料、聚乙烯,等等,現在有些軸承就是用特殊陶瓷材料加工制作的,還有泵閥等是利用聚乙烯材料加工制成的。這些材料質地堅硬,某些應用可以替代金屬材料制作工件,在生產加工過程中也需要檢測其表面粗糙度。
3. 隨著粗糙度儀的技術和功能不斷加強和完善,以及深入的推廣和應用,越來越多的行業被發現會需求粗糙度的檢測,除機械加工制造外,電力、通訊、電子,如交換機上聯軸器、集成電路半導體等生產加工過程中也需粗糙度的評定,甚至人們生活中使用的文具、餐具、人的牙齒表面都要用到表面粗糙度的檢驗。
基本原理
非接觸式粗糙度檢測設備采用激光三角法原理對被測物體表面和激光器之間的距離變化進行測量。該方法提供了通過一臺千兆網工業相機精確測量某一平面位移值的理論根據,從而將對工件表面高度變化值的測量轉化為對相機成像面上光斑中心位置偏移值的測量。
激光三角法屬于無接觸測量,測量時,由光源發出的一束激光照射在待測物體平面上,通過反射最后在檢測器上成像。當物體表面的位置發生改變時,其所成的像在檢測器上也發生相應的位移。通過像移和實際位移之間的關系式,真實的物體位移可以由對像移的檢測和計算得到。
利用直射式三角法進行微位移測量在實際應用中必須滿足以下的條件:
1. 必須保證激光束始終和被測量物體表面垂直;
2. 要使得被測量物體的運動方向和測量面垂直;
3. 要使得測量點盡量在參考零點附近并且始終要在測量范圍之內。
系統構成
非接觸式粗糙度檢測設備主要由激光光源系統、工業相機成像系統、計算機軟件系統和驅動機構組成,如圖所示。計算機系統為核心控制系統,用于控制相機的圖像拍攝和存儲,同時負責響應操作員發送的外部命令。
粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度計、粗糙度測試儀等多種名稱。由于表面粗糙度與機械零件的配合性質、耐磨性、疲勞強度、接觸剛度、振動和噪聲等有密切關系,所以粗糙度儀做為測量設備在工業上有著廣泛的應用。
粗糙度儀從測量原理上主要分為兩大類:接觸式和非接觸式,接觸式粗糙度儀主要是主機和傳感器的形式,非接觸式粗糙度儀主要是光學原理,例如激光表面粗糙度儀。
應用領域
表面質量特征是零件重要的特征之一,由于表面粗糙度與機械零件的配合性質、耐磨性、疲勞強度、接觸剛度、振動和噪聲等有密切關系,因而粗糙儀有著廣闊的應用領域。
目前粗糙度儀的應用領域有:
1. 機械加工制造業,主要是金屬加工制造。粗糙度儀最初的產生就是為了檢測機械加工零件表面粗糙度而生的。尤其是觸針式粗糙度測量儀比較適用于質地比較堅硬的金屬表面的檢測。如:汽車零配件加工制造業、機械零部件加工制造業,等等。這些加工制造行業只要涉及到工件表面質量的,對于粗糙度儀的檢測應用是必不可少的。
2. 非金屬加工制造業,隨著科技的進步與發展,越來越多的新型材料應用到加工工藝上,如陶瓷、塑料、聚乙烯,等等,現在有些軸承就是用特殊陶瓷材料加工制作的,還有泵閥等是利用聚乙烯材料加工制成的。這些材料質地堅硬,某些應用可以替代金屬材料制作工件,在生產加工過程中也需要檢測其表面粗糙度。
3. 隨著粗糙度儀的技術和功能不斷加強和完善,以及深入的推廣和應用,越來越多的行業被發現會需求粗糙度的檢測,除機械加工制造外,電力、通訊、電子,如交換機上聯軸器、集成電路半導體等生產加工過程中也需粗糙度的評定,甚至人們生活中使用的文具、餐具、人的牙齒表面都要用到表面粗糙度的檢驗。
基本原理
非接觸式粗糙度檢測設備采用激光三角法原理對被測物體表面和激光器之間的距離變化進行測量。該方法提供了通過一臺千兆網工業相機精確測量某一平面位移值的理論根據,從而將對工件表面高度變化值的測量轉化為對相機成像面上光斑中心位置偏移值的測量。
激光三角法屬于無接觸測量,測量時,由光源發出的一束激光照射在待測物體平面上,通過反射最后在檢測器上成像。當物體表面的位置發生改變時,其所成的像在檢測器上也發生相應的位移。通過像移和實際位移之間的關系式,真實的物體位移可以由對像移的檢測和計算得到。
利用直射式三角法進行微位移測量在實際應用中必須滿足以下的條件:
1. 必須保證激光束始終和被測量物體表面垂直;
2. 要使得被測量物體的運動方向和測量面垂直;
3. 要使得測量點盡量在參考零點附近并且始終要在測量范圍之內。
系統構成

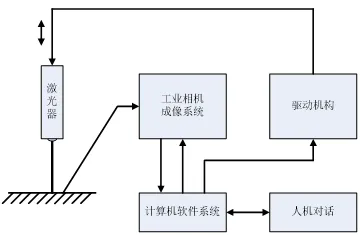

非接觸式粗糙度檢測設備主要由激光光源系統、工業相機成像系統、計算機軟件系統和驅動機構組成,如圖所示。計算機系統為核心控制系統,用于控制相機的圖像拍攝和存儲,同時負責響應操作員發送的外部命令。
激光光源將光照射在被切割工件表面上;相機系統負責攝取圖像信息,并輸入計算機,通過計算機計算得出工件表面高度;驅動機構接收到計算機的指令后,調節傳送帶的速度,滿足不同調節測量。
搭建該系統需要激光器、照明光源、濾光片、工業相機、工作臺、驅動裝置、PC機。激光三角測量法將對工件高度變化值的測量轉化為對工業相機成像面上光斑中心位置偏移值的測量。測量的精度很大程度上和光斑在工業相機成像面上像點能量中心位置的測量準確度有關。光斑像點在工業相機上一般要占據幾十個到上百個光敏單元,如果光斑本身越小,則像點也越小,光斑的能量中心也越突出, 則光斑的能量中心越容易檢測。同理,光斑的光強越大,光斑的能量中心也越突出,則光斑的能量中心越容易檢測。
