光學鏡頭是機器視覺系統中必不可少的部件,按焦距可分為短焦鏡頭、中焦鏡頭,長焦鏡頭;按視場大分為廣角、標準,遠攝鏡頭;按結構分為固定光圈定焦鏡頭,手動光圈定焦鏡頭,自動光圈定焦鏡頭,手動變焦鏡頭、自動變焦鏡頭,自動光圈電動變焦鏡頭,電動三可變(光圈、焦距、聚焦均可變)鏡頭等。按接口類型可分為C型鏡頭、CS型鏡頭、U型鏡頭和特殊鏡頭。
1、C型鏡頭
C型鏡頭法蘭焦距是安裝法蘭到入射鏡頭平行光的匯聚點之間的距離。法蘭焦距為17.526mm或0.690in。安裝羅紋為:直徑1in,32牙.in。鏡頭可以用在長度為0.512in (13mm)以內的線陣傳感器。但是,由于幾何變形和市場角特性,必須鑒別短焦鏡頭是否合用。如焦距為12.6mm的鏡頭不應該用長度大于6.5mm的線陣。如果利用法蘭焦距尺寸確定了鏡頭到列陣的距離,則對于物方放大倍數小于20倍時需增加鏡頭接圈。接圈加在鏡頭后面,以增加鏡頭到像的距離,以為多數鏡頭的聚焦范圍位 5-10%。鏡頭接長距離為焦距/物方放大倍數。加一個5mm接圈,一個C口鏡頭可以接CS口的相機。
2、CS型鏡頭
CS型鏡頭可以直接接在CS口的相機上,但是即CS mount鏡頭不能與C mount相機一起使用。
3、U型鏡頭
U型鏡頭為一種可變焦距的鏡頭,其法蘭焦距為47.526mm或1.7913in,安裝羅紋為M42×1。主要設計作35mm照片應用,可用于任何長度小于 1.25in(38.1mm)的列陣。
1、C型鏡頭
C型鏡頭法蘭焦距是安裝法蘭到入射鏡頭平行光的匯聚點之間的距離。法蘭焦距為17.526mm或0.690in。安裝羅紋為:直徑1in,32牙.in。鏡頭可以用在長度為0.512in (13mm)以內的線陣傳感器。但是,由于幾何變形和市場角特性,必須鑒別短焦鏡頭是否合用。如焦距為12.6mm的鏡頭不應該用長度大于6.5mm的線陣。如果利用法蘭焦距尺寸確定了鏡頭到列陣的距離,則對于物方放大倍數小于20倍時需增加鏡頭接圈。接圈加在鏡頭后面,以增加鏡頭到像的距離,以為多數鏡頭的聚焦范圍位 5-10%。鏡頭接長距離為焦距/物方放大倍數。加一個5mm接圈,一個C口鏡頭可以接CS口的相機。
2、CS型鏡頭
CS型鏡頭可以直接接在CS口的相機上,但是即CS mount鏡頭不能與C mount相機一起使用。
3、U型鏡頭
U型鏡頭為一種可變焦距的鏡頭,其法蘭焦距為47.526mm或1.7913in,安裝羅紋為M42×1。主要設計作35mm照片應用,可用于任何長度小于 1.25in(38.1mm)的列陣。

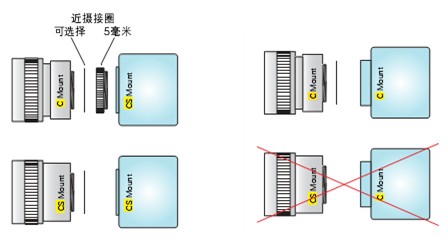

在數字圖像處理領域,有一套含有兩種接口規格(C mount和CS mount)的標準鏡 頭裝配。由此產生了四種組合方式,如下圖所示。其中之一不匹配:即CS mount鏡頭不能與C mount相機一起使用。
