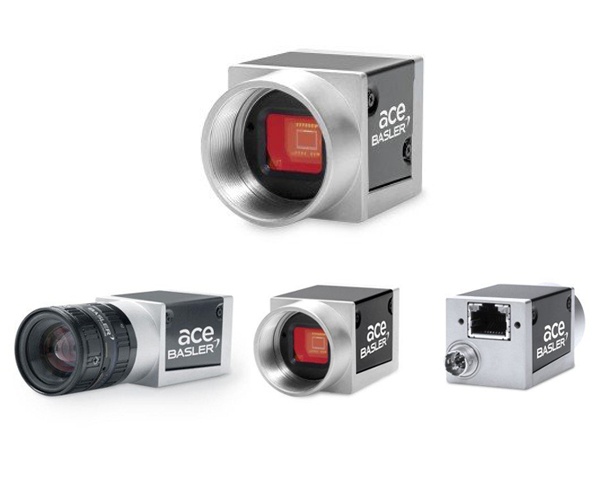

工業相機輸出接口類型的選擇主要由需要獲得的數據類型決定。如果圖像輸出直接給視頻監視器,那么只需要模擬輸出的工業相機。如果需要將工業相機獲取的圖像傳輸給電腦,則有多種輸出接口選擇,但必須和采集卡的接口一致,通常有以下幾種方式:
2、對一些沒有其它采集卡控制需求和圖像傳輸可靠性需求的應用,采用直聯的USB2.0接口和IEEE1394 (Fire Wire)最為方便。如果工控機沒有1394接口,需要配一個1394的轉換卡。這兩種接口目前的帶寬都差不多,在僅使用單個攝像機的情況下兩種都可以,不必細分。但是如果一臺電腦需要接多臺工業相機,建議采用1394接口的工業相機。因?yàn)?394接口在圖像傳輸?shù)倪^程中不會占cpu,比usb具有天然的優勢。
3、Camera Link接口是一種數字輸出標準,基本上他是基于這種camera link的相機需要專門的camera link 的采集卡。對于帶寬大,穩定性可靠性要求高的場合,這種工業相機比較適用。隨著該數字接口的推廣和完善,價格也不如預期的那樣昂貴。
4、此外,現在為很多人親睞的千兆網接口也是一個很高的選擇。相比上面提到的幾種接口而言,千兆網傳輸距離更遠,成本更低。
工業數字相機信號輸出對比
1、模擬接口仍然可以適用,圖像信號需要一張圖像采集卡完成A/D轉換,這樣的搭配在數字工業相機流行之前是最常見的。成熟,穩定,便宜,可靠。如果30萬像素的分辯率滿足應用,而檢測的物體也不是快速運動的物體,即對速度沒有很高的要求,這種方式有很大的應用空間。
2、對一些沒有其它采集卡控制需求和圖像傳輸可靠性需求的應用,采用直聯的USB2.0接口和IEEE1394 (Fire Wire)最為方便。如果工控機沒有1394接口,需要配一個1394的轉換卡。這兩種接口目前的帶寬都差不多,在僅使用單個攝像機的情況下兩種都可以,不必細分。但是如果一臺電腦需要接多臺工業相機,建議采用1394接口的工業相機。因?yàn)?394接口在圖像傳輸?shù)倪^程中不會占cpu,比usb具有天然的優勢。
3、Camera Link接口是一種數字輸出標準,基本上他是基于這種camera link的相機需要專門的camera link 的采集卡。對于帶寬大,穩定性可靠性要求高的場合,這種工業相機比較適用。隨著該數字接口的推廣和完善,價格也不如預期的那樣昂貴。
4、此外,現在為很多人親睞的千兆網接口也是一個很高的選擇。相比上面提到的幾種接口而言,千兆網傳輸距離更遠,成本更低。
工業數字相機信號輸出對比
工業相機的數據傳輸接口與時俱進,像USB2.0、1394這類接口的傳輸速度已經逐漸跟不上市場的使用需求了,目前市面以Gige、USB3.0、Camerelink居多,也有了像10Gige、CoaxPress這類速度更快的接口。不同的數據接口性能參考比較如下表:
常用相機接口比較 |
|||||
類型 |
USB3.0 |
GigE |
10GigE |
CamereLink |
CoaXPress(1X CXP-6) |
速度 |
400MB/s |
100MB/s |
1000MB/s |
850MB/s |
600MB/s |
距離 |
8米 |
100米 |
100米 |
15米 |
68米 |
優點 |
易用速度快 |
有標準協議、易用,價
格低,傳輸距離遠,線
纜價格低 |
有標準協議、易用,傳
輸距離遠 |
有標準協議,帶寬高,
抗干擾能力強 |
速度快,延時低,易集
成,可擴展、熱拔插 |
缺點 |
無標準協議 CPU占用高 |
CPU占用稍高,對主機
配置要求高,有時存在
丟包現象 |
CPU占用稍高,對主機
配置要求高,目前需要
采集卡 |
配件價格高 |
需要采集卡,價格高 |
