一、簡介
對于大面積檢測光源的選型,在視覺行業內也算是一個難點。在此我們針對大面積產品打光做個光源選型分享。通常大面積產品打光,用到的光源有條形光源組合對打、回型背光源、條形組合光源,下面我們看看以下實際應用案例。
二、案例分析
(一)實驗樣品

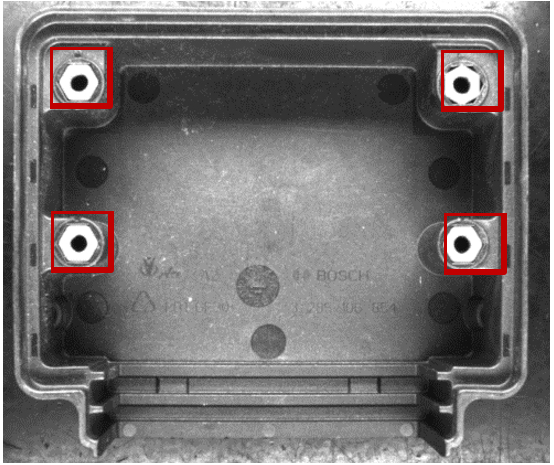

(二)檢測要求

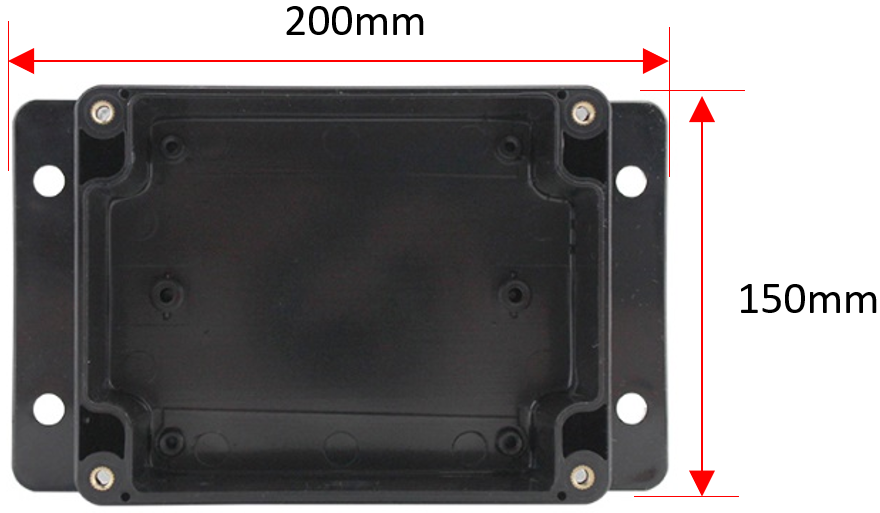

在視野大小200*150,檢測螺絲有無、是否偏位。
三、光源選型對比
(一)條形光源:可以識別四顆螺絲帽的有無,但是有檢測有沒有偏位的效果卻難以判斷。

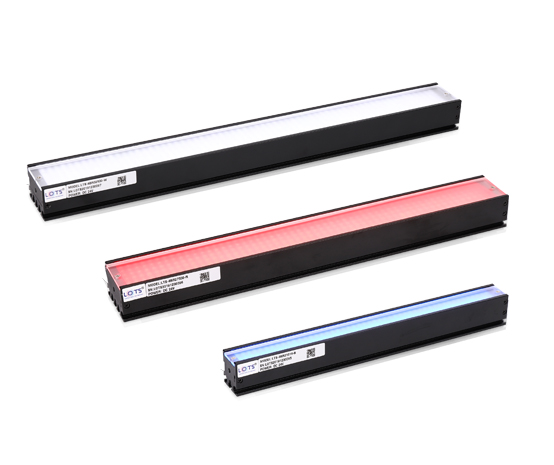

條形光源

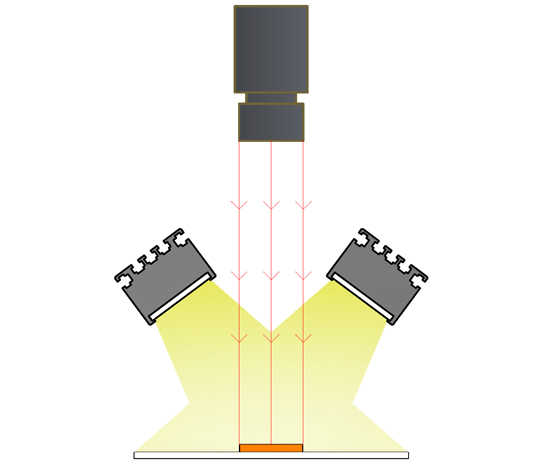

光源架構圖
條形光源成像效果圖
(二)組合條光源:可以識別四顆螺絲帽的有無,同時也能也能識別螺絲帽偏位的情況,效果還算比較理想,但是整體圖像均勻性還有所欠缺。

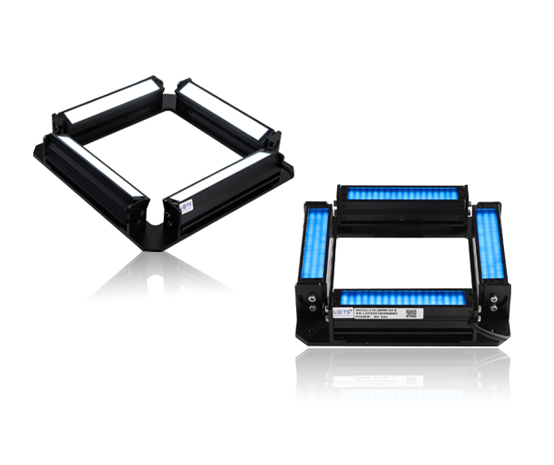

條形組合光源

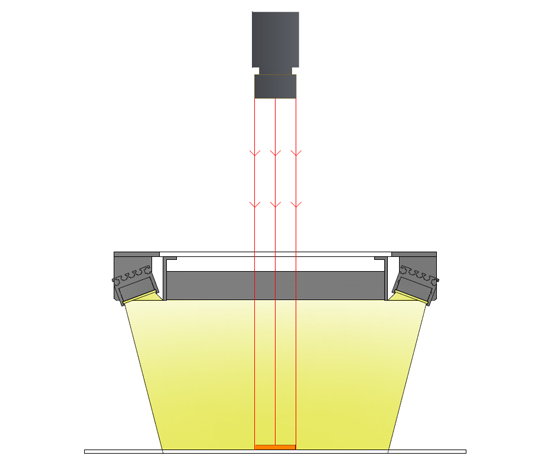

光源架構圖

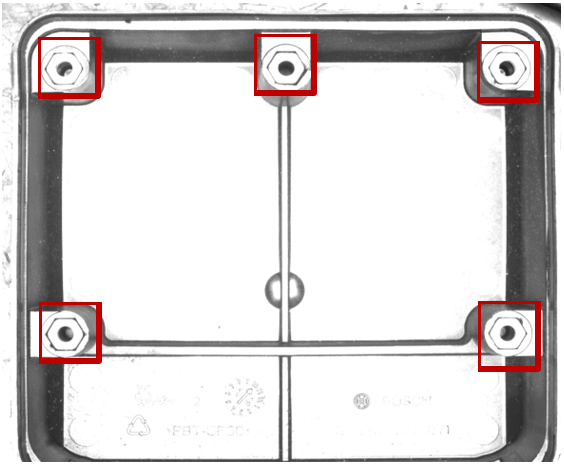

條形組合光源成像效果圖
(三)回形背光源:圖像整體均勻,螺絲帽有無或偏位效果都非常好。

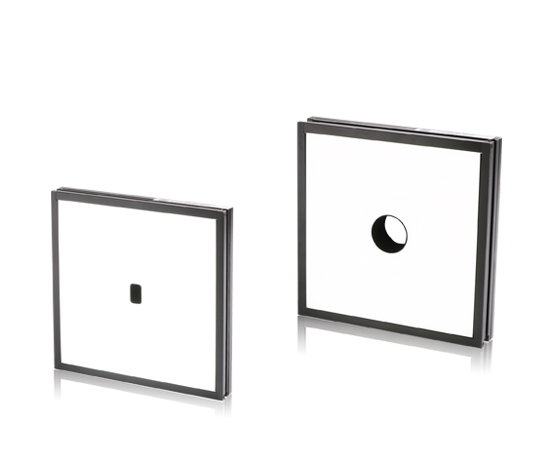

回形背光源

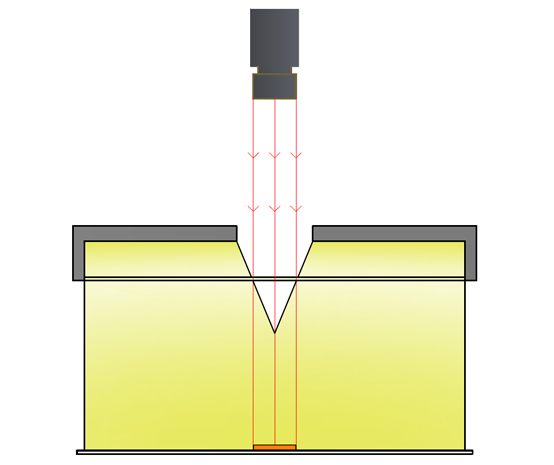

光源架構圖

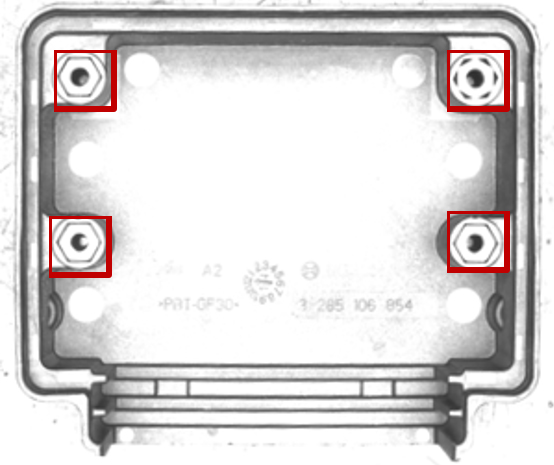

回形背光源成像效果圖
通過上圖對比,同種類型的螺絲帽,在不同的光源下的成像差別很大,所以光源的選型準確至關重要。對螺絲帽的錯位而言優先選擇效果最理想的回形背光源,均勻性好,輪廓明顯分明。當然我們在考慮成本的情況下也可選擇條形組合光源,具體還需要看對工藝的要求做出有利的選擇。
