樂視(LOTS)AOI多色光源的應用
2020-11-21
分享
樂視(LOTS)AOI多色光源的應用

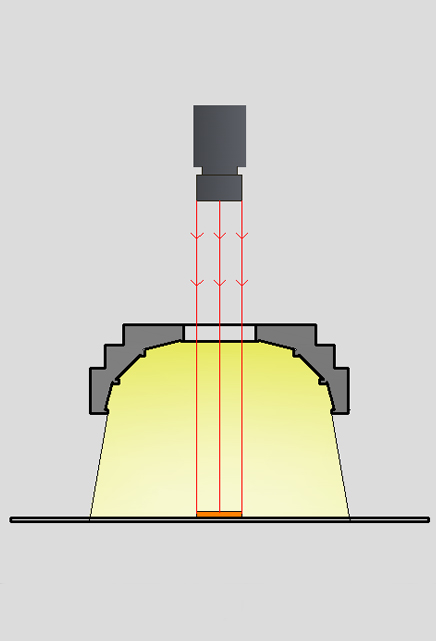

原理:

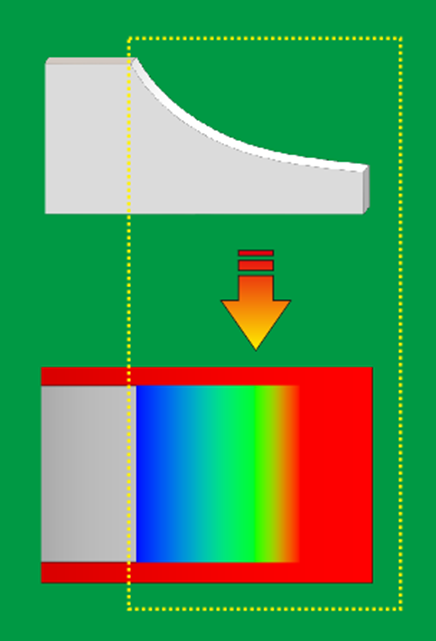

AOI專用光源,采用RGB三色高亮度LED陣列而成,以不同角度及不同顏色照射物體,以突顯出物體的三維信息。通過物體高低差顏色變化的三維特征,來提取的缺陷特征。通常用于檢測PCB板漏件、錯件、偏斜、漏焊、虛焊、多錫、無錫、橋接、極性誤等缺陷。

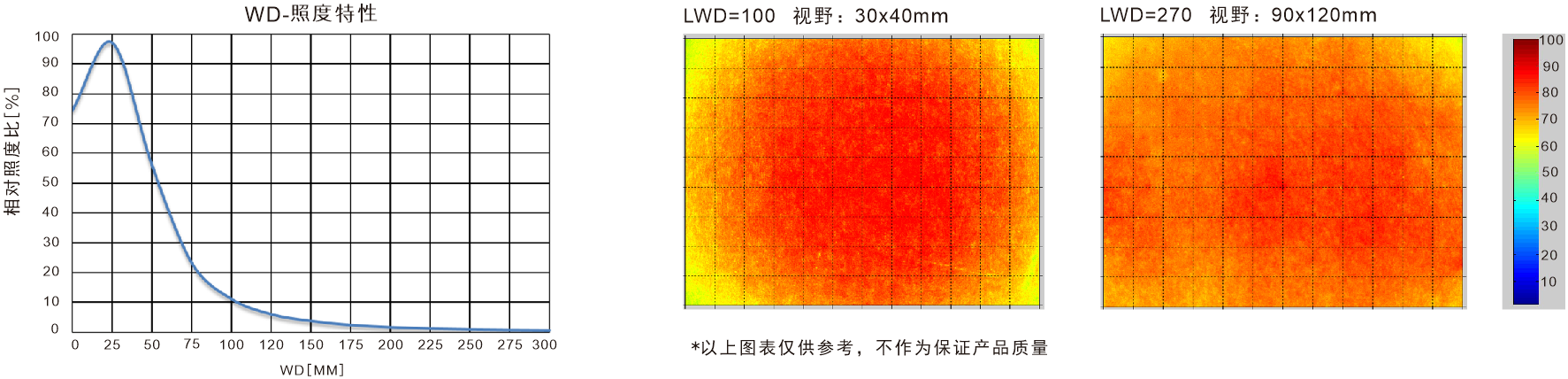

照度特性:


                                   照度特性圖
                                   均勻性分布圖

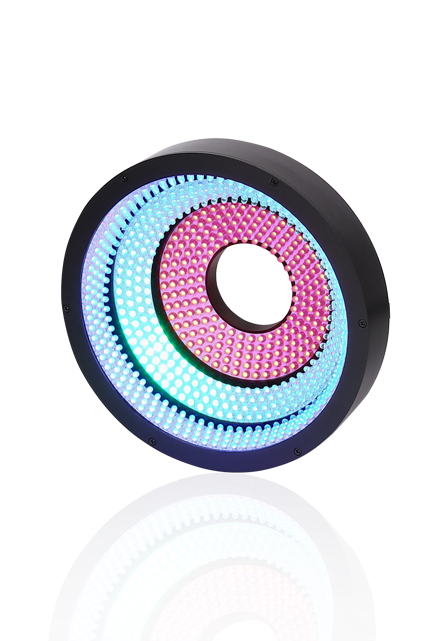

型號:LTS-AOI160-RGB



產品特點:

1.采用高亮直插燈珠,亮度高,且分布均勻
2.RGB三色單獨可控
3.由不同角度的三色光,將二維的信息三維呈現


行業應用:
1、專用于電路焊錫檢測
2、PCB板焊錫缺陷檢測
3、多層次高低差物體檢測
4、電路元件以及表面字符檢測
5、多色,條碼識別檢測


應用案例

1、PCB上有層次的晶元針腳檢測

實物圖
效果圖


說明:利用AOI三色,將有層次高低差針腳分為三層,突顯出三種不同的顏色,以呈現出不同層次的面的針腳。

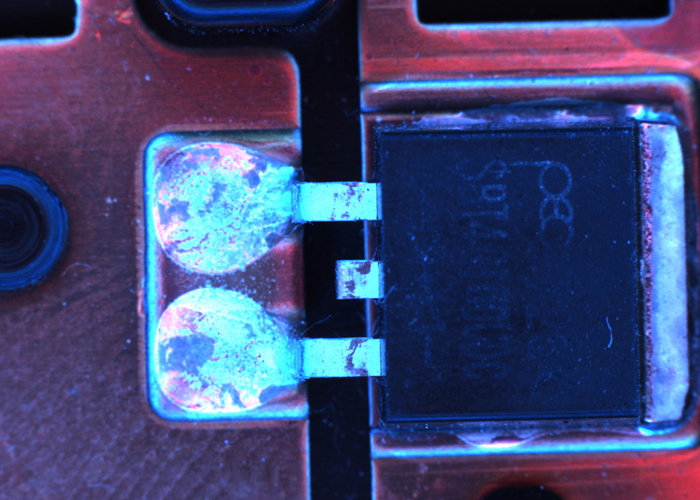

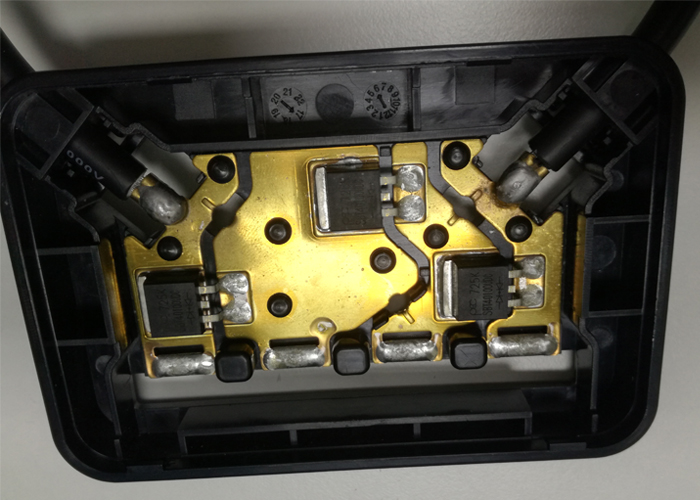

2、PCB焊錫缺陷檢測

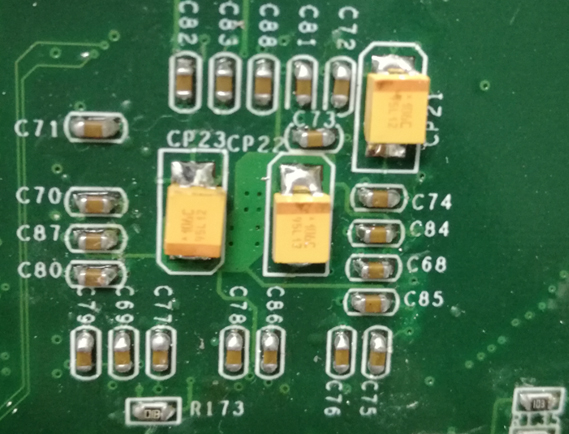

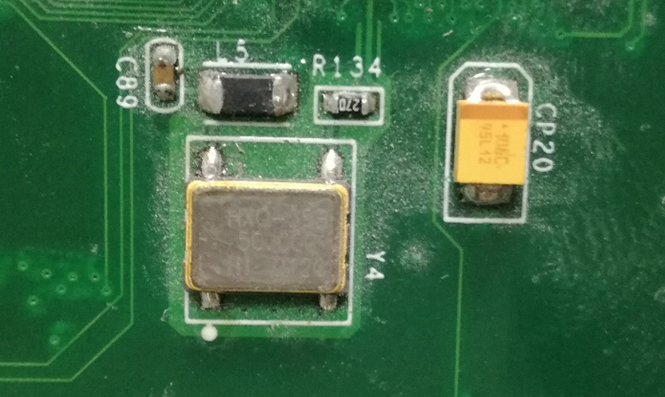

實物圖

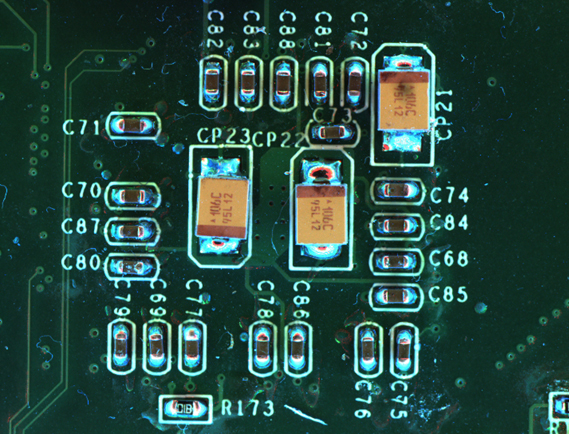

效果圖


說明:PCB板上的焊錫缺陷,利用AOI光源RGB不同顏色的光打出不同的角度可以使,缺陷部分顏色特征突出。

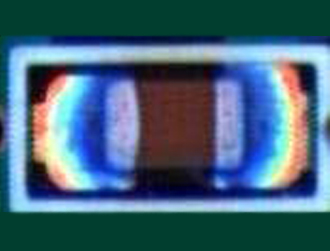

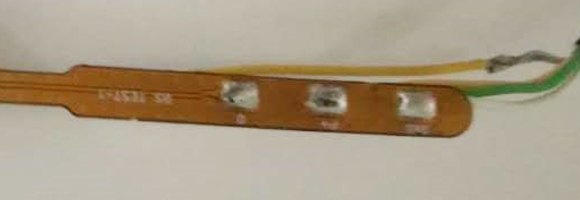

3、焊錫檢測

實物圖

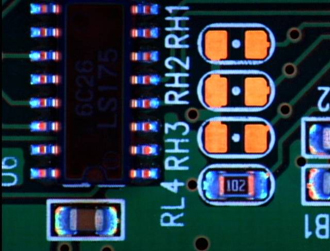

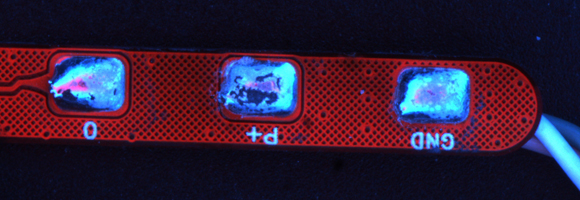

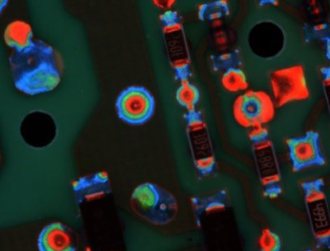

AOI效果圖



說明:焊錫點檢測,利用對顏色的敏感度以及光源RGB三種LED燈珠的角度,突顯出焊錫部分,使焊錫展現出不同顏色。

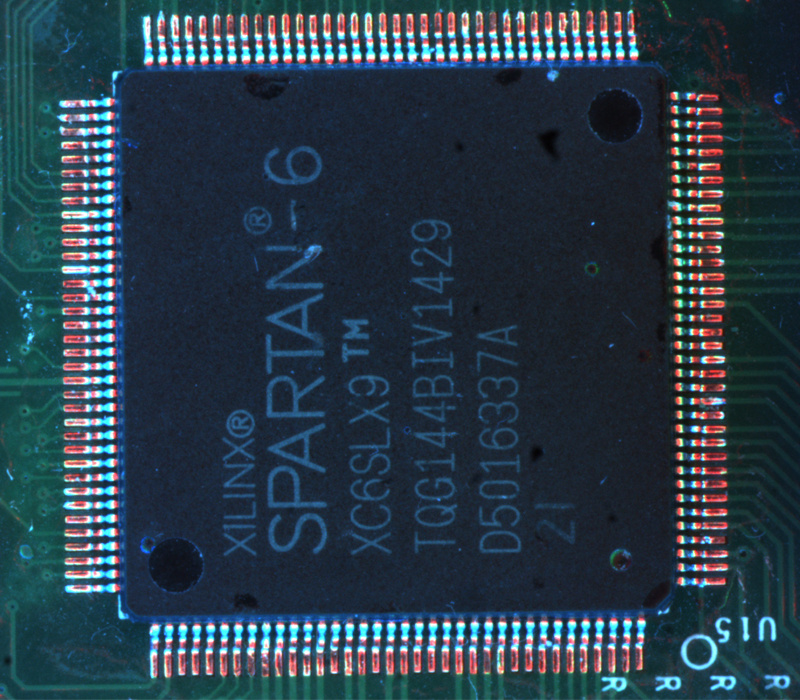

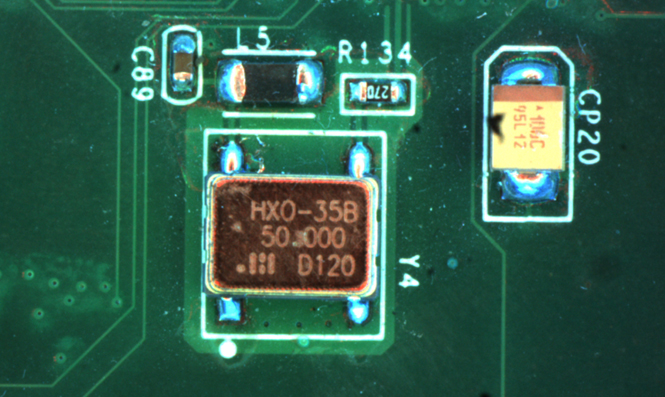

4、晶元焊錫以及表面字符檢測

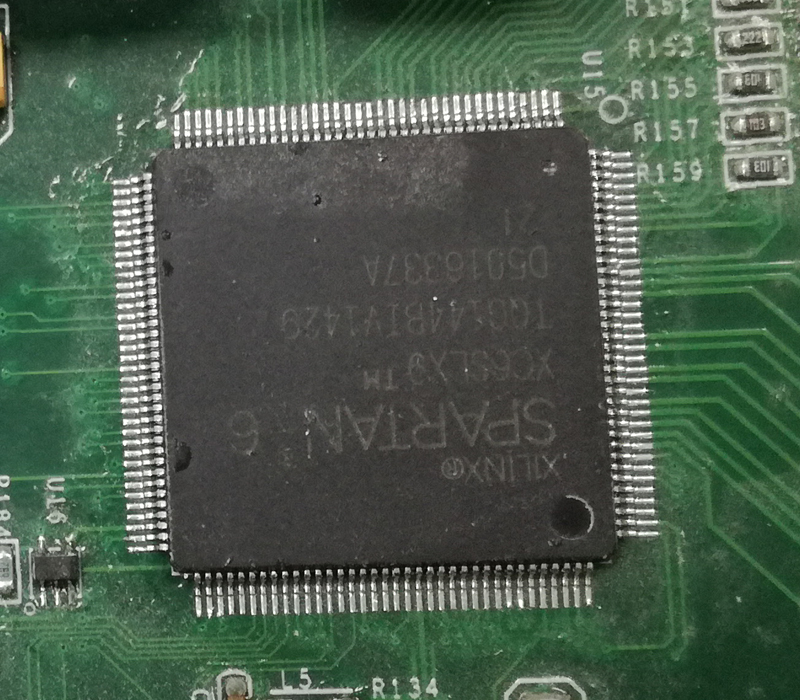

實物圖
效果圖

實物圖
效果圖


說明:利用焊錫的針腳高低差,通過AOI三種顏色變化來區分很好的效果,同樣利用顏色的疊加,明顯區分出字符。


5、孔內邊緣毛刺檢測

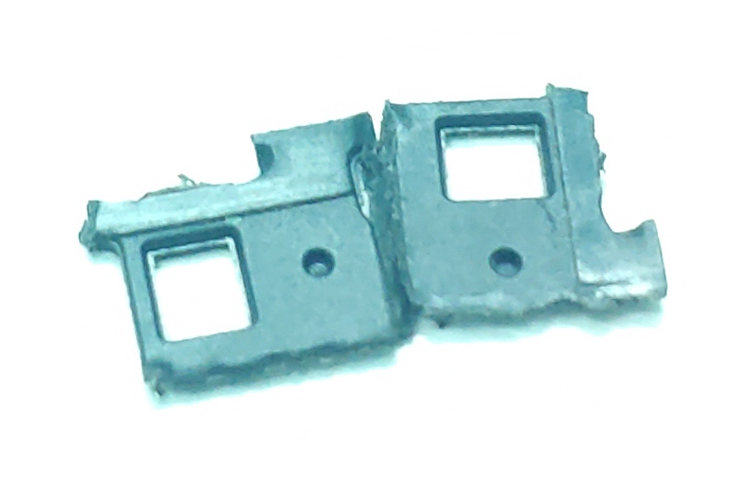

實物圖

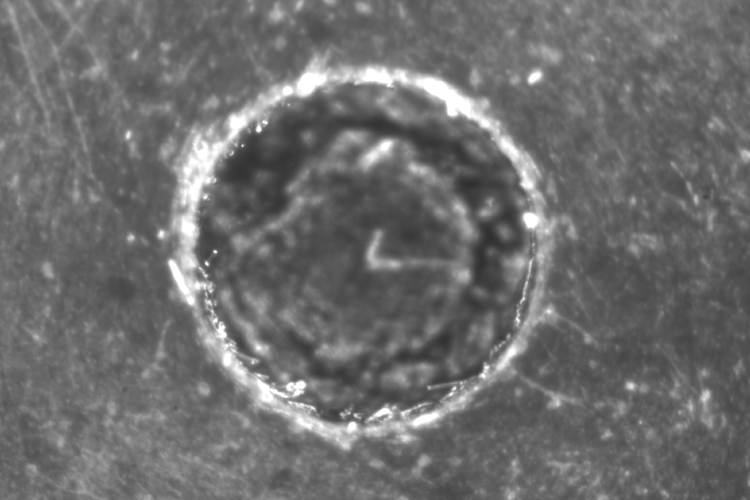

常規單色光效果圖

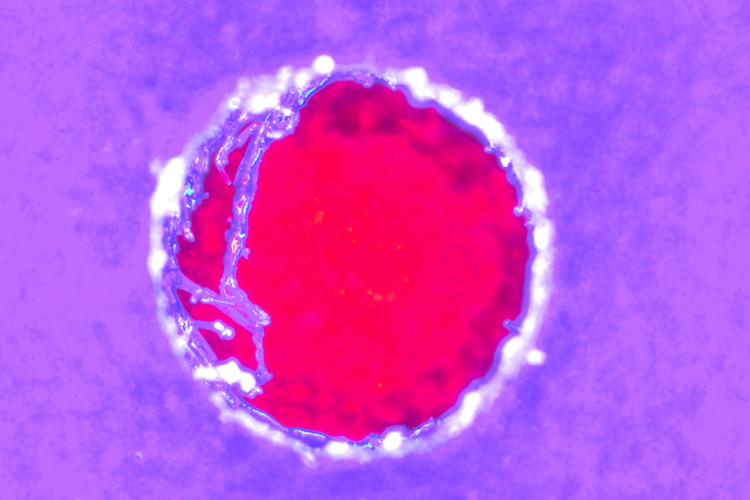

AOI效果圖


說明:由于料是黑色,黑白相機下普通單色光源很難將毛刺與底面分不開,使用AOI光源利用底面與邊緣的高低差在彩色相機下呈現不同的顏色,很明顯的呈現出毛刺。


在機器視覺中AOI的應用也是較多的,光源的大小從60mm到275mm,在選擇上需要根據我們的樣品大小,以及相機下的成像效果來做出專業的選擇,樂視光源自主研發光源已多年,在機器視覺行業內也是走在視覺光源前沿。樂視科技有專業的實驗室,以及經驗豐富的技術團隊,公司免費做測試,外借樣品流程簡單。為機器視覺行業的飛速發展做出了巨大的貢獻。
