偏振原理

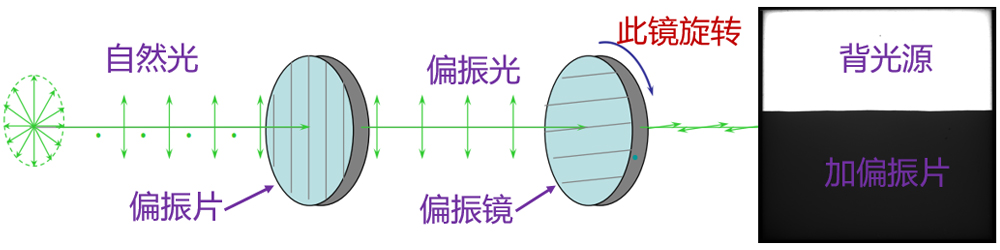

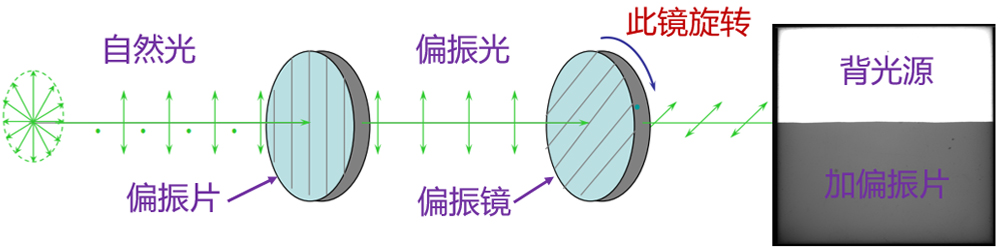

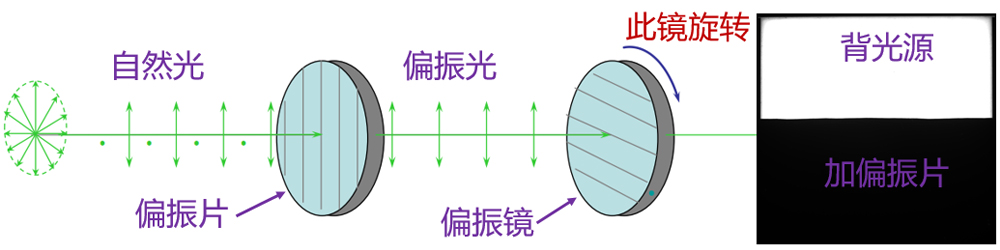

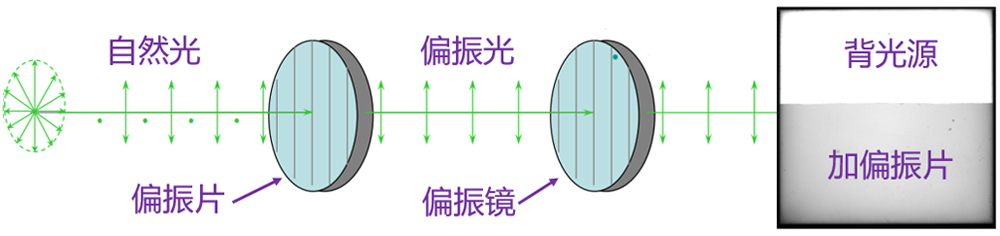

偏振光通過旋轉偏振鏡(檢偏器),光(強)方向發生變化。
偏振光的分類
線偏振光:光矢量端點的軌跡為直線,即光矢量只沿著一個確定的方向振動,其大小隨相位變化,方向不變,稱為線偏振光。
橢圓偏振光:光矢量端點的軌跡為橢圓,即光矢量不斷旋轉,其大小、方向隨時間有規律的變化。
圓偏振光:光矢量端點的軌跡為一圓,即光矢量不斷旋轉,其大小不變,但方向隨時間有規律地變化。

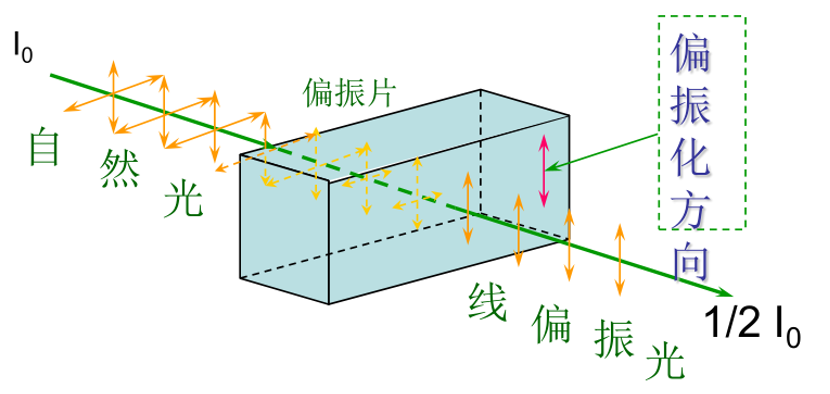

偏振片:
是用某種晶粒(碘硫酸金雞鈉)按一定方式,涂在層薄的透明膜上制成.它具有強烈的二向色性:只允許某一方向的光通過—偏振化方向。
偏振光的使用

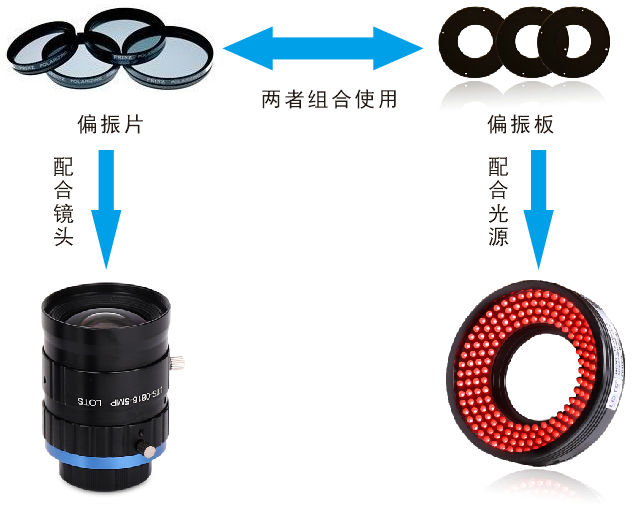

偏振光使用方式偏振鏡與偏振片同時結合使用,通過調節旋轉偏振鏡,找到合適位置減少眩光對圖片的影響。

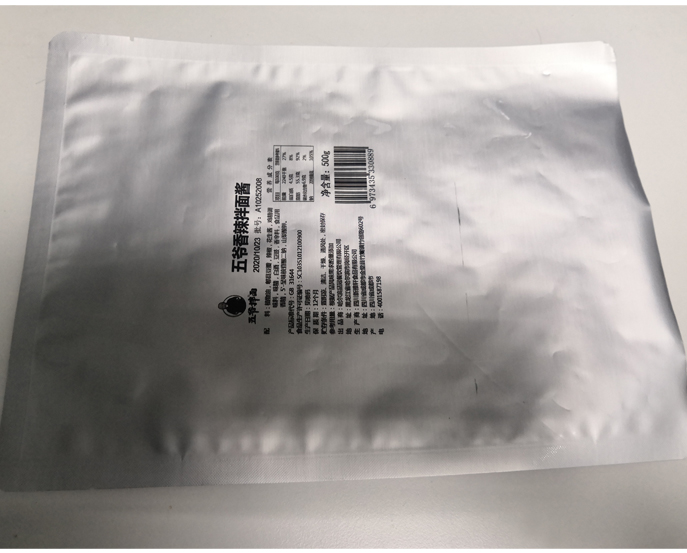

案例1:食品包裝字符檢測

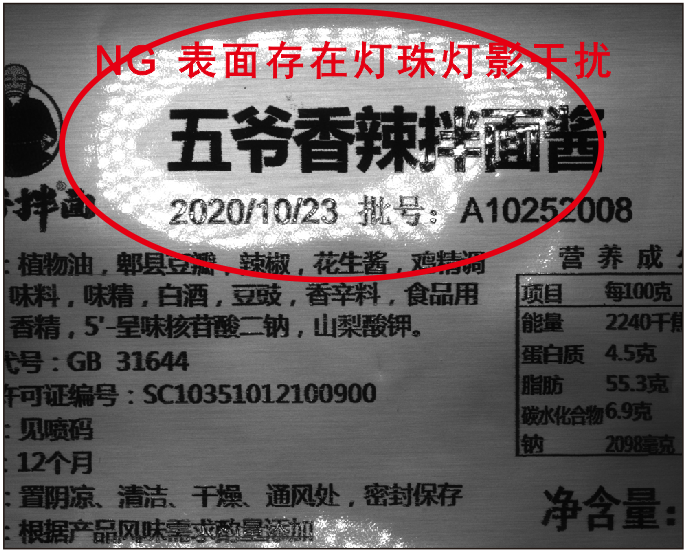

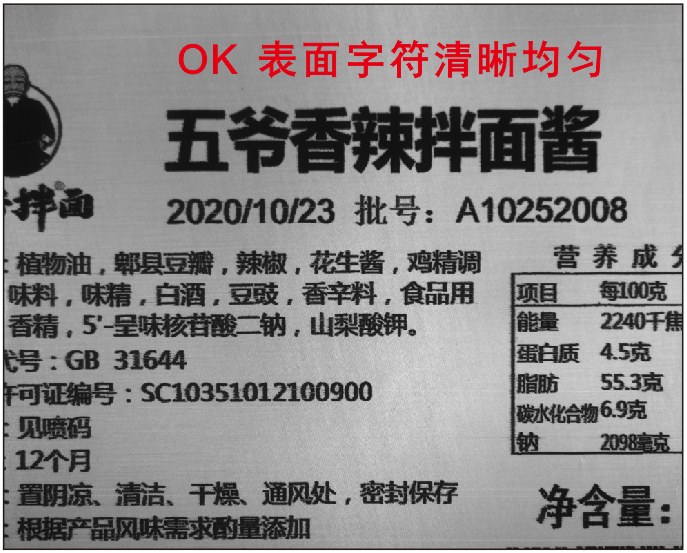

圖1為高角度環形光源照攝,包裝袋上能明顯看到環形光源燈珠燈影,干擾字符識別;圖2為高角度環形光源加偏振照攝,包裝袋上環形光源燈珠燈影消失,字符清晰可見。
案例2:電容表面字符檢測
圖1為環形無影光源照攝,電容表面明顯看到一圈燈影,干擾字符識別;圖2為環形無影光源加偏振照攝,電容表面無光斑干擾,字符清晰可見。
案例3:電池包裝盒表面字符檢測
圖1為高角度環形光源直射效果,電池包裝盒表面反光強烈且一片泛白,干擾字符識別;圖2高角度環形光源加偏振光直射效果,電池包裝盒表面無反光,字符清晰可見。
總結:對于產品表面具有反光的特性,而且使用光源拍攝的時候反光會影響我們目標特征抓取的時候,我們可以選擇偏振光的打光方式,通過偏振原理消除產品的表面反光,從而提高圖片成像質量。
