電池極耳檢測應用案例分享
2021-02-23
分享

一、 簡介

隨著機器視覺的推廣普及,機器視覺在新能源行業也得到了廣泛應用。其中鋰電池的極耳檢測也有廣泛需求。極耳是很薄的金屬片,容易發生折皺、傾斜,所以在光源選擇上需要特別注意。下面我們通過一些案例來介紹,電池極耳檢測光源的選型。


二、 案例分析


案例一

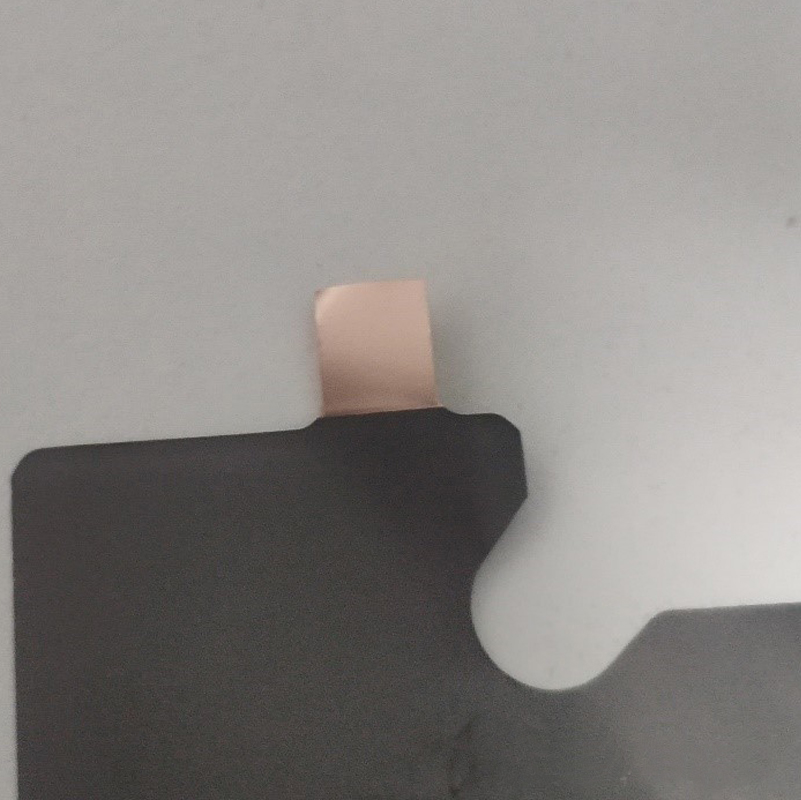

(1)樣品圖




(2)檢測要求:在視野大小30*40,檢測極耳片輪廓,有翹起的干擾。


(3)架設以及效果

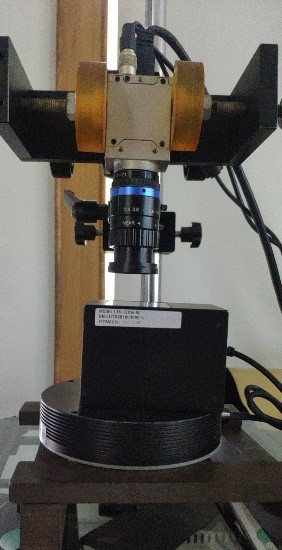

架設圖

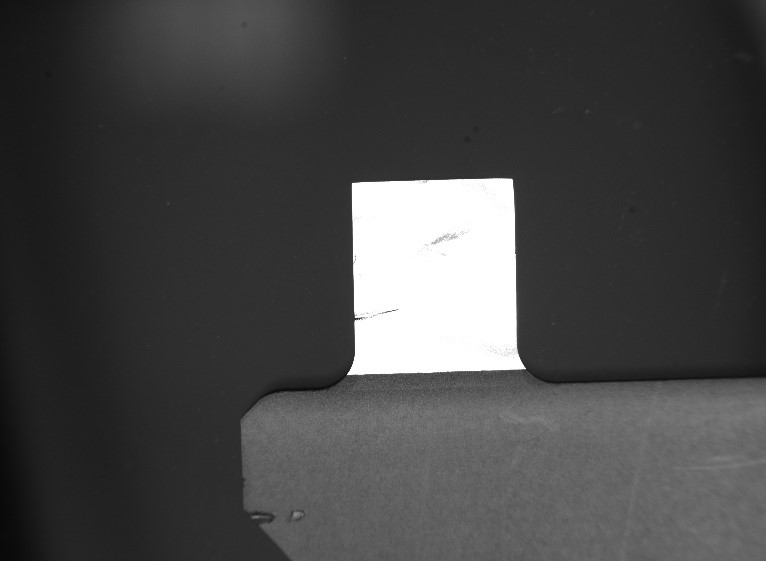

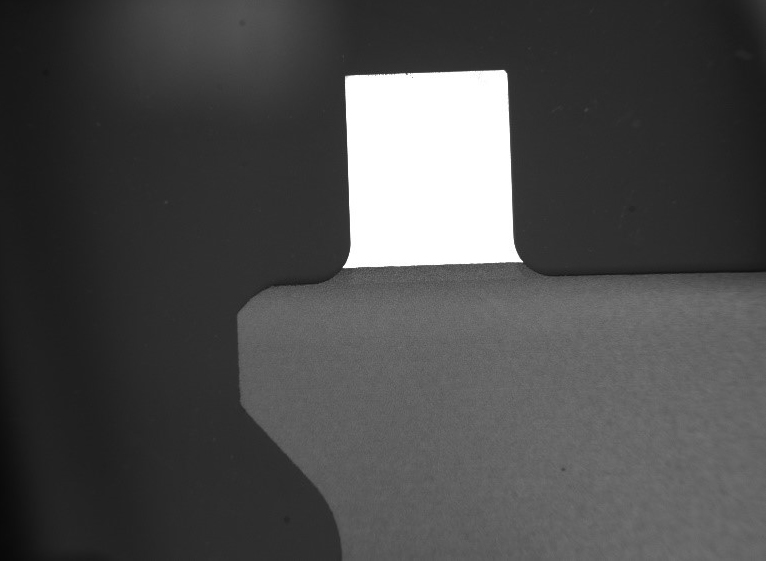

效果圖 1
效果圖 2


(4)光源選擇-型號:LTS-HPR100-W+LTS-3COX50-W組合光源

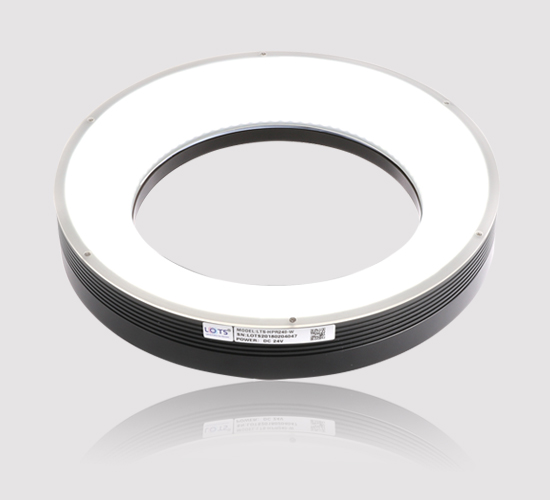

LTS-HPR100-W

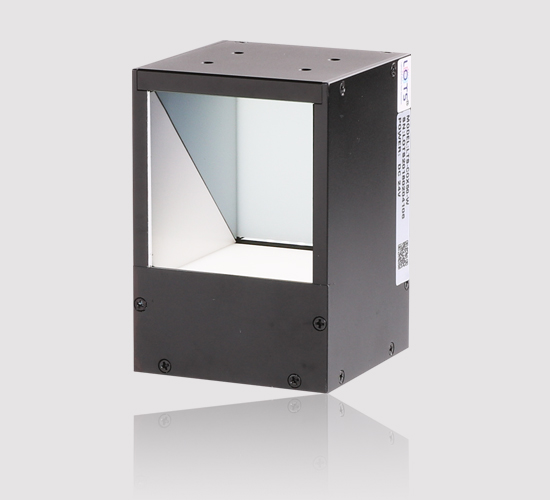

LTS-3COX50-W
選型依據:極耳輕微的傾斜,折皺可以通過底部環形光補光,同軸使正面均勻,極耳最多傾斜15度。


案例二

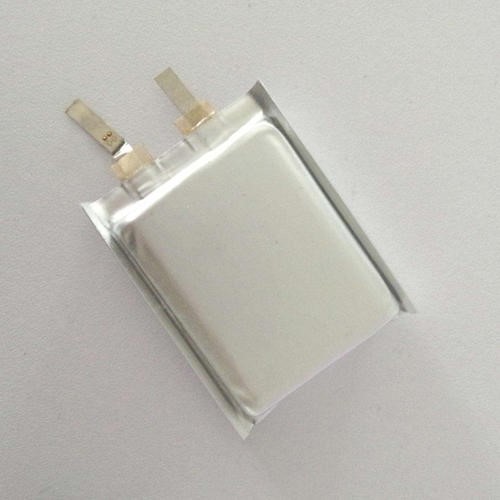

(1)樣品圖



(2)檢測要求:在視野大小40*50,檢測極耳焊點,突顯出焊點,另外需要極耳輪廓。


(3)架設以及效果

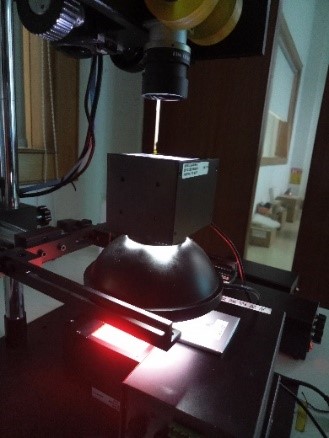

架設圖

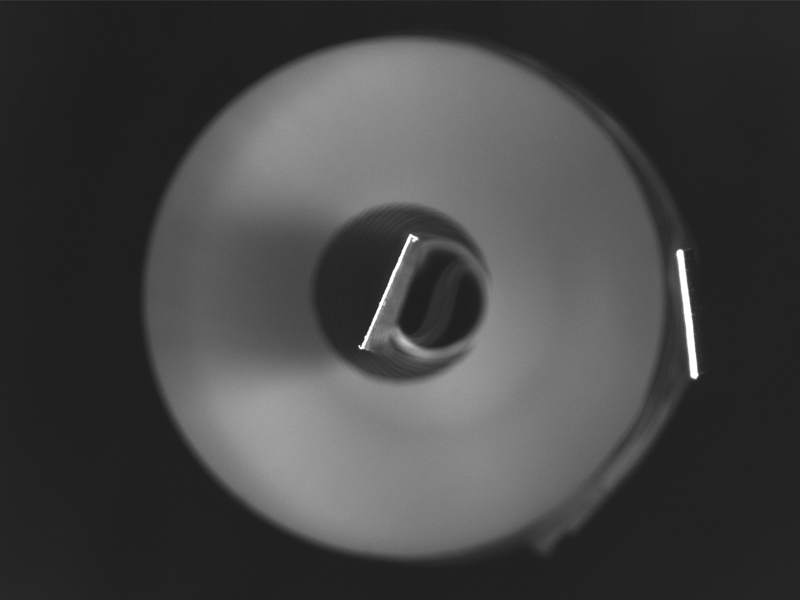

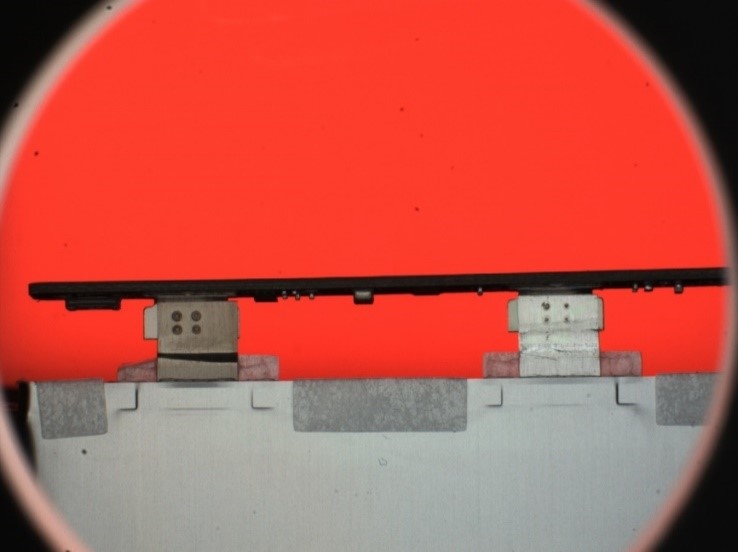

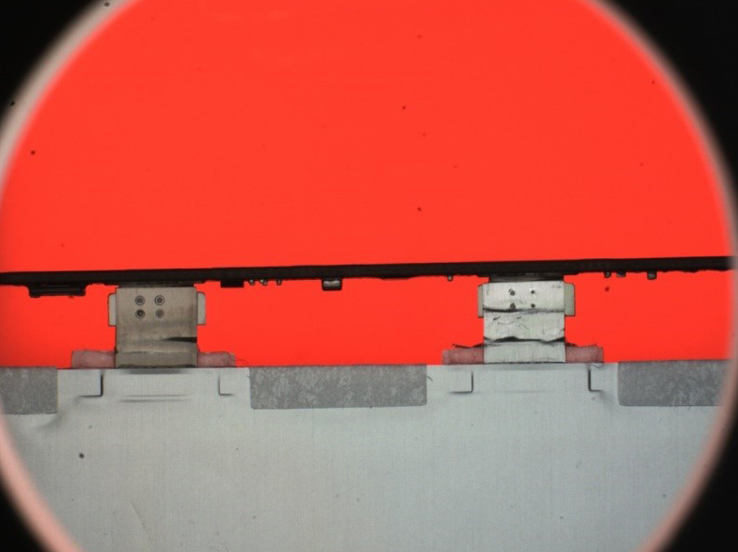

效果圖1

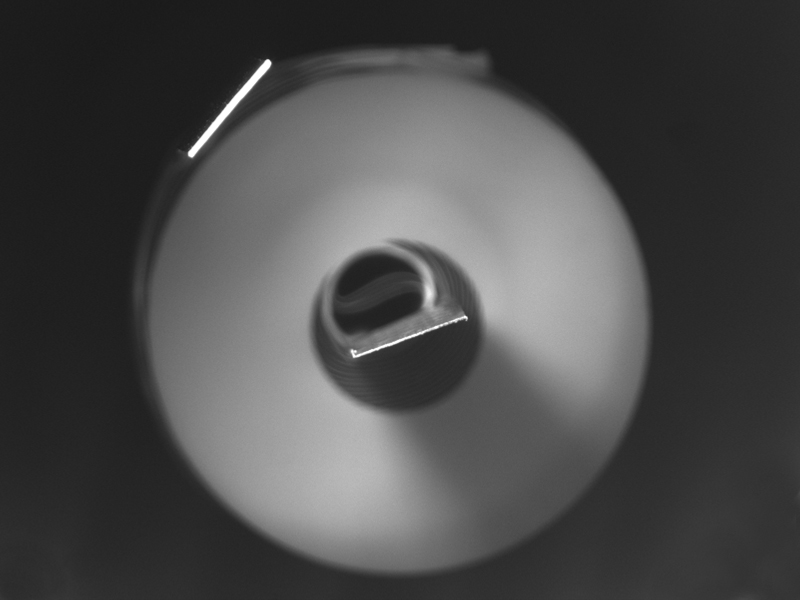

效果圖2


(4)光源選擇-型號:LTS-3DM116-W+LTS-COX8050-R+LTS-3COX40-W組合光源

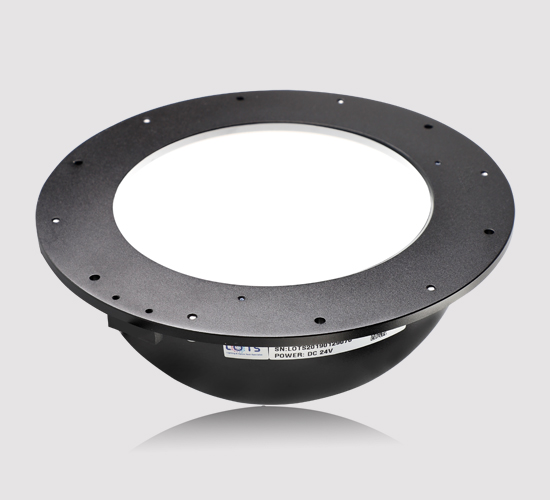

LTS-3DM116-W

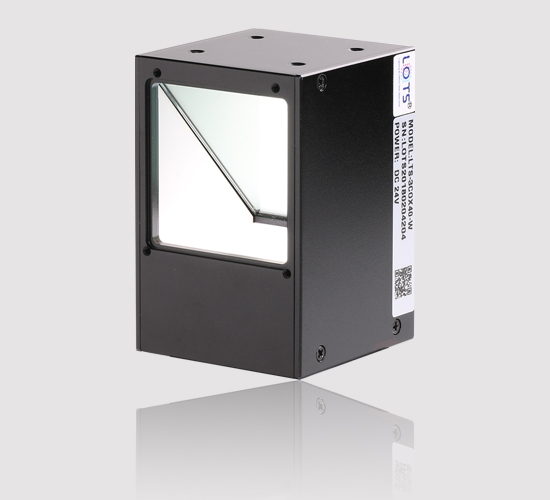

LTS-3COX40-W

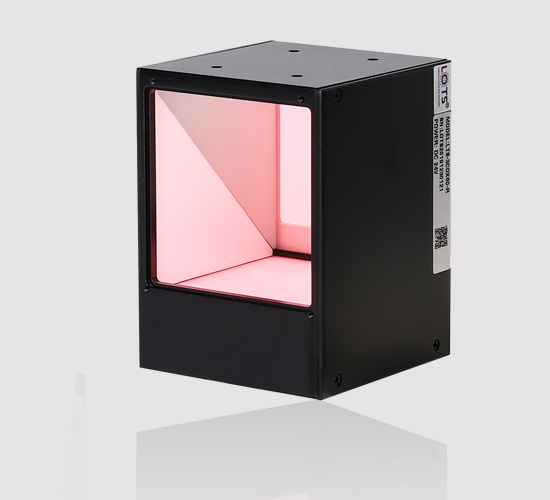

LTS-COX8050-R


選型依據:使用LTS-3DM116-W組合LTS-3COX40-W檢測焊點均勻,輕微翹起也能穩定的成像,LTS-COX8050-R能使極耳輪廓與極耳正面區分。


案例三

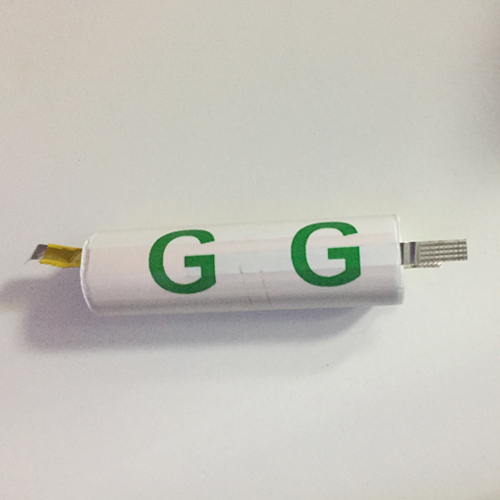

(1)樣品圖


(2)檢測要求:在視野大小20*30,檢測極耳端面,極耳定位。


(3)架設以及效果

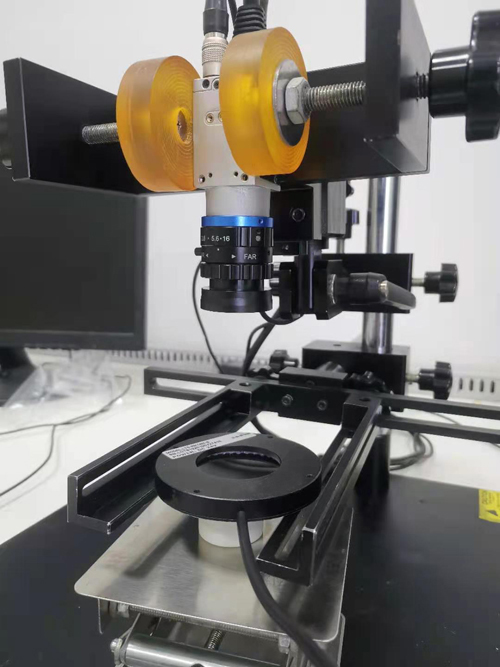

架設圖

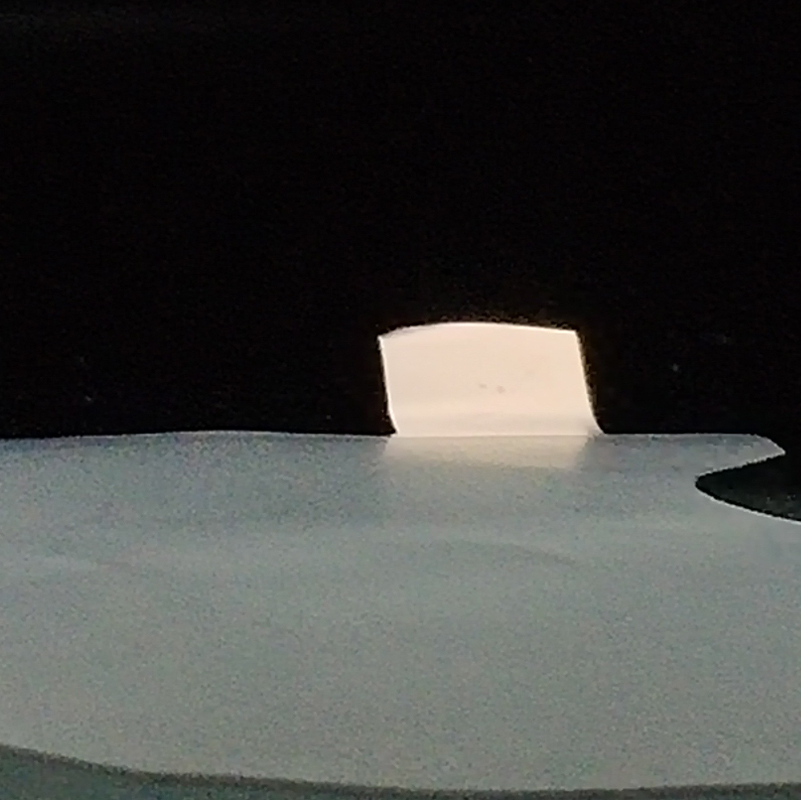

效果圖 1
效果圖 2


(4)光源選擇-型號:LTS-RN7400-B

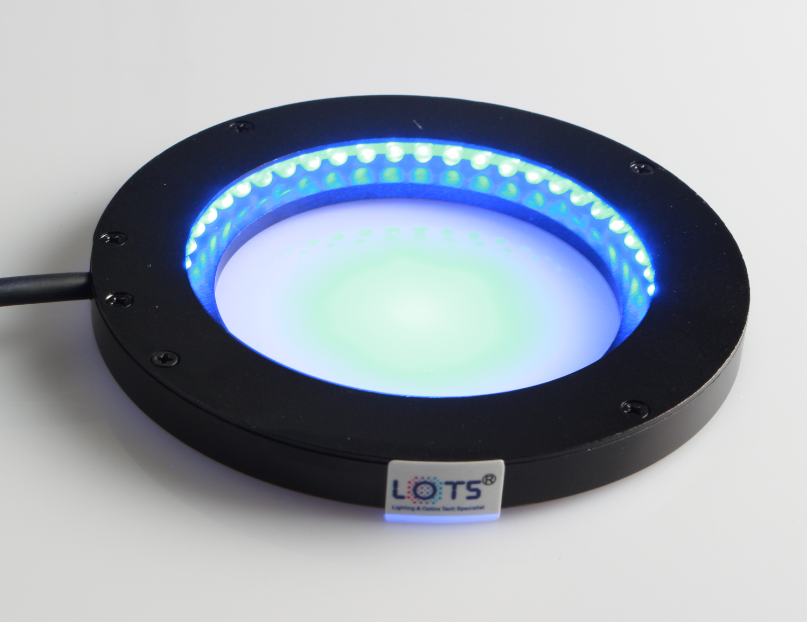

LTS-RN7400-B

選型依據:使用較小的低角度環光,能夠避免白色背景的反光,凸顯出金屬極耳片的白色輪廓邊。


各位親愛的小伙伴,以上就是今天的電池極耳檢測應用案例,大家都學會了嗎?


今天的分享就到這里了,感恩支持,我們下期再見。
