工業相機是機器視覺系統的先鋒,負責圖像數據獲取,是視覺系統中的核心部件。工業相機的主要參數包括:分辨率、像素深度、像元尺寸、幀率、光譜響應特性等。我們今天對幀率進行一個細致的了解。
幀率(Framerate)是表示單位時間內顯示的幀數量度。面幀相機每秒采集或曝光的幀數(FramesperSecond),簡稱:FPS,對于線陣相機為每秒采集的行數(Hz)。

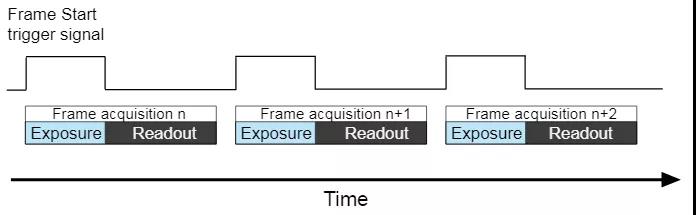

相機圖像采集過程分為曝光(exposure)和讀取(Readout)。第一步進行曝光動作,曝光完成后進行第二部分Readout過程即從傳感器的寄存器中讀出數據并傳送出去(Readout過程)。針對這兩個步驟,相機操作有兩種常見的方法:“non-overlapped”的曝光和“overlapped”的曝光。在非重疊(“non-overlapped”)模式中,每個圖像采集的周期中,相機在下一個圖像采集開始前,均要完成曝光/讀出整個過程。如下所示。
Non-overlapped Exposure

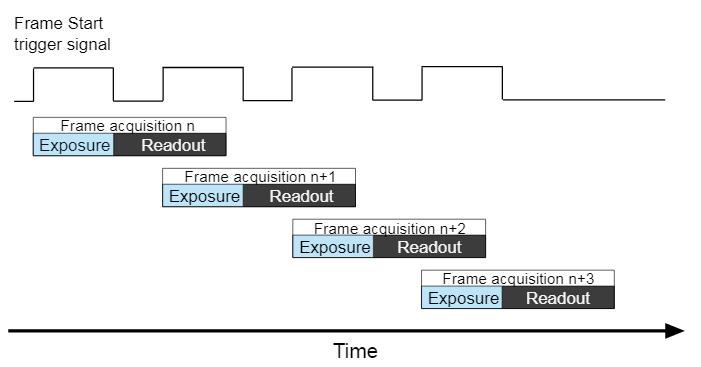

為了提高相機的幀率,允許在下一幀圖像開始曝光時候,將前一幀獲得的圖像數據讀出并傳送出去。相機“重疊”(“overlapped”)曝光的方式下圖所示。
overlapped Exposure
從上邊兩個圖中,我們可以知道在“non-overlapped”的曝光和“overlapped”的曝光模式底下,一幀圖像的周期存在著這樣的關系:
"overlapped"模式下: FramePeriod ≤Exposure Time + ReadoutTime
"non-overlapped"模式下:FramePeriod > Exposure Time + Readout Time
而實際上COMS相機Readout time時間很小可以忽略不計,幀率主要取決于曝光于通信帶寬。
以芯片CMV4000為例(長2048 X 寬2048),單張圖像大小4M。
|
傳輸數據量(每秒) | 每秒張數 | 每張耗時 |
GIGE | 100M | 25 | 40ms |
USB3.0 | 360M | 90 | 11.11ms |
CameraLink | 720M | 180 | 5.56ms |
當曝光時間大于傳輸時間就會影響相機幀率,而當曝光時間≤對應傳輸時間,幀率就取決于傳輸時間。
