(3LINR)迷你線光源檢測應用
2021-07-23
分享

一、簡介

  顯示屏灰塵行業檢測,經常會用到條形光源水平側面照射,對于要求不高的場合可以達到要求,但是對于一些大屏幕,而且對檢測要求高的案例,條形光存在較大的局限性,檢測的效果并不理想。針對此類檢測需求,我司研發了一款迷你線光源(3LINR),平行性好,亮度高,非常合適目前的顯示屏灰塵檢測相關需要,正面與大家分享相關的案例。

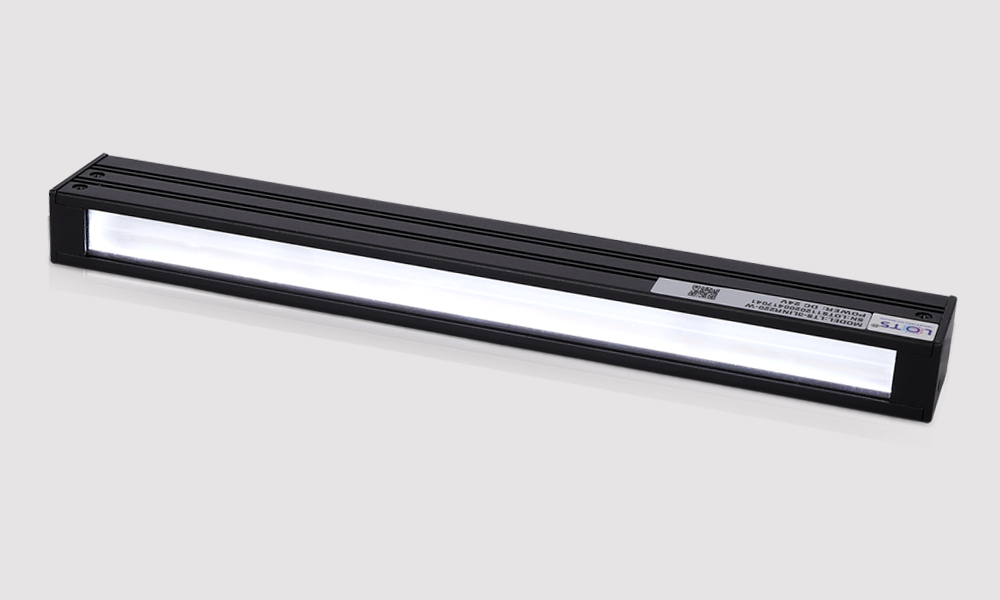

3LINR220-W

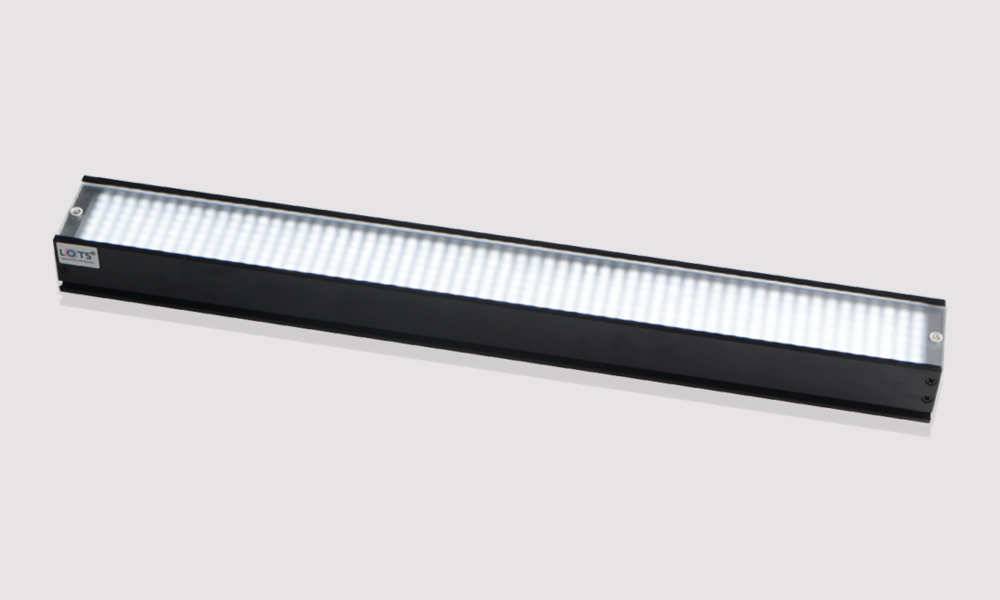

4BR22530-W

二、案例分析

案例一、手機屏幕粉塵檢測

檢測要求:視野160*70mm

檢測缺陷特征:灰塵顆粒

  從效果圖上看迷你線光源3LINR220-W照射的灰塵顆粒要多,而且與實際面積大小相符,對應的檢測精度要高;條形光源4BR15030-W只能檢測大灰塵顆粒,與實際面積對比有所差異。具體效果如下圖所示:

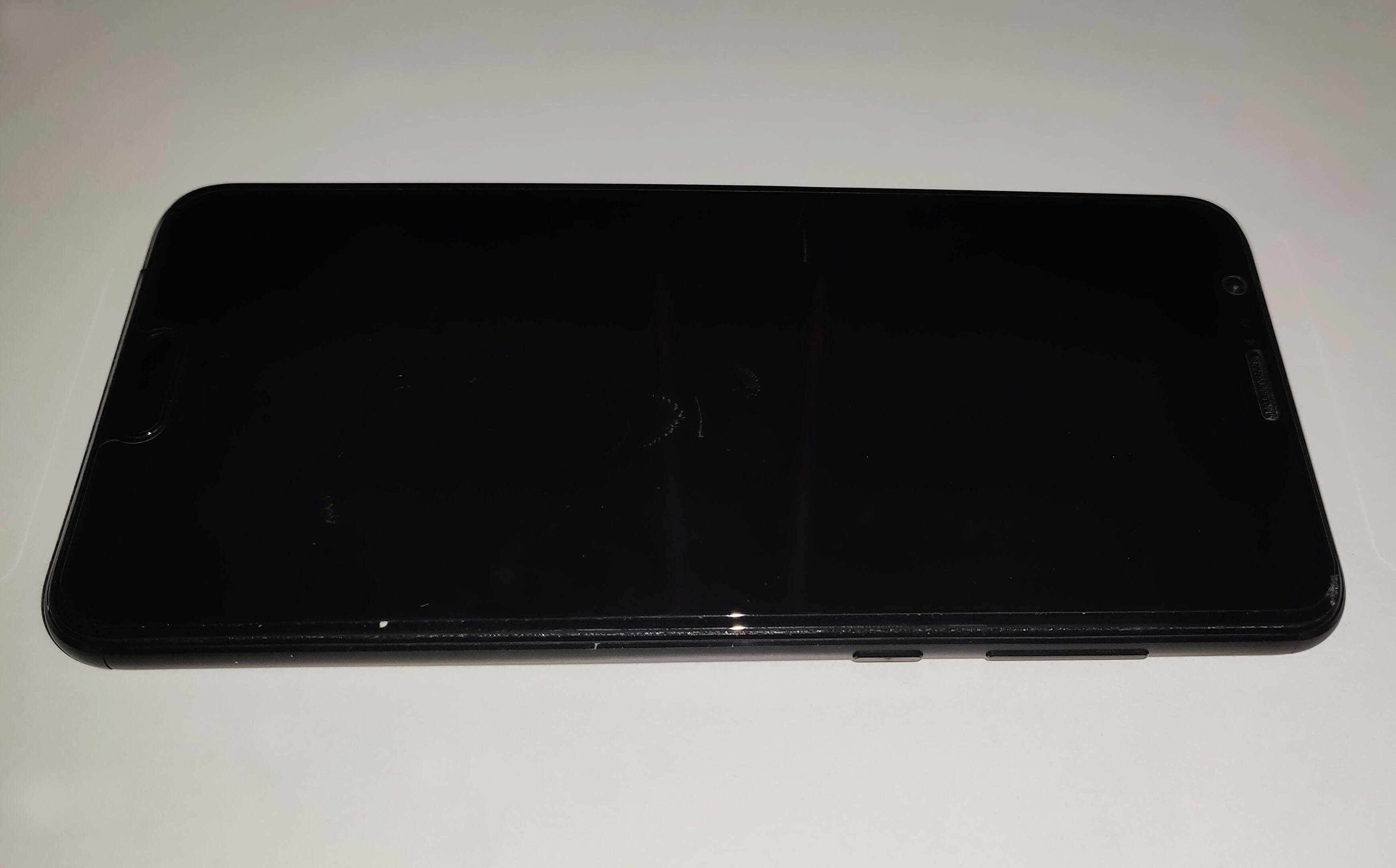

產品實物圖

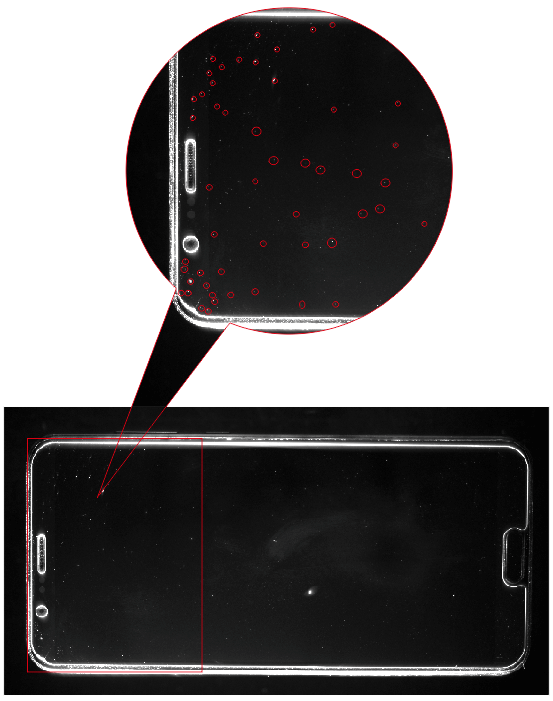

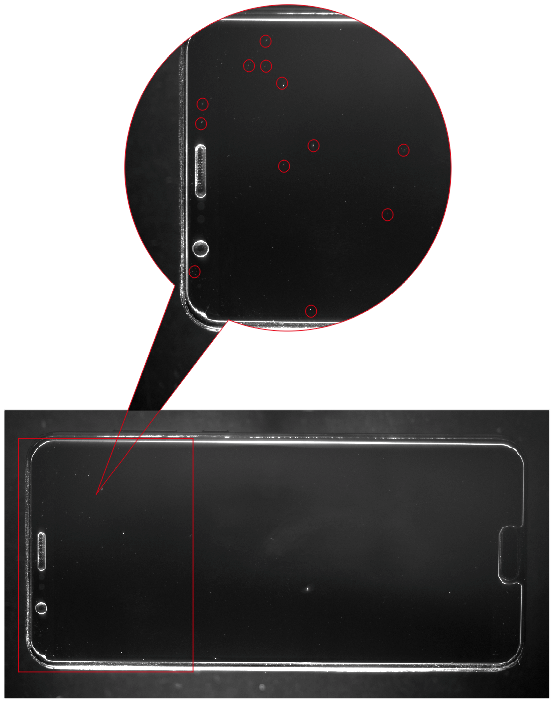

LTS-3LINR效果圖

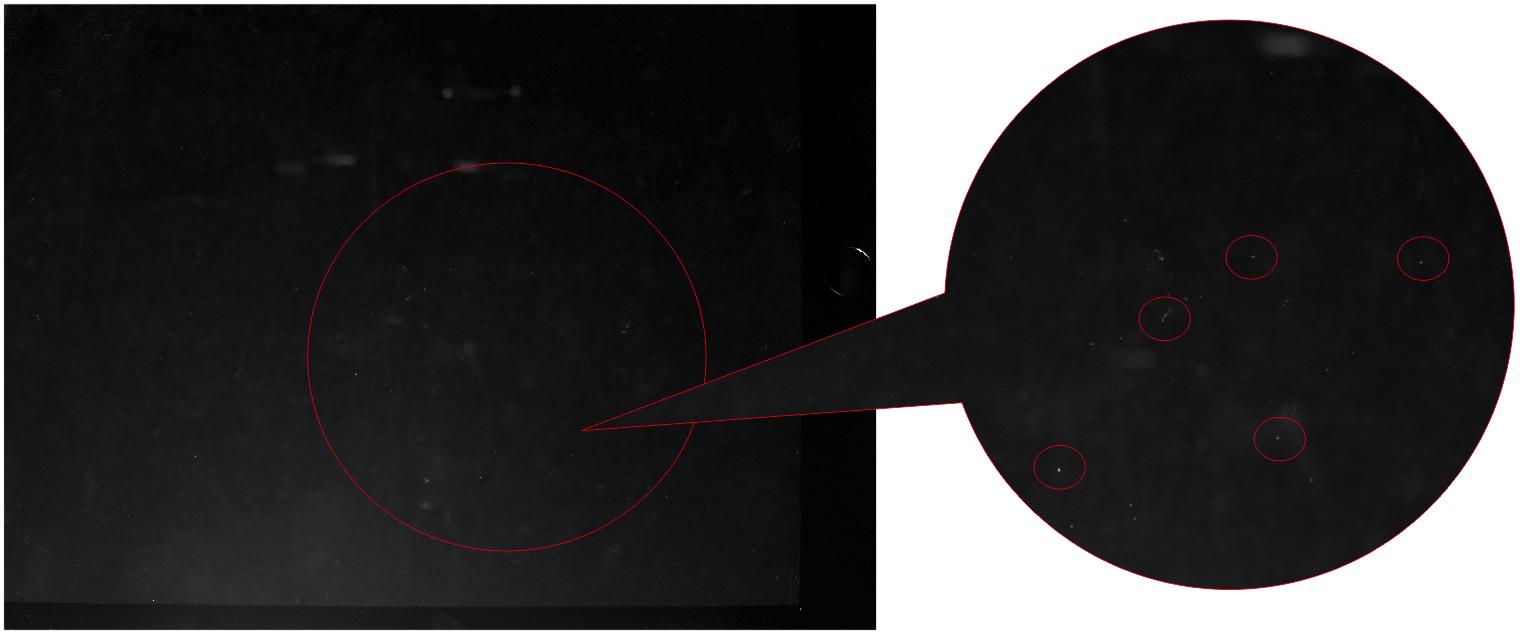

LTS-4BR效果圖

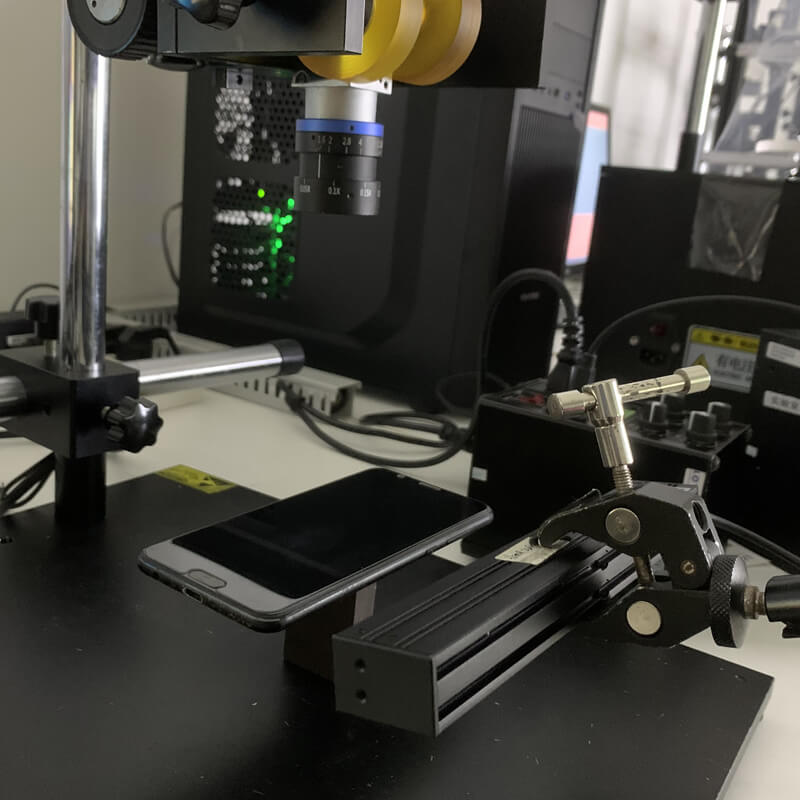

3LINR架構圖

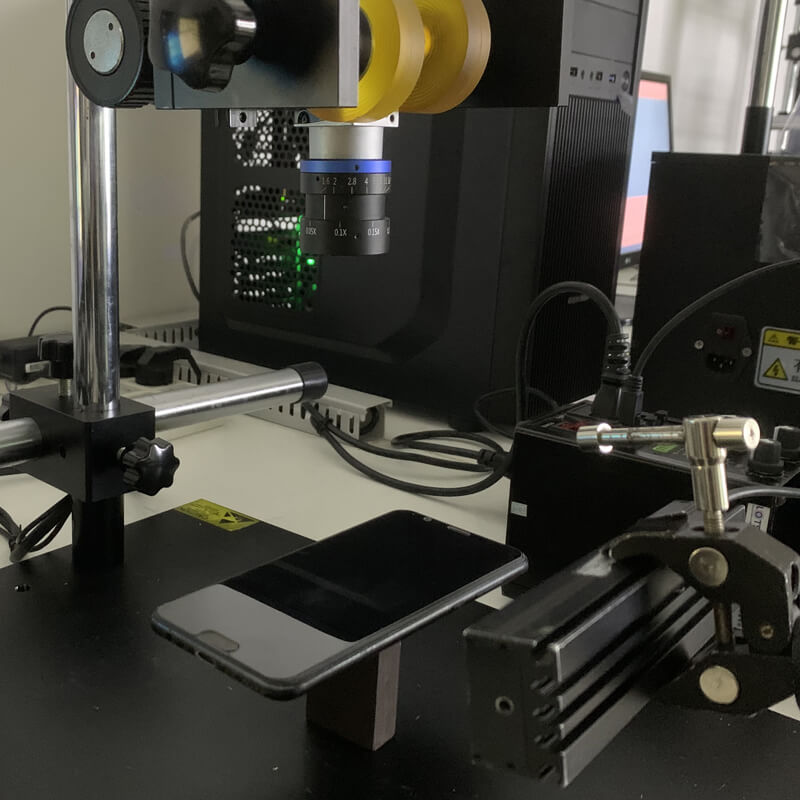

4BR架構圖

案例二、平板電腦屏幕灰塵檢測


檢測要求:視野230*160mm

檢測缺陷特征:灰塵顆粒

  對于大面積產品來說,單側打光對光源的照射角度與均勻性要求高,迷你線光照射的光路會比較平行,條形光源角度相對較大,比較散發。所以對于大面積類產品表面灰塵檢測,條形光源會有亮度漸變的問題存在,而使用迷你線光源則無此問題。具體效果如下圖所示:

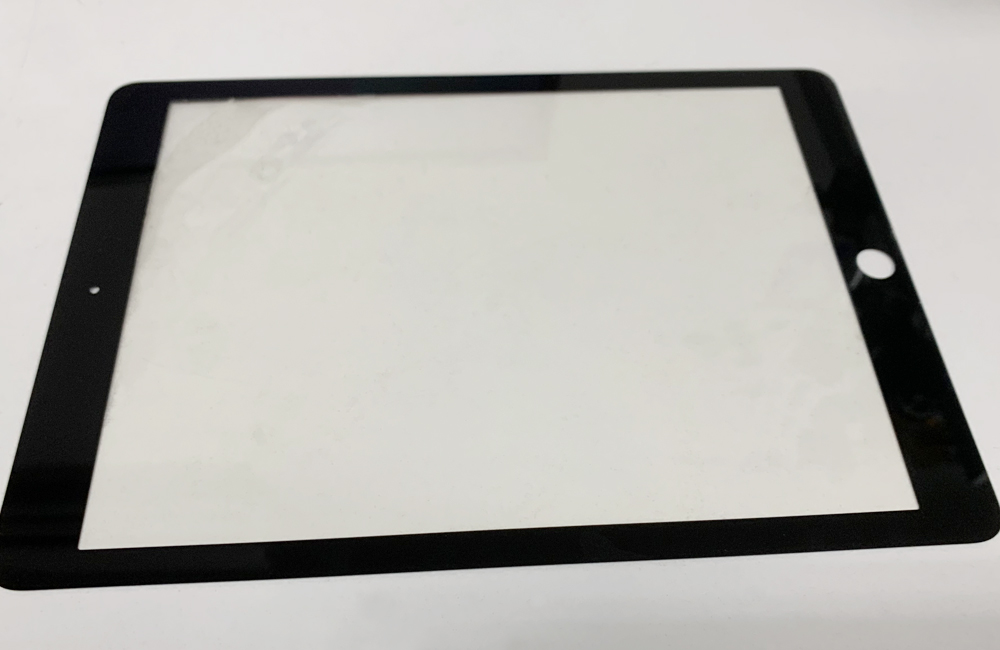

產品實物圖


LTS-3LINR效果圖


LTS-4BR效果圖


3LINR架構圖
4BR架構圖


  迷你線光源3LINR系列光源具有光路平行性好、亮度高特點,結構小巧等優點,可廣泛應用于屏幕灰塵檢測需求。

※各位客戶如需借樣測試購買,可直接聯系我司。
