產品特點:
1.最佳線掃光源配套恒流控制器
2.恒流調光,無閃爍,自動適配最佳調節曲線
3.可高頻觸發,頻率達7.5KHz
4.每通道256級可調,支持RS232通信、LAN通信
5.具備報警LED斷路、LED短路、過流保護、斷電保護等功能

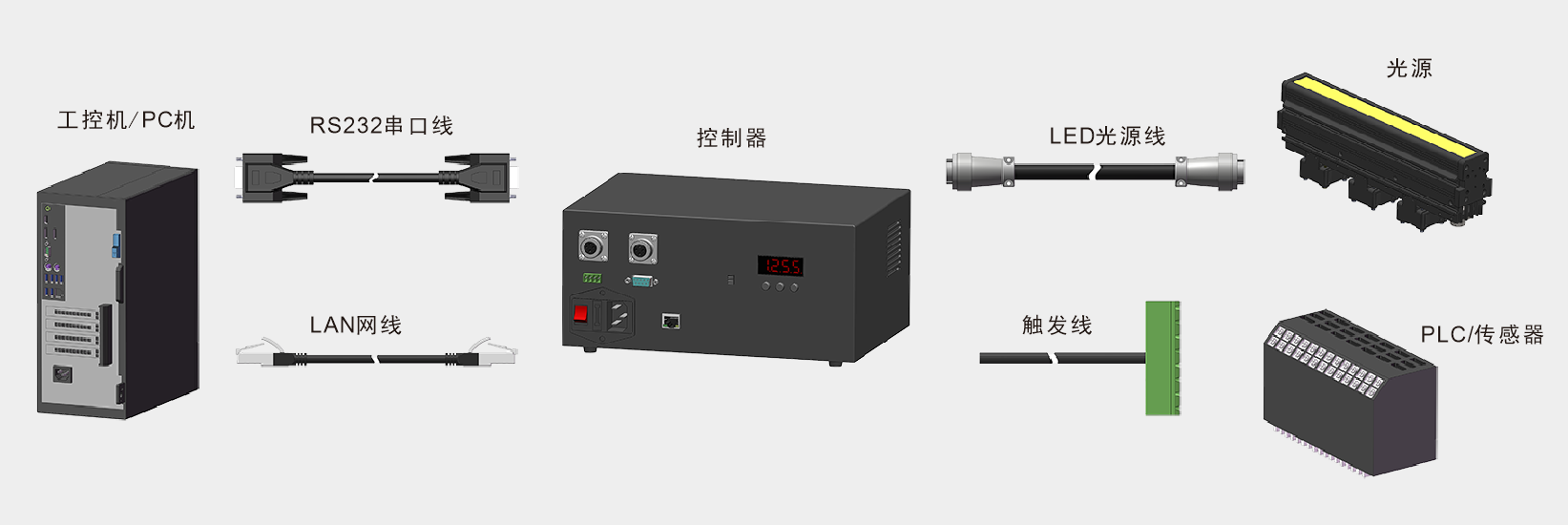

工作系統示例
時序圖
常亮模式(MANU模式):
當外部連接觸發信號時,觸發“+”輸入高電平5-24V “-”接地時,光源滅。
常滅模式(REMO模式):
當外部連接觸發信號時,觸發“+”輸入高電平5-24V “-”接地時,光源亮。

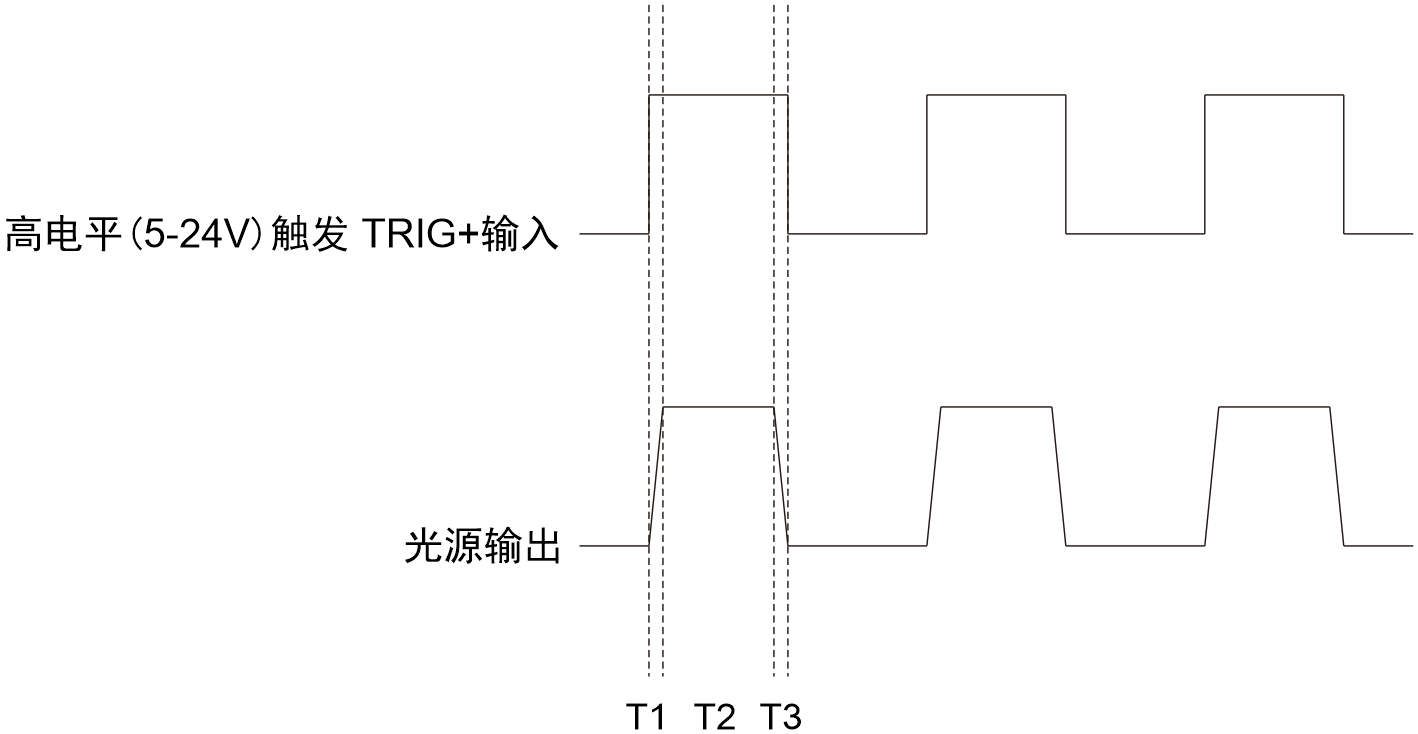

REMO模式觸發時序圖
說明:T1觸發光源打開延時時間,T2光源被觸發后點亮時間,T3觸發光源關閉延時時間,T1≤10us,T3≤10us。

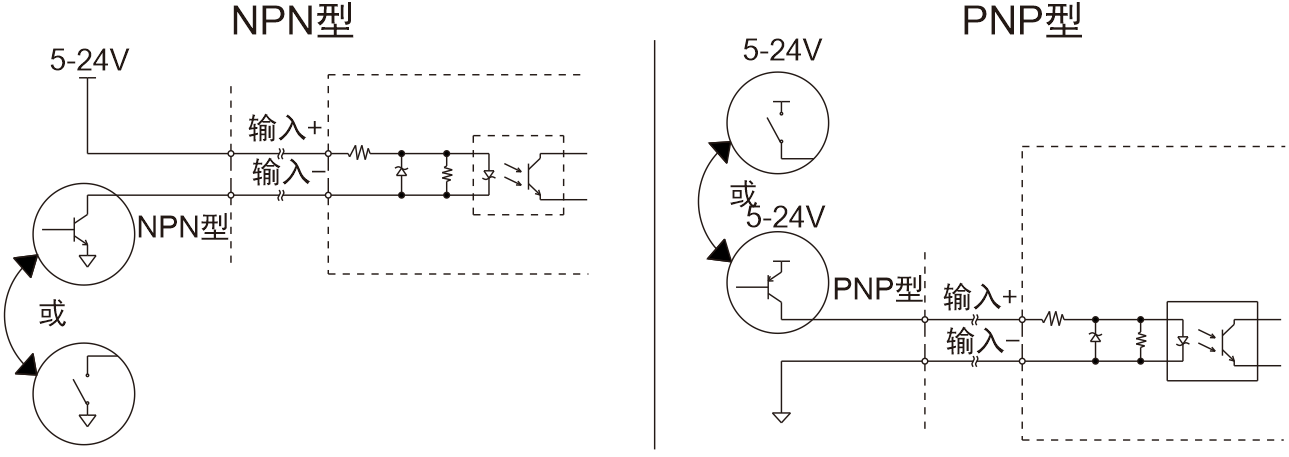

常用外部觸發信號接線方法

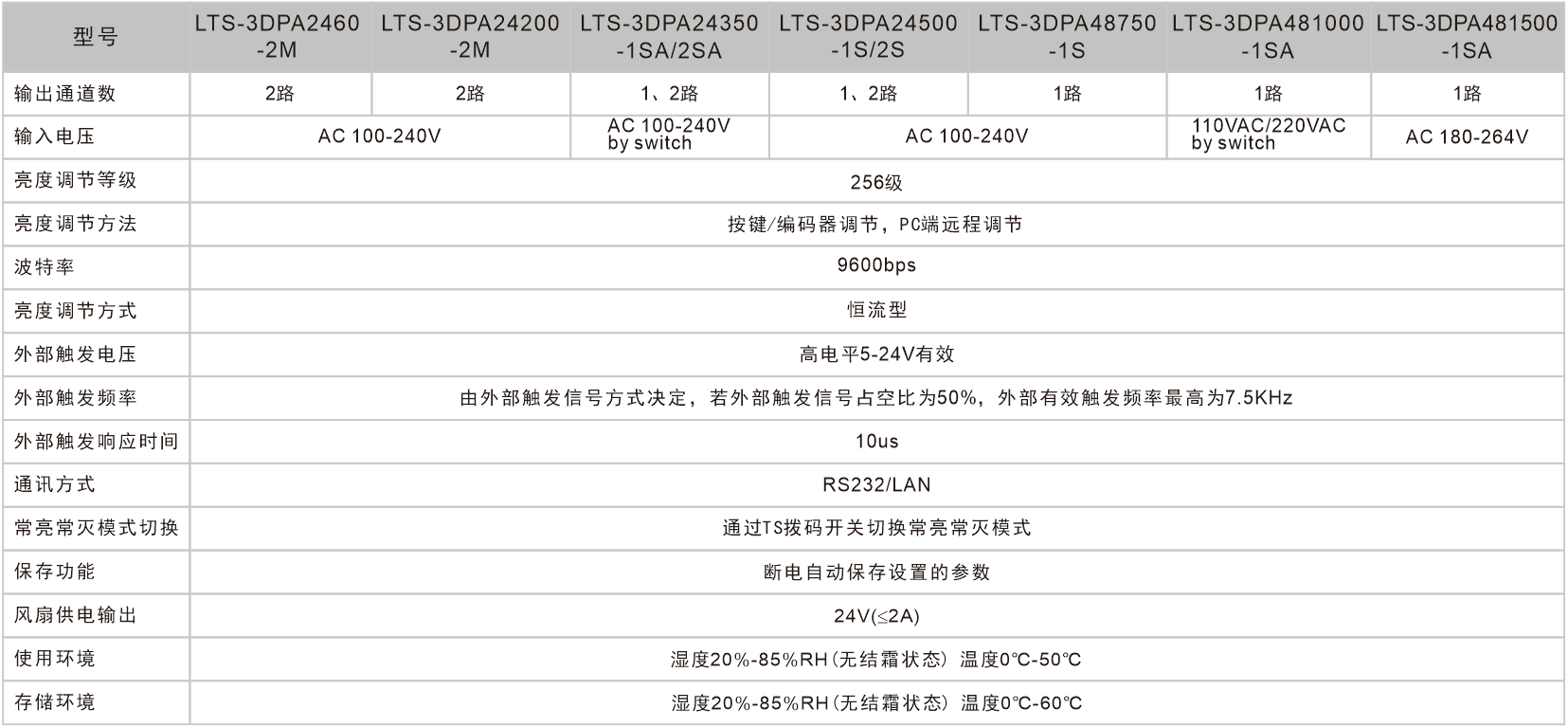

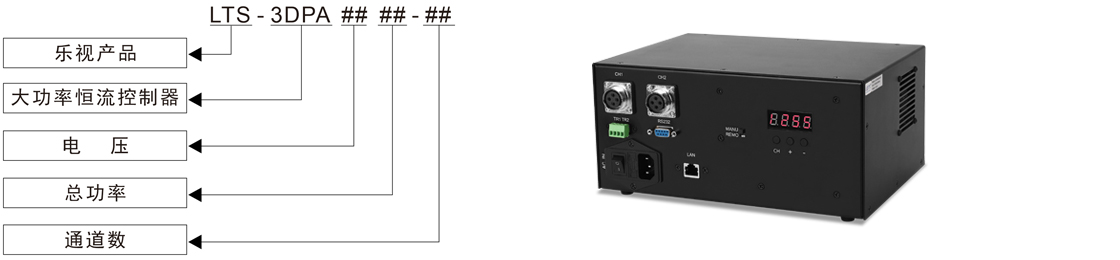

控制器型號
類型 |
型號 |
實際最大總功率 | 單路輸出最大功率 |
通道數 |
外部觸發電壓 |
大功率恒流控制器 |
LTS-3DPA2460-2M |
60W |
60W |
2 |
5-24V |
LTS-3DPA24200-2M |
200W |
120W |
2 |
||
LTS-3DPA24350-1SA |
320W |
320W |
1 |
||
LTS-3DPA24350-2SA |
320W |
240W |
2 |
||
LTS-3DPA24500-1S |
450W |
450W |
1 |
||
LTS-3DPA24500-2S |
450W |
240W |
2 | ||
LTS-3DPA48750-1S |
700W |
700W |
1 | ||
LTS-3DPA481000-1SA |
900W |
900W |
1 | ||
LTS-3DPA481500-1SA |
1350W |
1350W |
1 |
