3代模擬控制器
3APC Series(新)
簡述
3代模擬控制器無級可調,調節范圍廣,觸發延時短,最快5us響應,兼容高低電平觸發,適用范圍廣。
聯系我們
分享該頁面
產品介紹
型號參數
文件下載

產品特點:

1.無級可調,調節范圍廣
2.觸發延時短,最快5us響應
3.兼容高低電平觸發,適用范圍廣

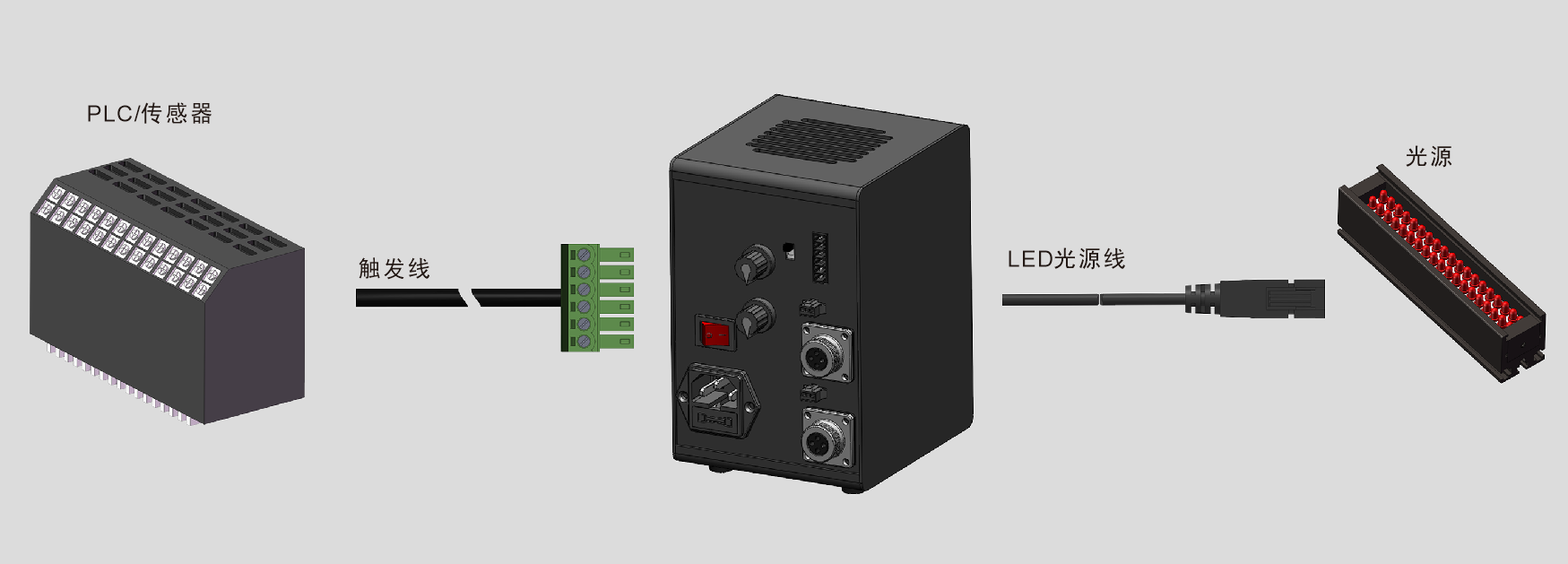

工作系統示例

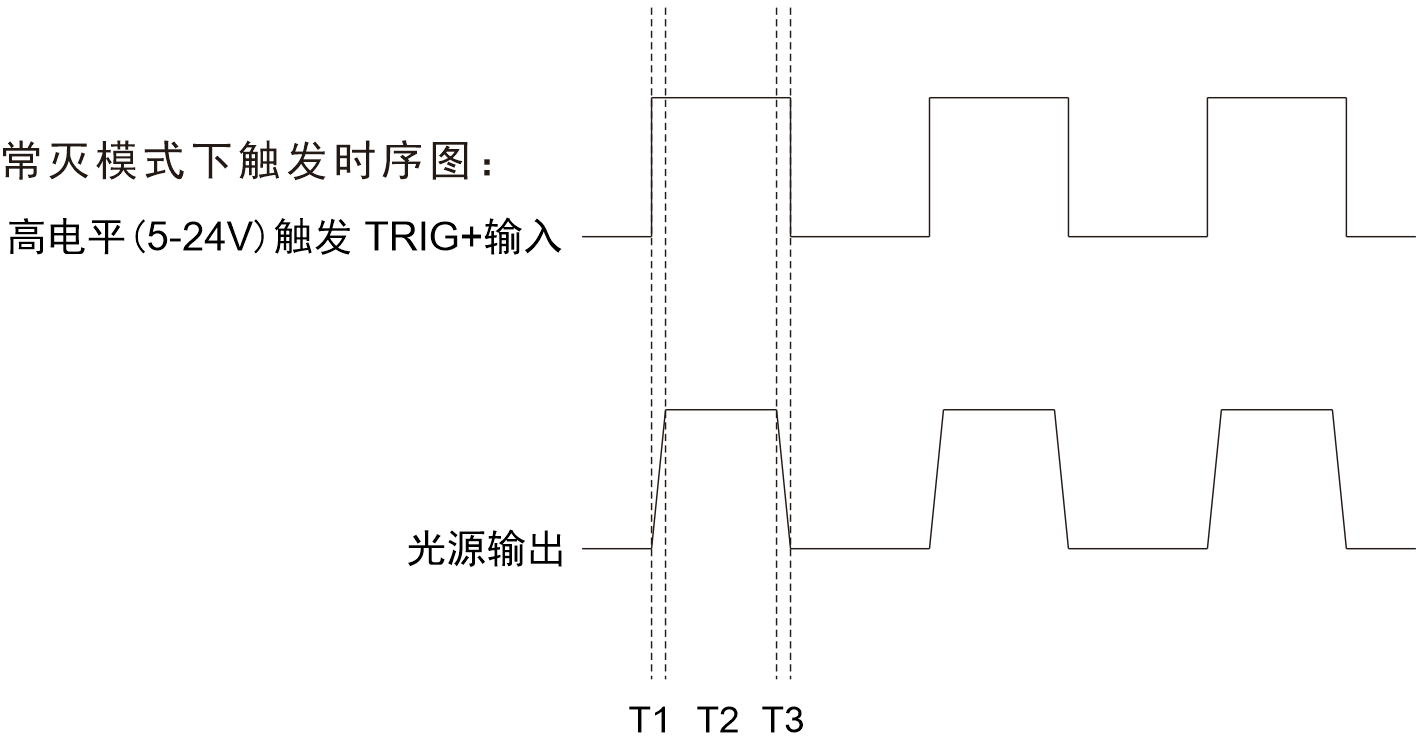

24W-60W控制器觸發時序圖

說明:T1為觸發打開光源延時時間,T2為光源被觸發打開時間,T3為觸發關閉光源延時時間,T1≤80us,T3≤80us。例:外部輸入頻率為100Hz,占空比為50%,T2=(1/100*1000000)/2-80=4920us。


120W-200W控制器觸發時序圖

說明:T1為觸發打開光源延時時間,T2為光源被觸發打開時間,T3為觸發關閉光源延時時間,T1≤3us,T3≤3us。例:外部輸入頻率為100Hz,占空比為50%,T2=(1/100*1000000)/2-3=4997us。

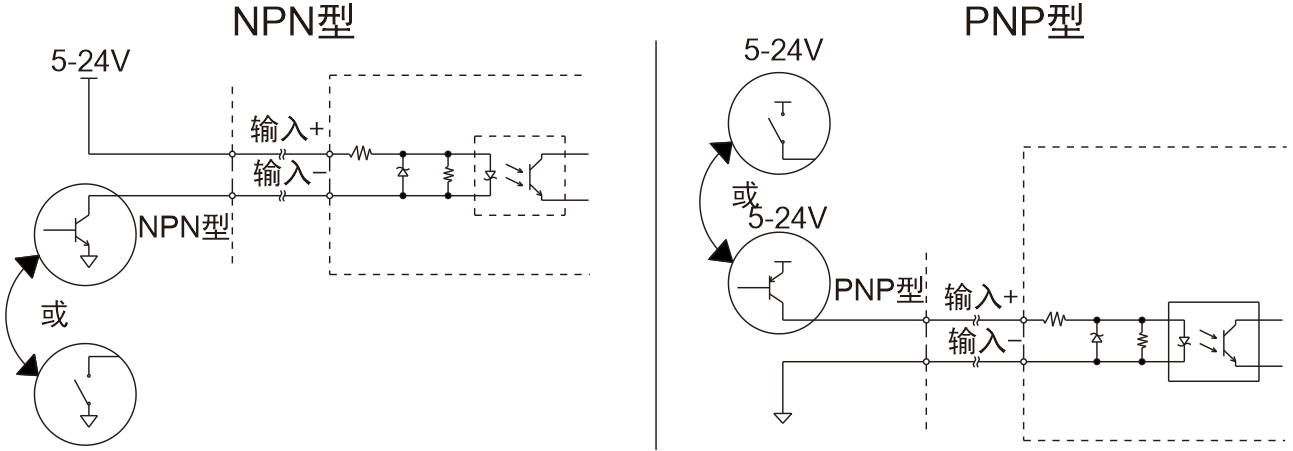

高電平觸發控制器觸發接線方法

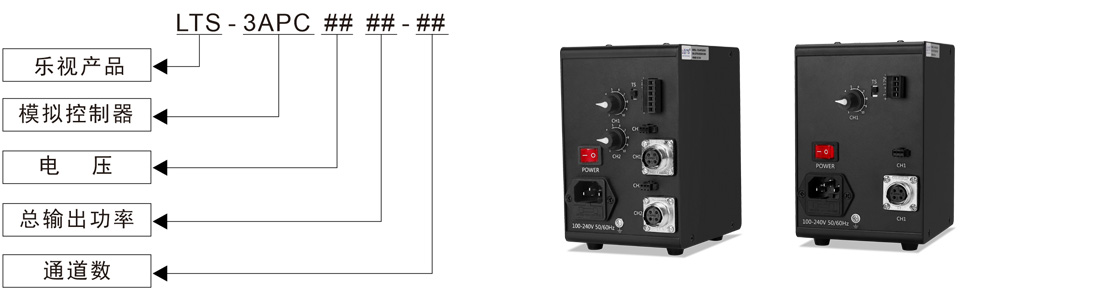

編碼規則:



控制器型號

類型 型號 輸出電壓 總輸出功率 單路輸出最大功 通道數 外部觸發電壓
小功率模擬控制器 LTS-3APC2424-1 12-24V 24W 24W 1 5-24V
LTS-3APC2424-2 12-24V 24W 24W 2
LTS-3APC2424-4 12-24V 24W 24W 4
中功率模擬控制器 LTS-3APC2460-1 12-24V 60W 60W 1
LTS-3APC2460-2 12-24V 60W 30W 2
LTS-3APC2460-4 12-24V 60W 24W 4
  LTS-3APC24120-1 12-24V 120W 120W 1
  LTS-3APC24120-2 12-24V 120W 90W 2
  LTS-3APC24120-4 12-24V 120W 60W 4
  LTS-3APC24200-1 12-24V 180W 180W 1
  LTS-3APC24200-2 12-24V 180W 90W 2
   LTS-3APC24200-4  12-24V 180W 60W 4

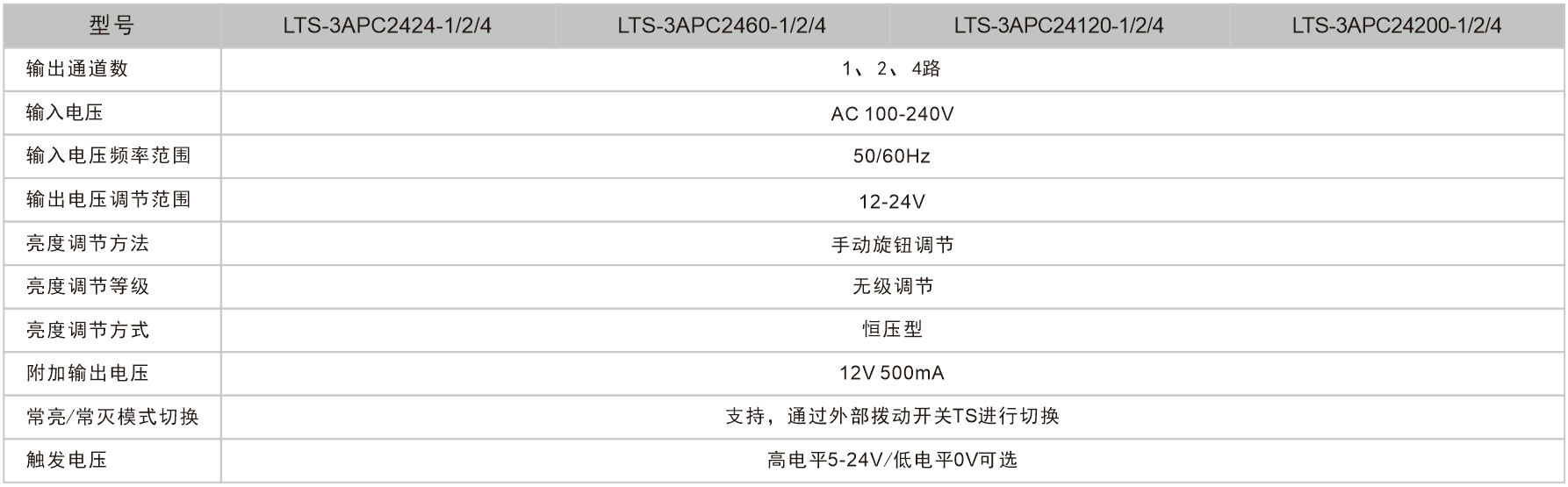

產品規格參數表:
