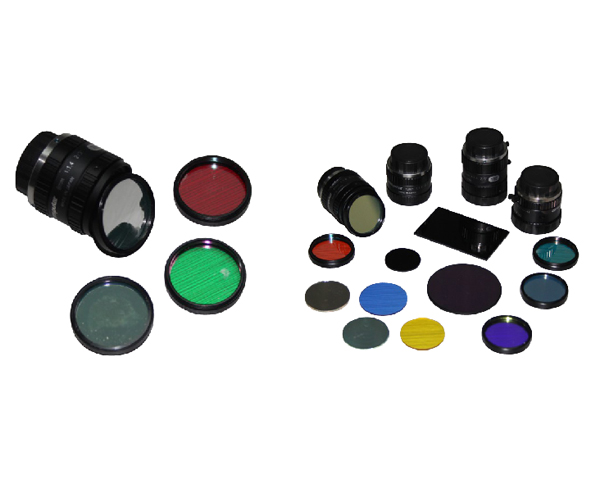

產品特點:
機器視覺系統成功的關鍵是能否得到一幅對比度良好的圖片,而提高圖像的對比度,除了光源,另一個重要角色就是濾光鏡了。理想的濾光鏡,應該使系統不需要的圖像信息與目標點分離,并提高目標信息在圖像中的對比度,且保持長期的光學穩定性。

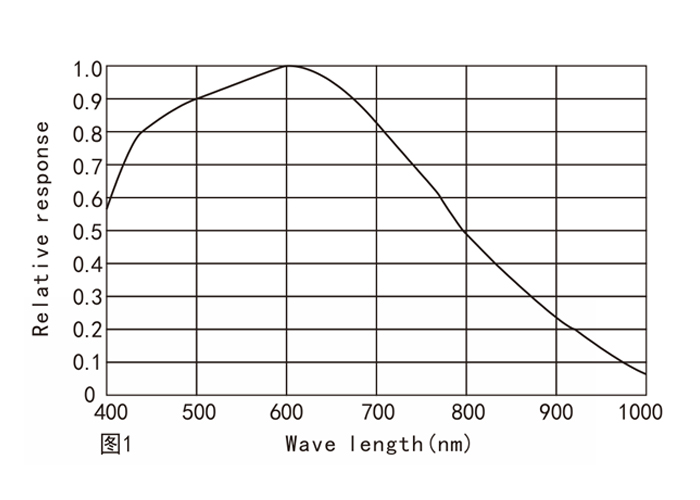

工業相機的光譜靈敏區域一般在400-700nm可見光,感應最靈敏的位置,一 般是紅光。(見圖1)整個感光范圍可包括:紫外、可見光和近紅外波長。根據工業相機的感光度范圍及照明條件,常用機器視覺濾光鏡一般包括紫外線(UV), 可見光和近紅外(NIR)的部分波長。根據波長分類,可分為:紫外濾光鏡、可見光濾光鏡、近紅外濾光鏡。根據過濾類型,可分為短波通濾光鏡、長波通濾光 鏡、窄帶濾光鏡等。
使用可見光濾鏡可以提高圖像銳利程度。也可以有選擇地只讓特定波段的光線通過,達到特殊效果。比如,將紅外濾鏡和紅外光源同時使用,可以確保圖像完全不受環境變化的影響?;蛘撸囟úǘ蔚膸V鏡配合紫外光源使用,檢測熒光、防偽的效果也非常好。
下圖為使用不同波長濾光鏡之后對比圖。頂端為原始圖片。下行第一幅圖為未使用濾光片,采用黑白相機所拍圖片,第 二幅采用綠色濾光鏡,第三幅圖采用紅色濾光鏡,第四幅圖采用了藍色濾光鏡。
機器視覺濾光鏡實際應用案例

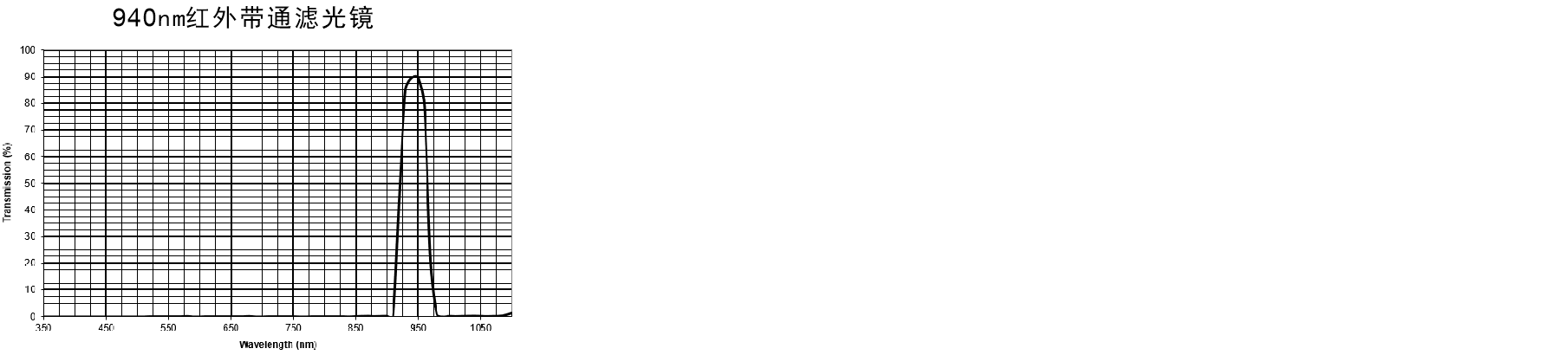

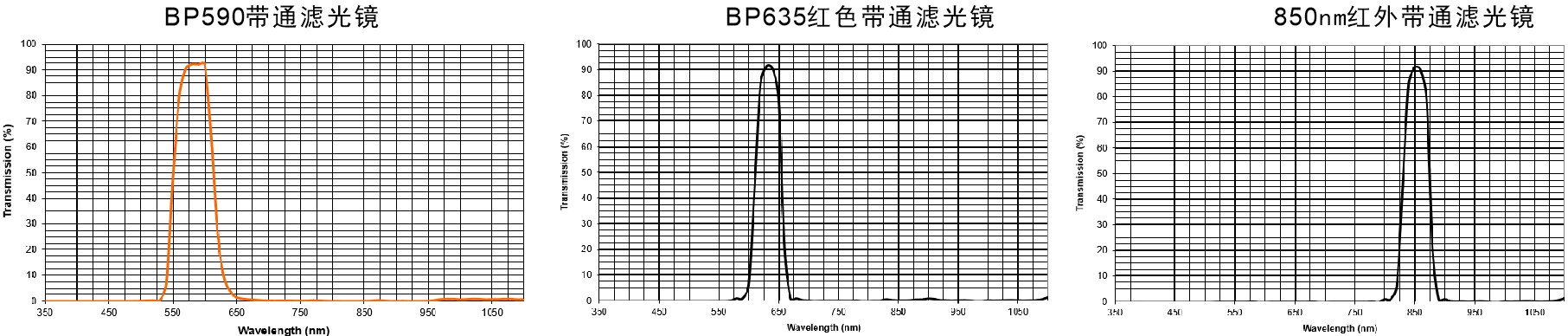

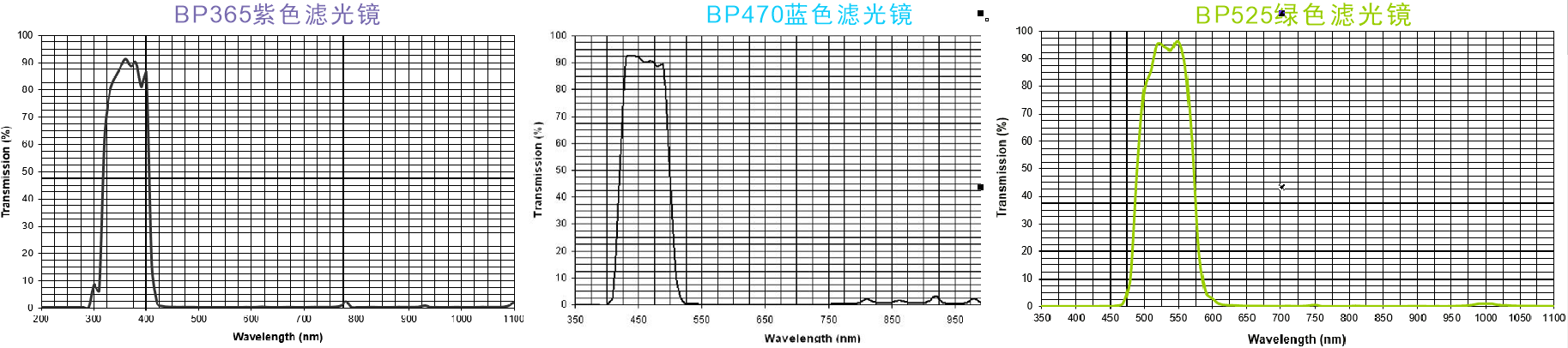

濾光鏡曲線圖:
型號 |
參數規格(C接口專用) |
直徑 |
LTS-LG660D30 |
波長660nm 紅色 |
M30/27.5/43 |
LTS-LG525D30 |
波長525nm 綠色 |
M30/27.5/43 |
LTS-LG470D30 |
波長470nm 藍色 |
M30/27.5/43 |
LTS-LG850D30 |
波長850nm 近紅外 |
M30/27.5/43 |
LTS-LG940D30 |
波長940nm 紅外 |
M30/27.5/43 |
* 如有其它特殊要求,可根據客戶要求進行定制。 |
