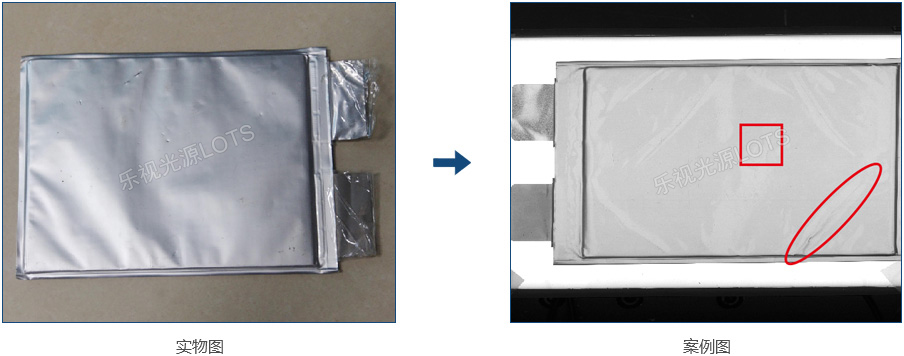

鋰電池輪廓以及表面臟污劃傷
使用光源:LTS-2SDL400-W
檢測鋰電表面臟污折皺、劃傷多種缺陷,電池表面光滑反光,使用隧道光源整體成像均勻,并且能夠凸顯表面特征。

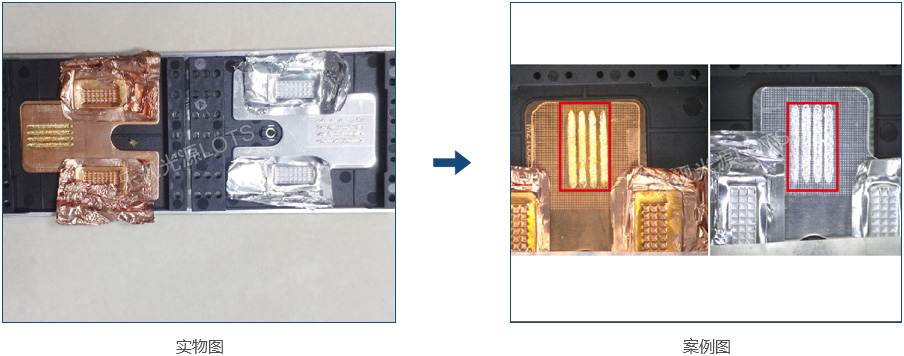

鋰電池焊接輪廓檢測
使用光源:LTS-RN12030-W
檢測鋰電池焊接輪廓寬度,使用低角度環(huán)形光源,突出焊接位置輪廓,對比明顯。

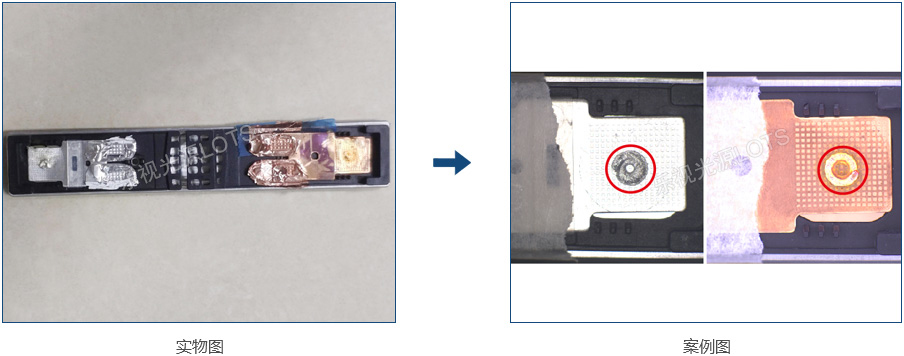

鋰電池焊錫輪廓檢測
使用光源:LTS-DM152-W+LTS-COX60-W
檢測同一個(gè)工位鋰電池陰極和陽極的焊印,使用圓頂光源對陽極焊錫比較明顯,陰極需均勻且有垂直光,圓頂配同軸光源可以有很好的效果。

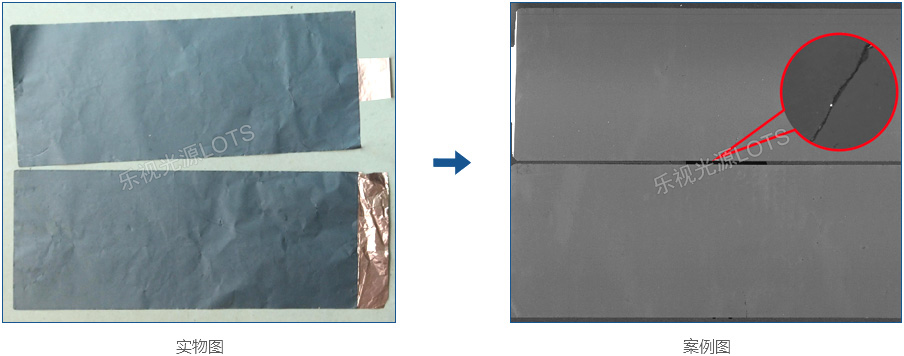

鋰電池電芯膜表面缺陷檢測
使用光源:LTS-2SDL300-W
檢測黑色電池電芯膜表面凹凸點(diǎn)、劃傷、折皺等等,使用隧道線光圖像整體均勻,各種缺陷特征對比明顯。
