電容針腳定位檢測
使用光源:LTS-RN7090-B
電容金屬針腳高反光,因針腳突起懸空底部為黑色,用高角度環形光針腳端面打亮,對比度非常明顯。

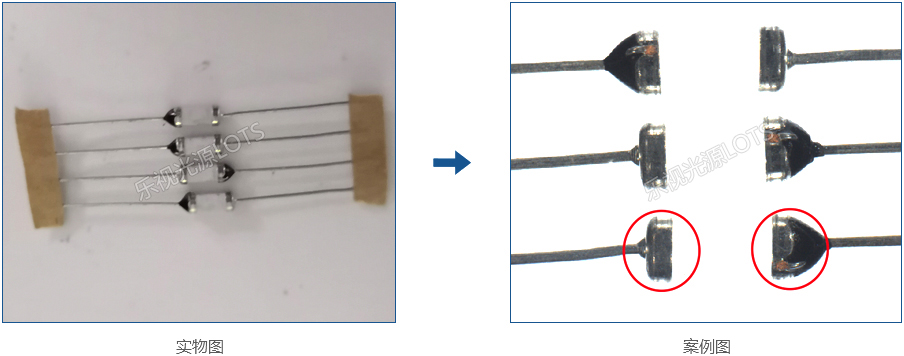

電阻方向區分
使用光源:LTS-FPQ120120-W
電阻只需區分出上下連接口的輪廓,使用方形無影光源打亮底面,輪廓呈現黑色,上下接口區分明顯。

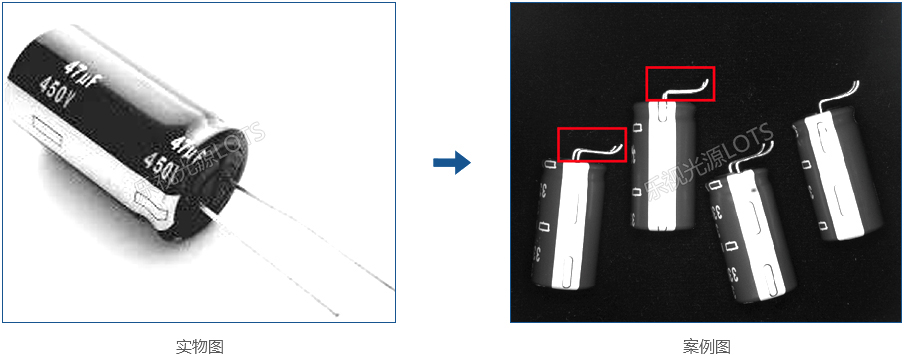

電容引腳檢測
使用光源:LTS-RN9070-B
電容引腳屬于高反光,選擇高角度環光源集中光斑打亮引腳,引腳發亮底部發黑,對比度明顯。

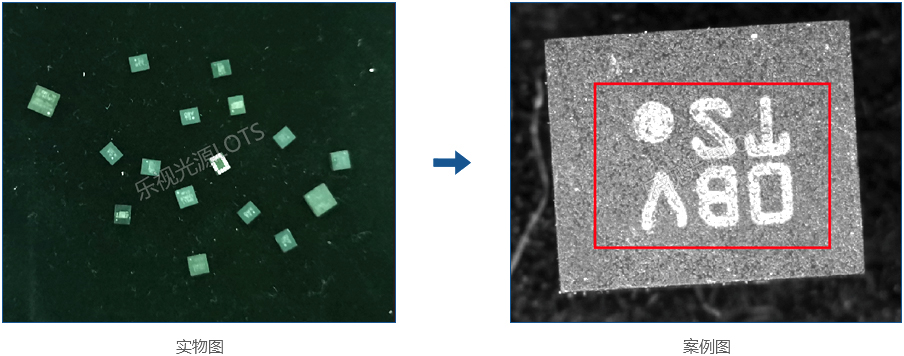

拆機件電容字符檢測
使用光源:LTS-RN7430-W
電容表面比較粗糙,字符信息下凹于表面,使用低角度環光把表面字符打亮,背景偏暗,突顯字符。 。
