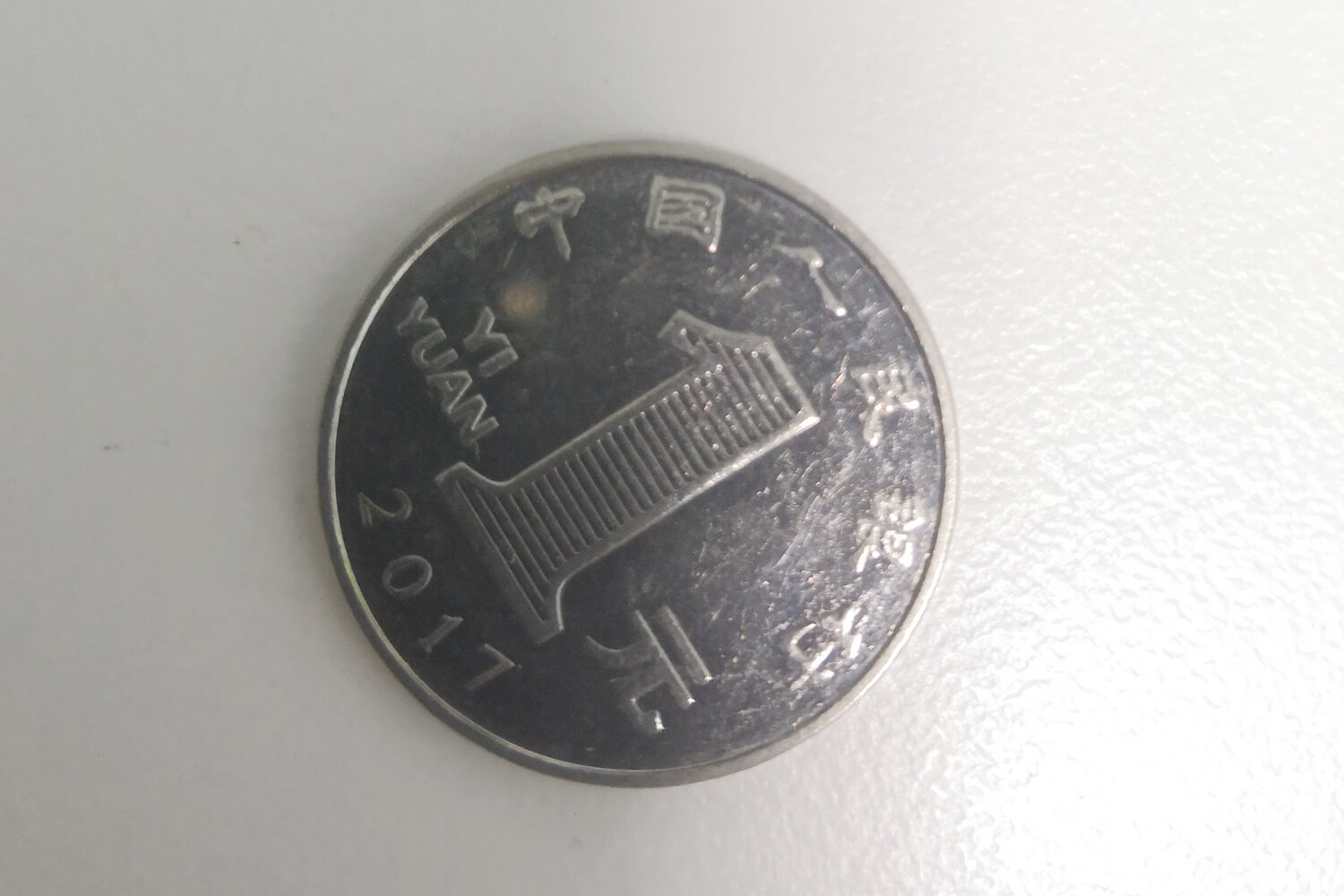

實物圖字符面

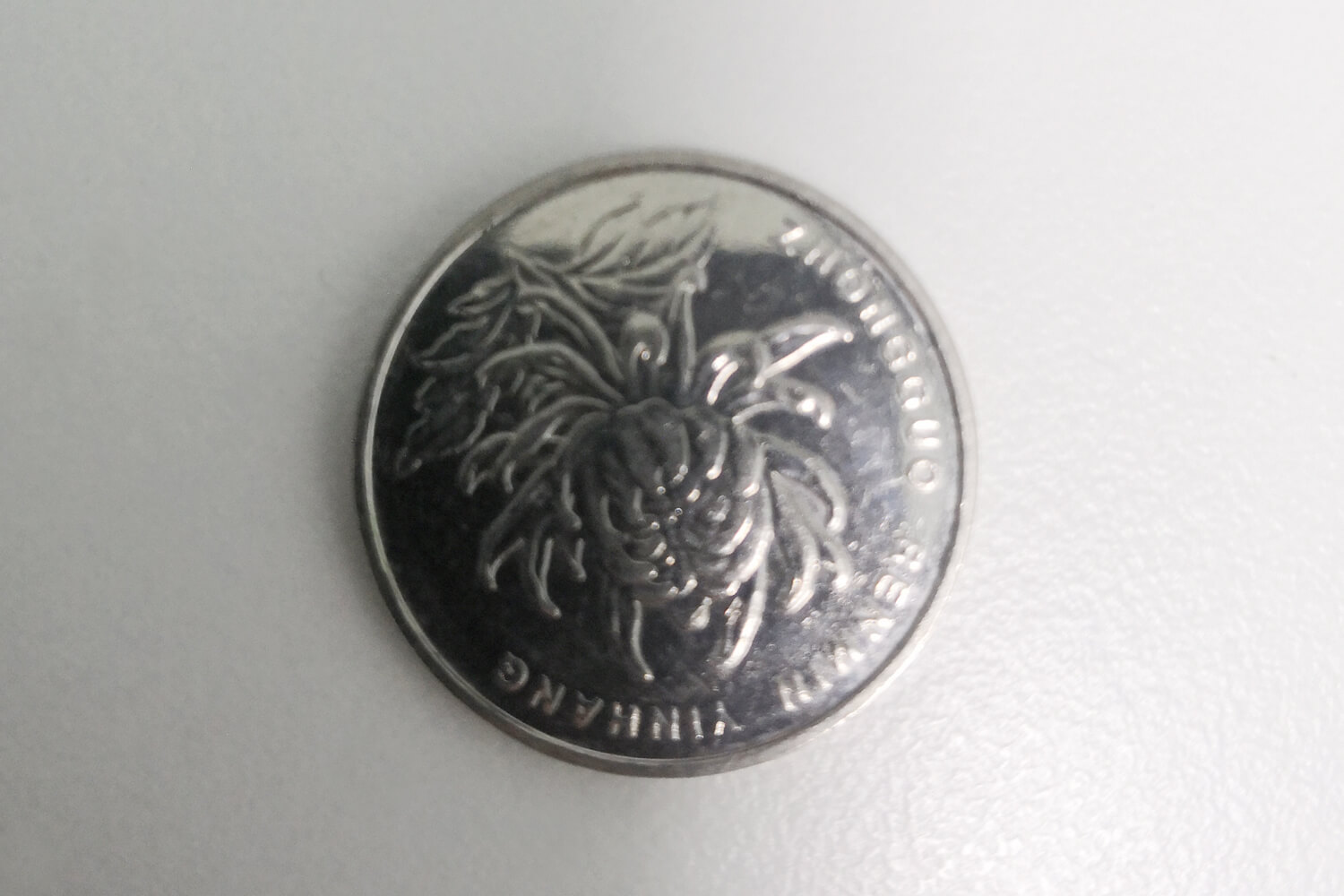

實物圖花面
案例分析:
上圖為通貨硬幣,有兩面需要檢測,字符面以及花面,檢測內容為表面鑄件崩缺、表面劃痕等缺陷。表面銀色光滑面,反光嚴重,字符面內容稍微簡易,花紋面表面復雜,對于高要求檢測光源選型難度高。
打光評估:
使用環形、條形等常規光源打光不理想,反光嚴重、對比度不夠高。綜合考慮使用同軸光源類型,同軸光能夠消除反光,且光路垂直,能提升表面凹凸對比。同時也考慮平行同軸光,平行同軸光比同軸光光路更加垂直。下面我們將對比分析同軸光源和平行同軸光源區別。
下圖為同軸光照射效果圖:表面整體均勻,字符、劃痕明顯。但是背景與特征對比度不夠高。

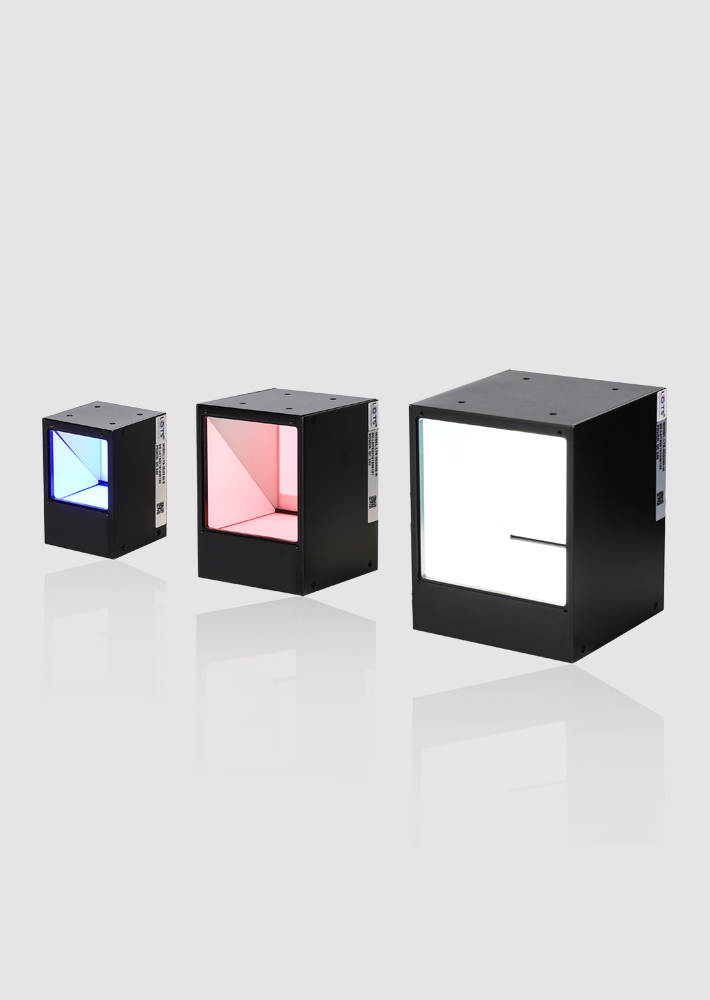

同軸光源

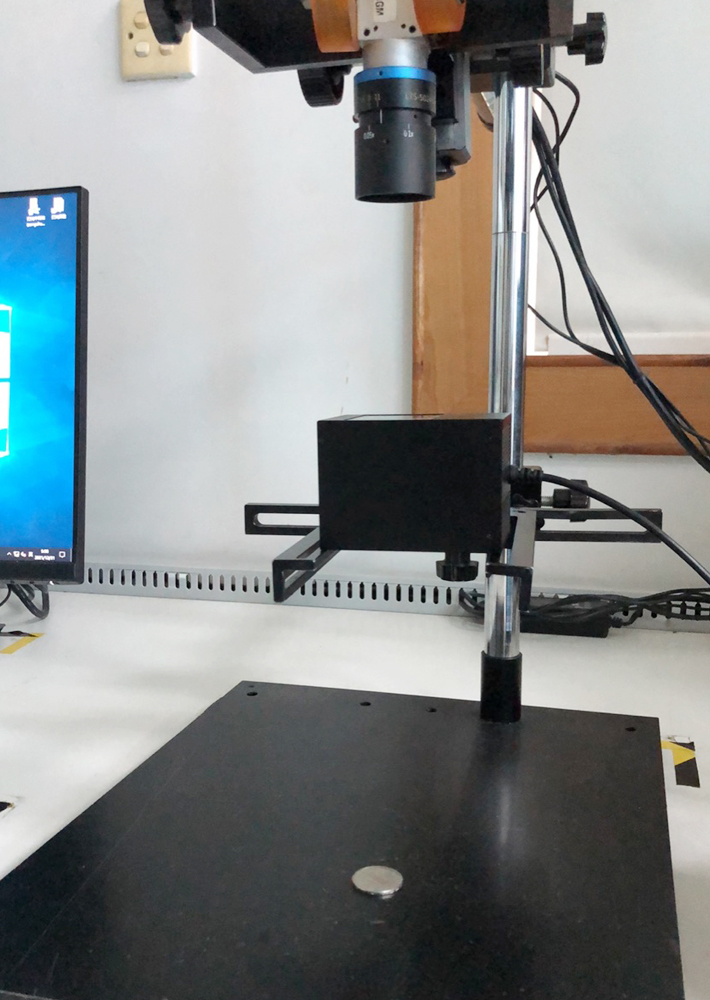

光源架構圖

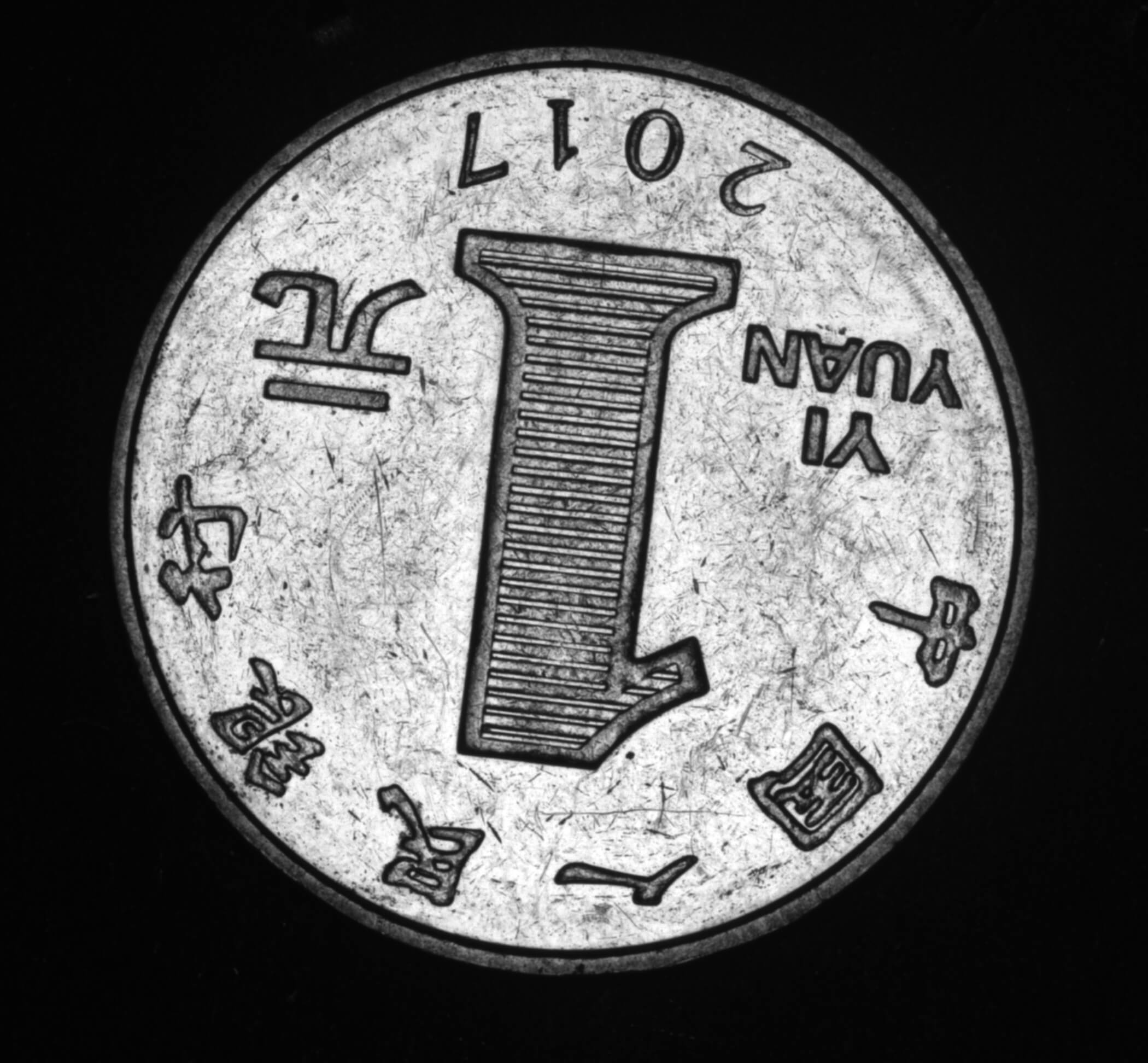

字符面效果圖
花面效果圖
下圖為平行同光源照射效果圖:表面整體均勻,字符、花面圖案、劃痕明顯,效果非常好。

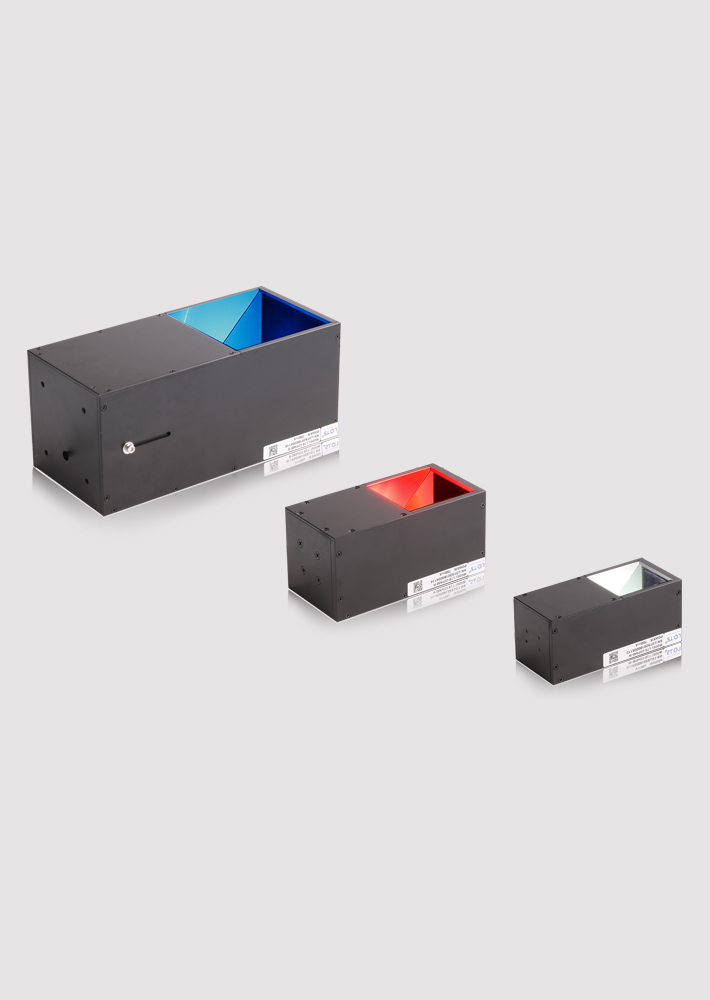

同軸平行光源

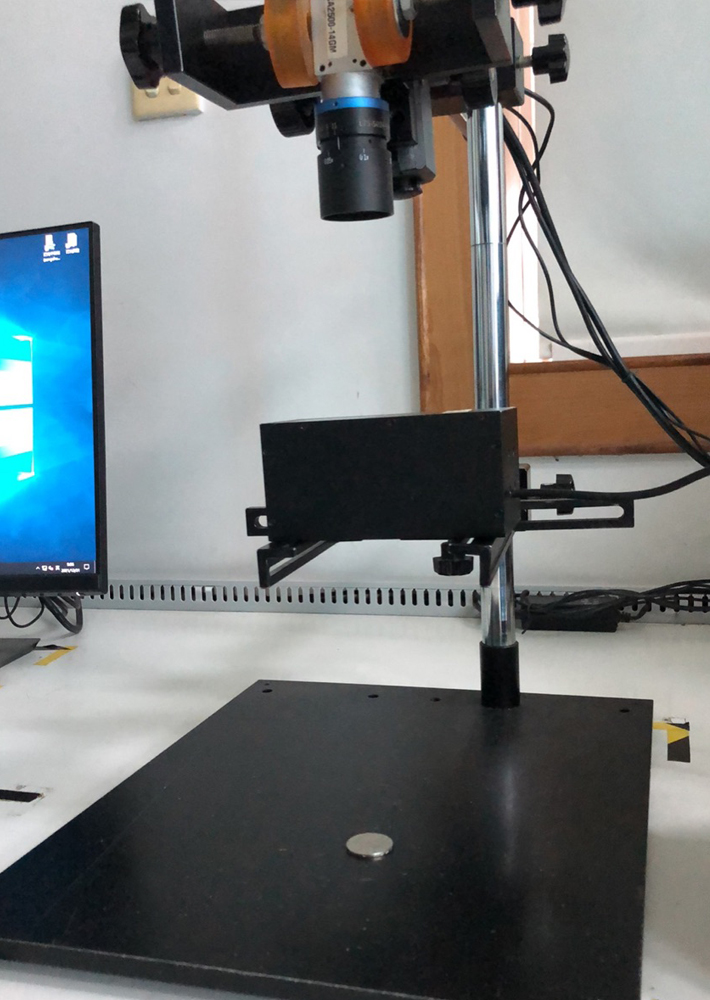

光源架構圖

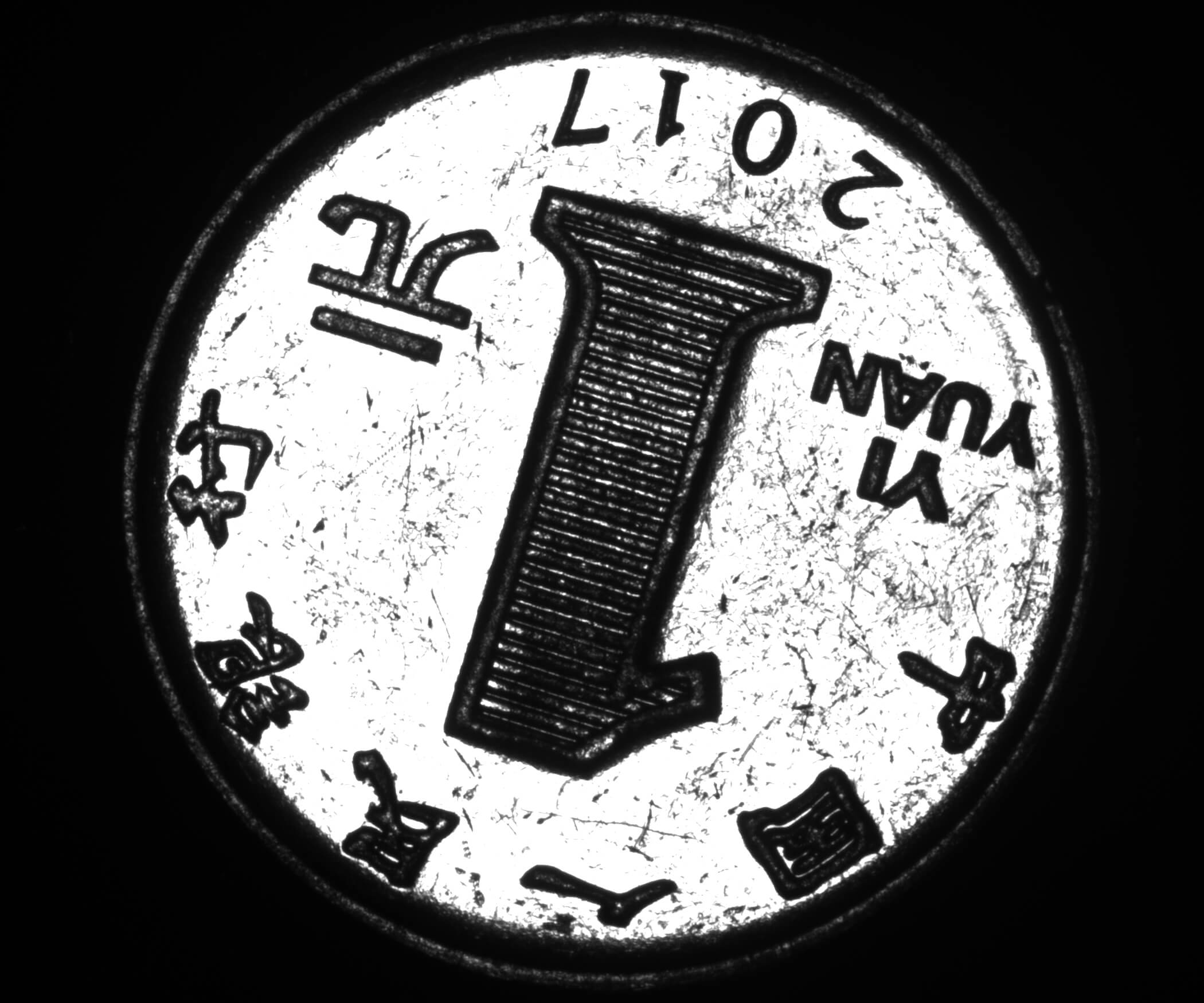

字符面效果圖

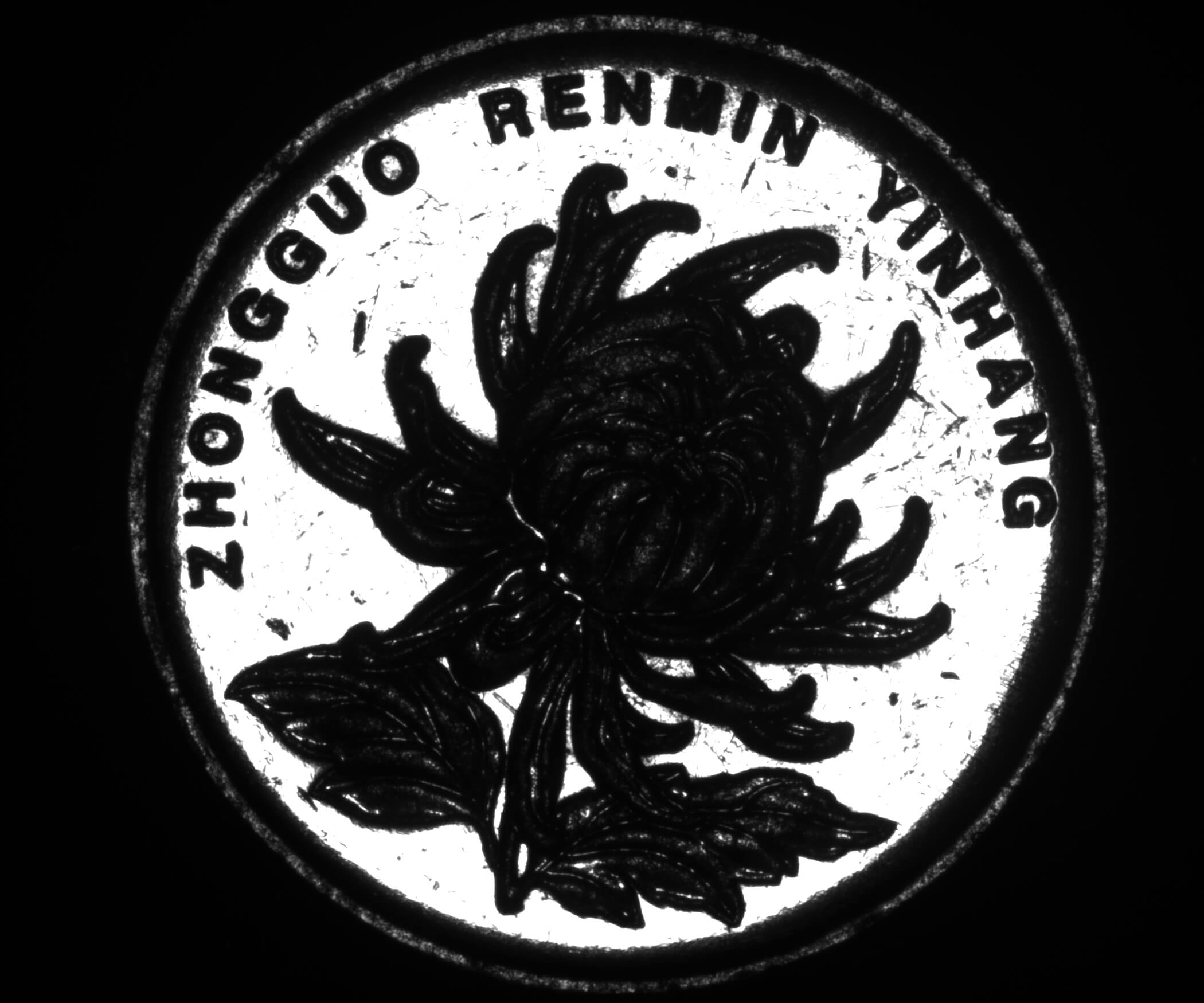

花面效果圖
總結:
同軸光源類型都能夠消除反光、光路垂直,合適表面檢測應用。平行同軸光平行性比同軸光源更好,對比度更加明顯。需要注意的是平行同軸光只合適表面平整光滑面檢測,而同軸光源雖然光路垂直性稍差,但更合適更多的場景應用。
