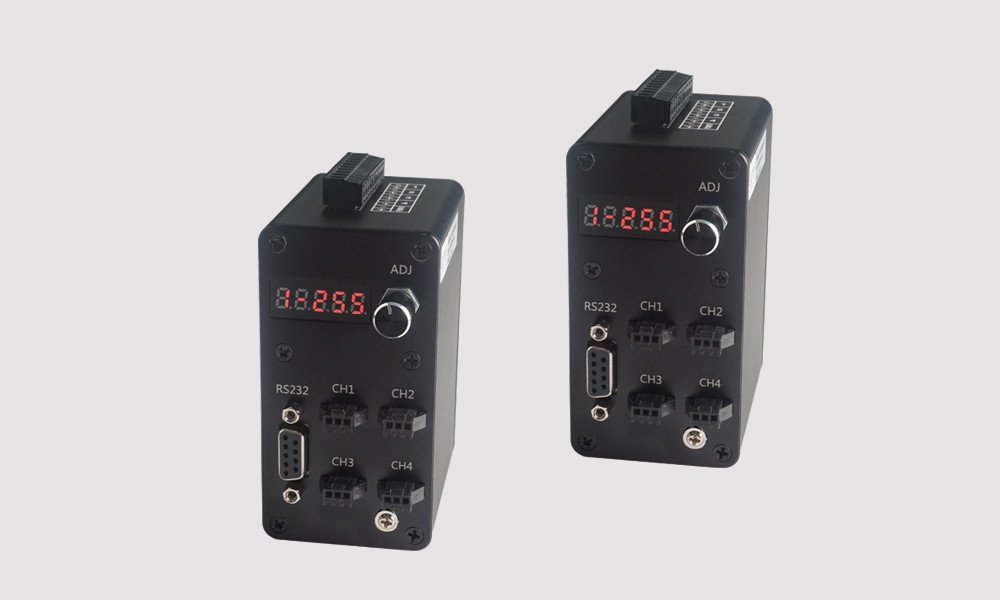

樂視科技最新研發特色產品-3DPC系列數字控制盒，采用STM32單片機控制，體積小巧，功能強大，性價比高。
產品特點
★鋁合金外殼，散熱好；
★高性價比配套照明最佳方案 ；
★PWM常亮與頻閃功能模式可選 ；
★頻閃點亮?xí)r間0-255ms可設；
★10us快速響應，256級亮度可調；
★配備12V 500mA相機供電接口。

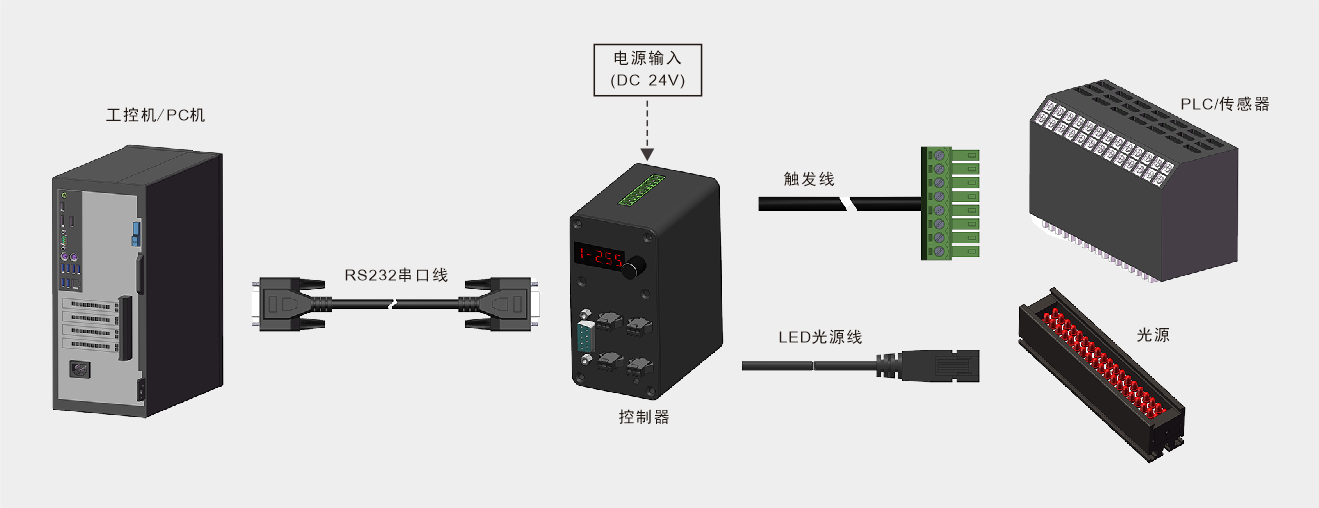

工作系統示例
時序圖
常亮模式(H 1模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源滅。
常滅模式(H 0模式)：
當外部連接觸發信號時，觸發“+”輸入高電平5-24V “-”接地時，光源亮。

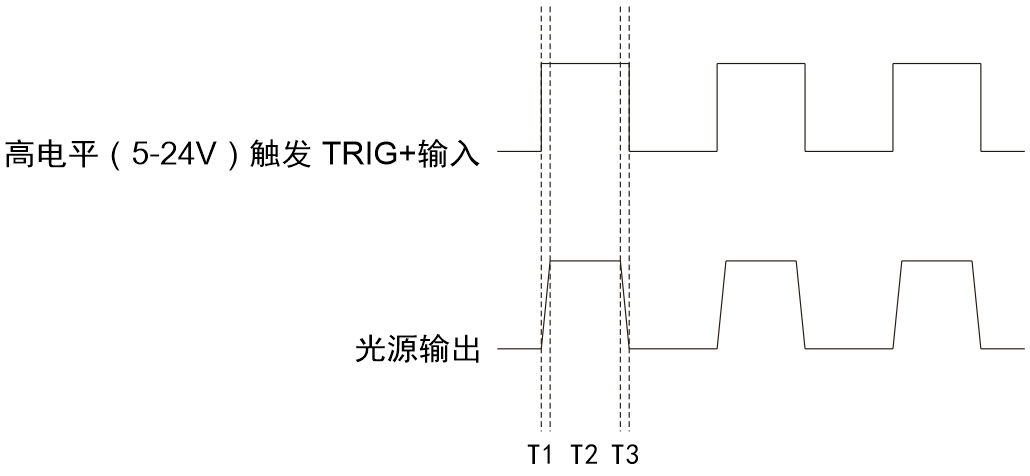

常滅模式（H0模式）觸發時序圖
說明：T1觸發光源打開延時時間，T2觸發光源關閉延時時間，T3光源被觸發后點亮?xí)r間，T1≤10us，T3≤10us。

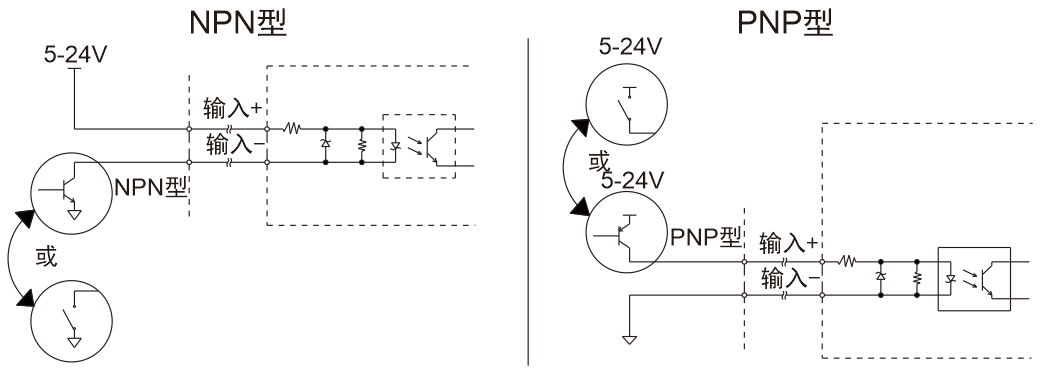

控制器接線方法

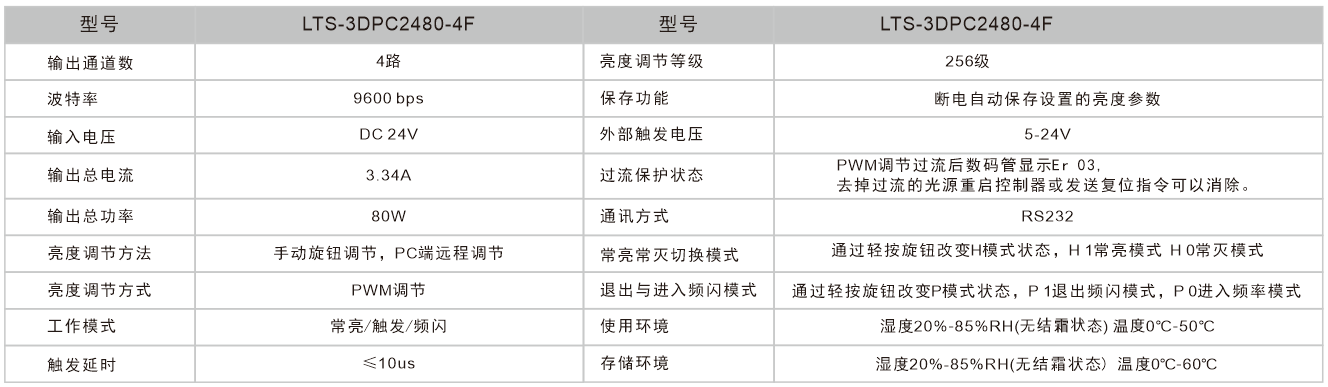

控制器參數

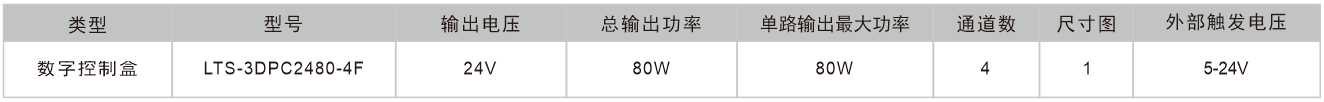

控制器型號

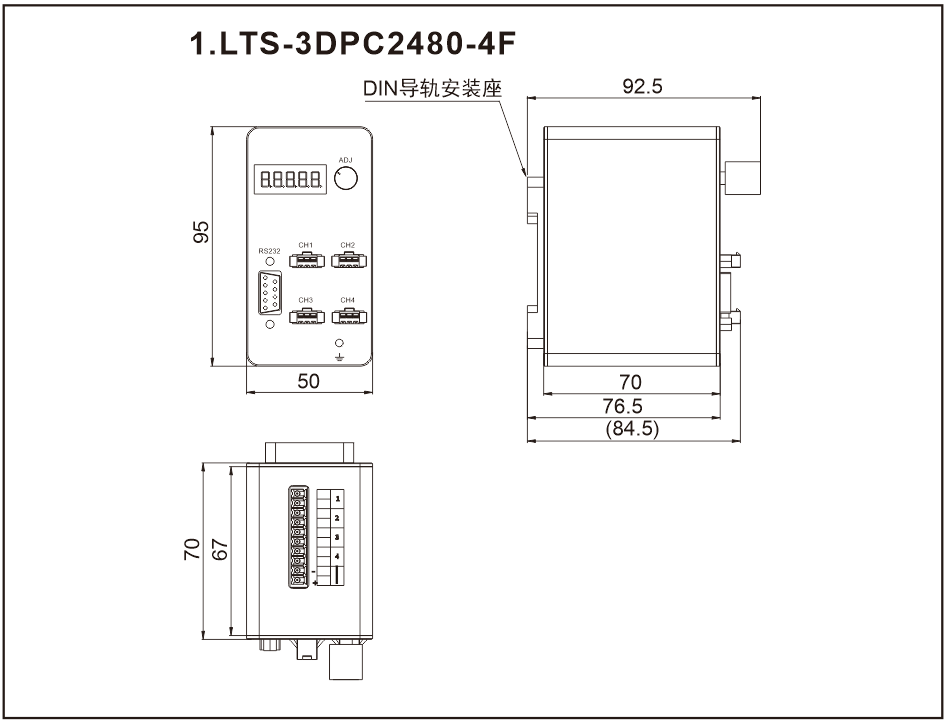

外形尺寸
免費借樣
★各位客戶如需借樣測試購買，可直接聯系我司。
