光柵同軸線光源應用案例
2022-06-29
分享
光柵同軸線光源應用案例

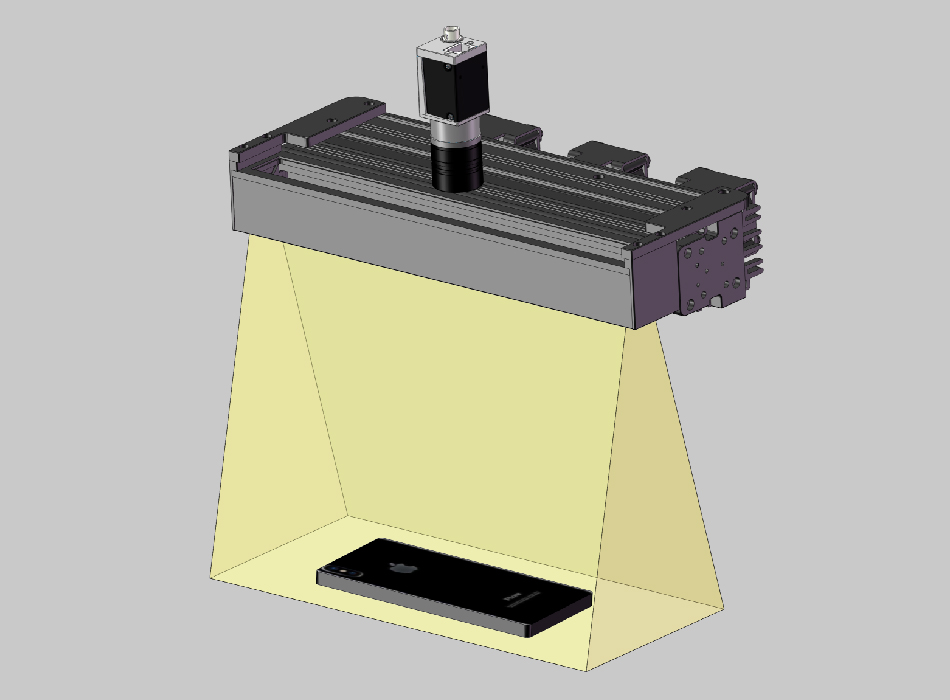

 原理:

使用新型光學元件,配合同軸線光源可對光滑表面進行凹凸檢測。光源上配有光柵元件,當檢測到凹凸點時,條紋的成像就會發生變形,此變形的位置即為凹凸點的位置。

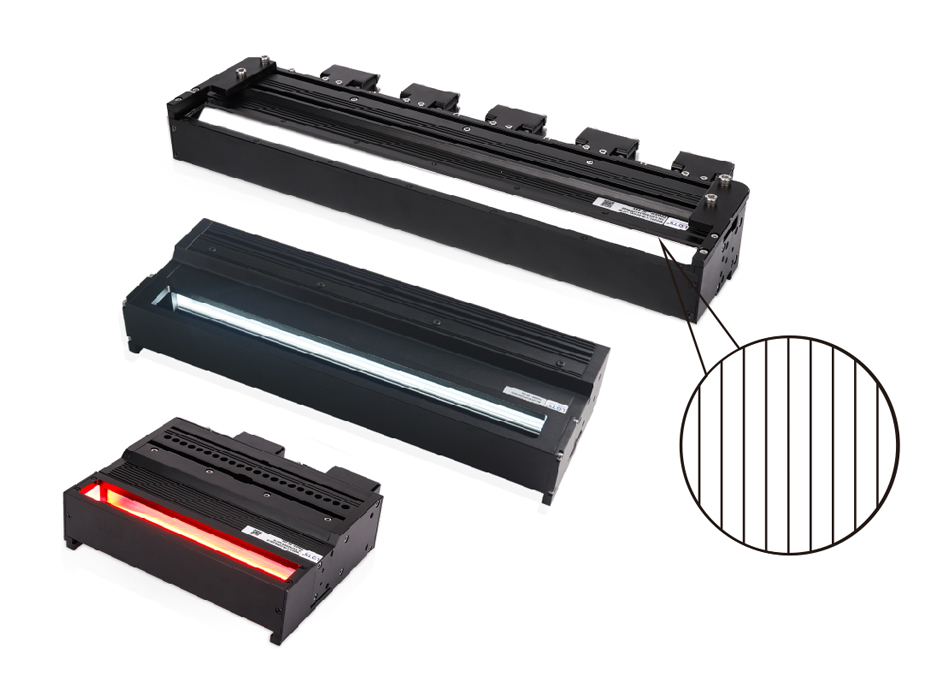

 產品特點:

★透光性高, 均勻性好
★設計配合同軸線光
★特殊光學設計,成像效果良好


 行業應用:
★光滑表面凹凸、劃傷、黑點等缺陷檢測


 應用案例:

1.反光膜曲面、凹凸點檢測

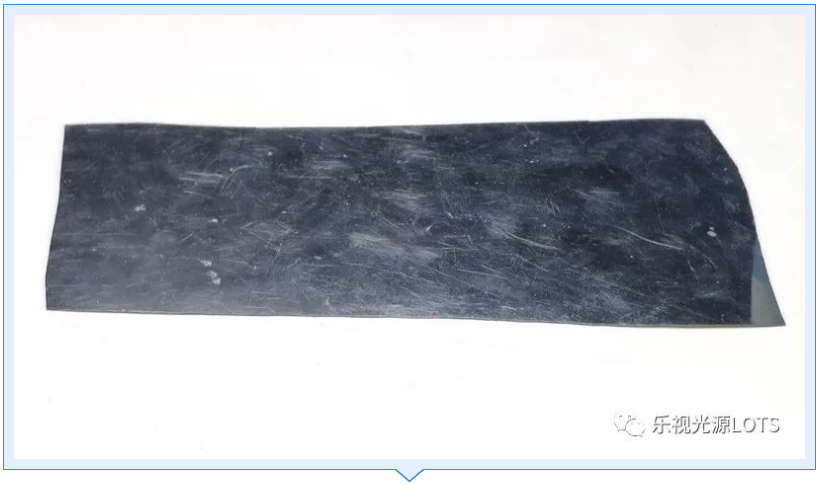

樣品圖1

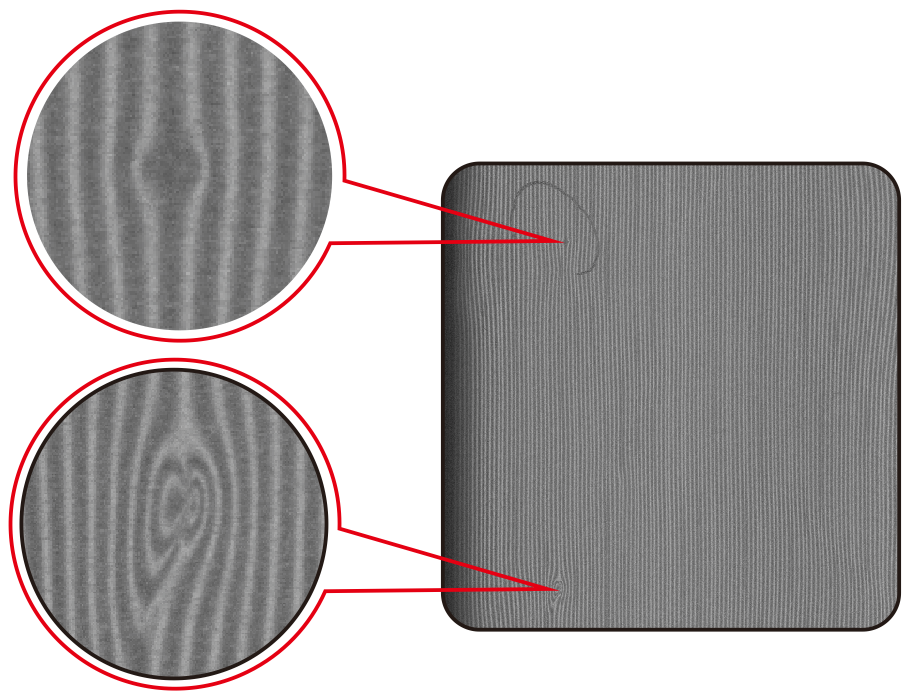

效果圖1


2.手機偏光膜曲面、凹凸點檢測

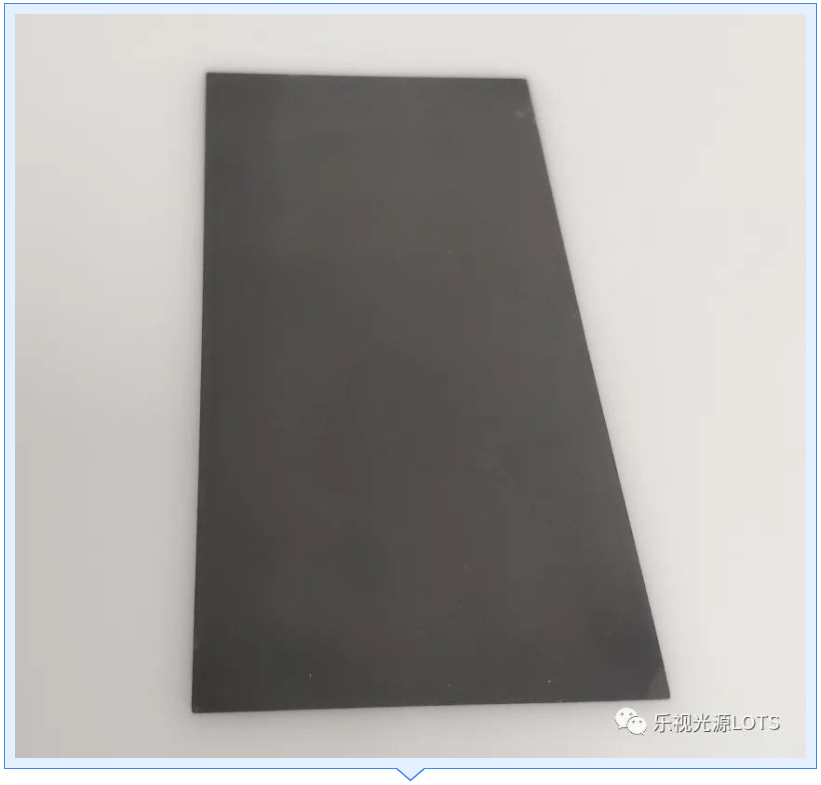

樣品圖2

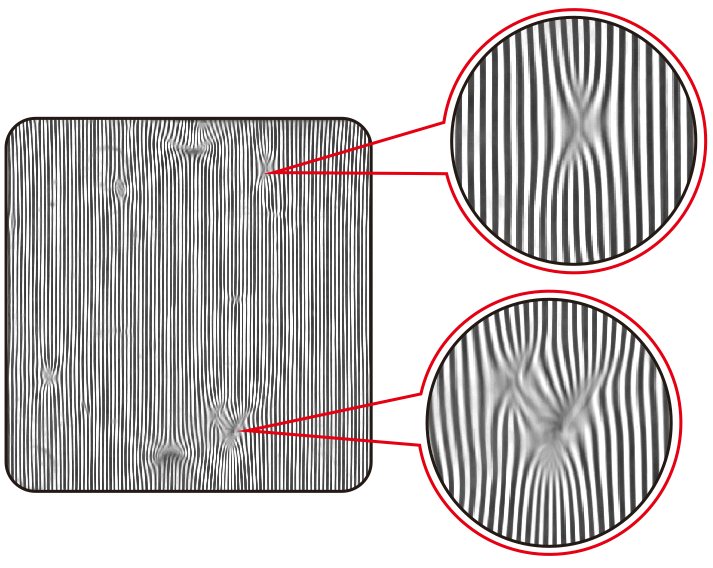

效果圖2


說明:對于光滑表面的凹凸點,通過判斷條紋的彎曲很容易找出缺陷位置,放大缺陷。線陣檢測面積大,可根據樣品的大小選擇相對大的光源來滿足視野的,均勻性相對面陣更有優勢。


3.偏光膜輕微劃傷等缺陷檢測

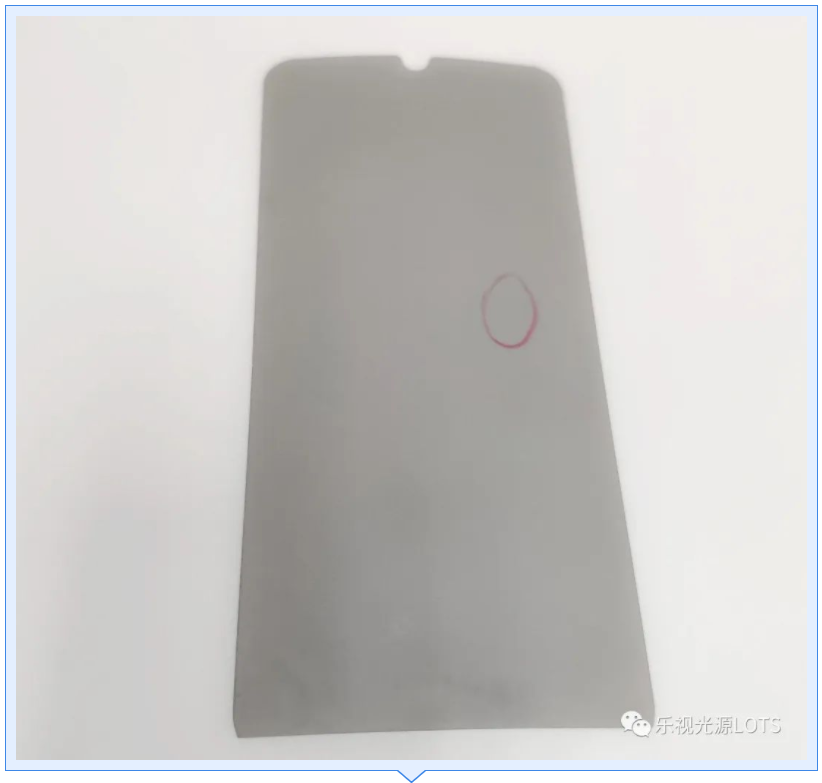

樣品圖3

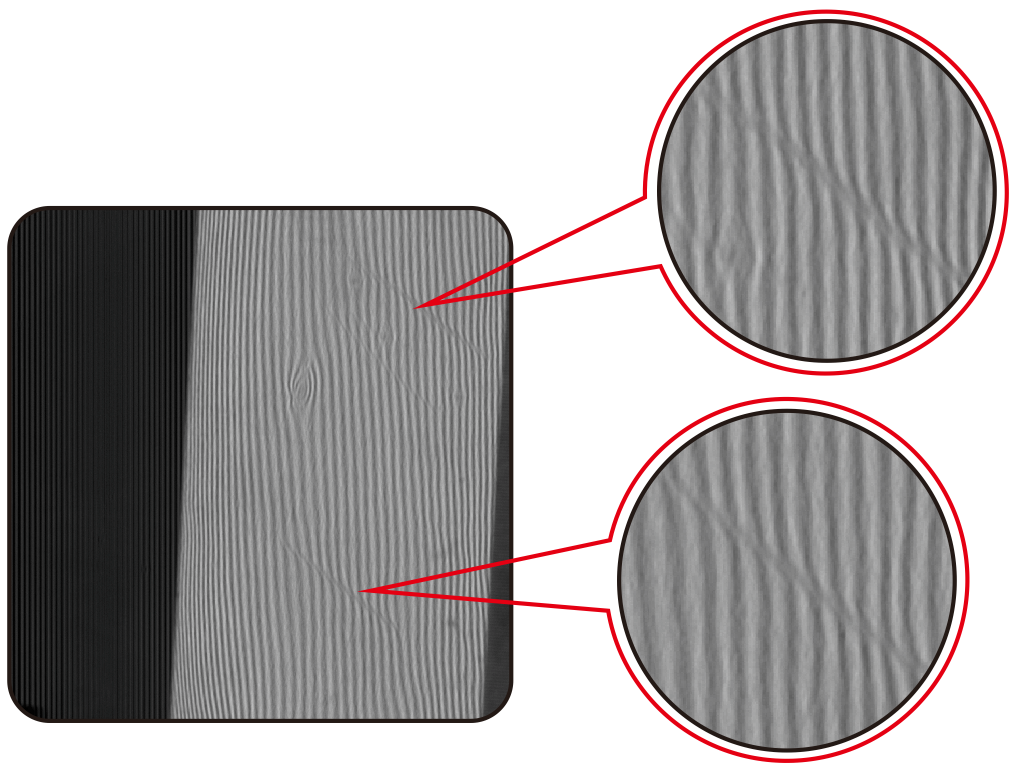

效果圖3


說明:對于光滑表面的輕微劃傷點,常規的光源檢測很難看到缺陷,通過光柵同軸光源后,缺陷部分呈現出柵格雜亂,凸顯出缺陷,有利于機器視覺識別。


※各位客戶如需借樣測試購買,可直接聯系我司。
