LED芯片缺陷與基板色差檢測應用
2022-07-27
分享

       LED光源在日常生活中應用非常廣泛,其具有亮度高,發光效率高,節能環保,壽命長,安全可靠等優點。LED燈珠是LED光源的核心元件,其封裝過程當中往往存在不良,如黑點、毛絮、氣泡等,早期一般使用人眼檢測,這種檢測方式往往因眼部疲勞造成漏檢、誤檢,最終導致產品質量無法保證。


       隨著機器視覺的廣泛應用,視覺檢測在LED芯片缺陷檢測中已經非常成熟,下面我們一起來看看具體的案例。


一、檢測要求
1.燈珠表面劃傷
2.表面黑點、底部黑點、表面線狀雜物,底部線裝雜物、封膠不平、圍壩不良、溢膠。
3.燈珠底板空洞、塌線、折線。
4.基板色差。
5.各種外觀不良。


二、樣品分析

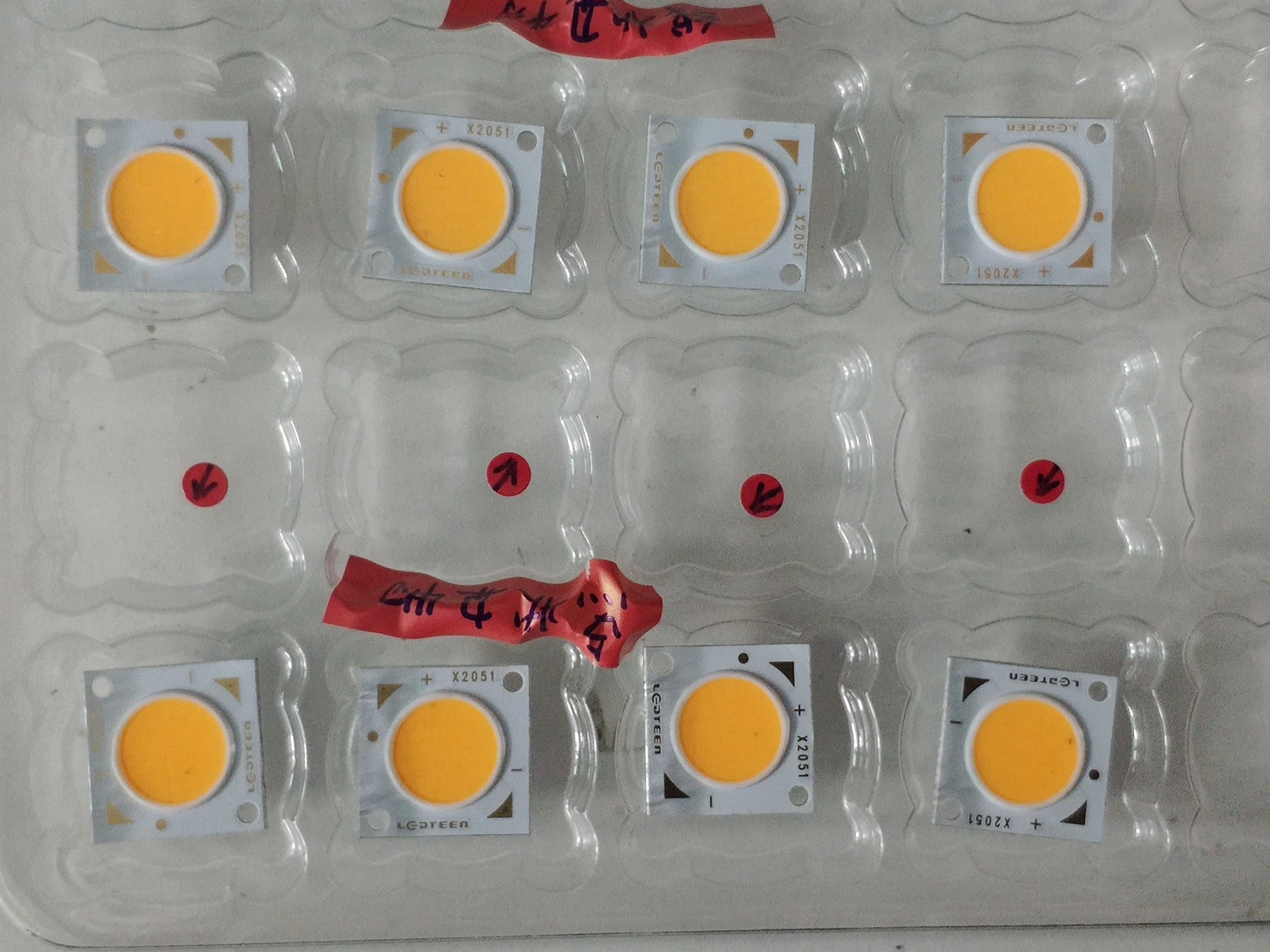

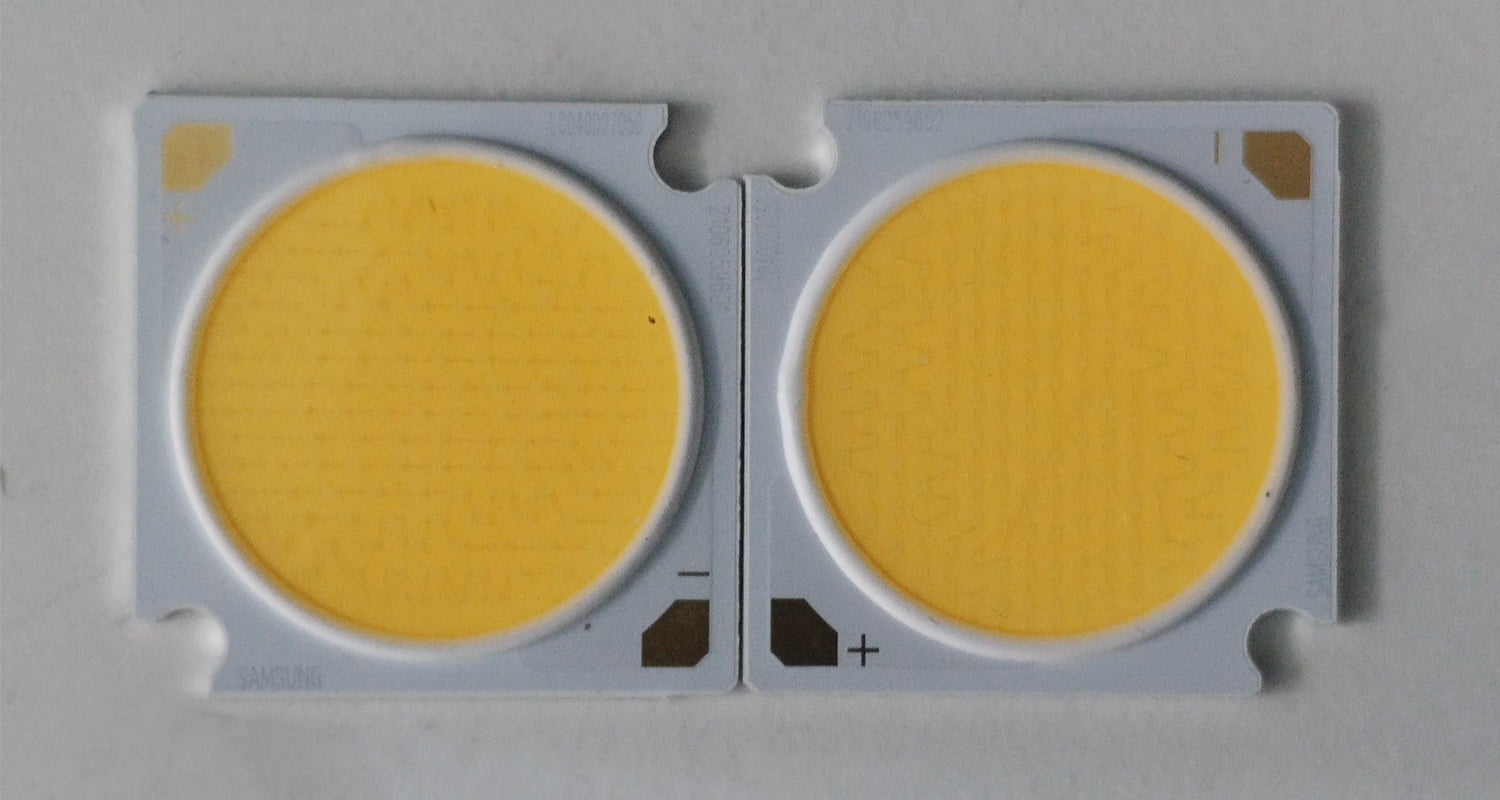

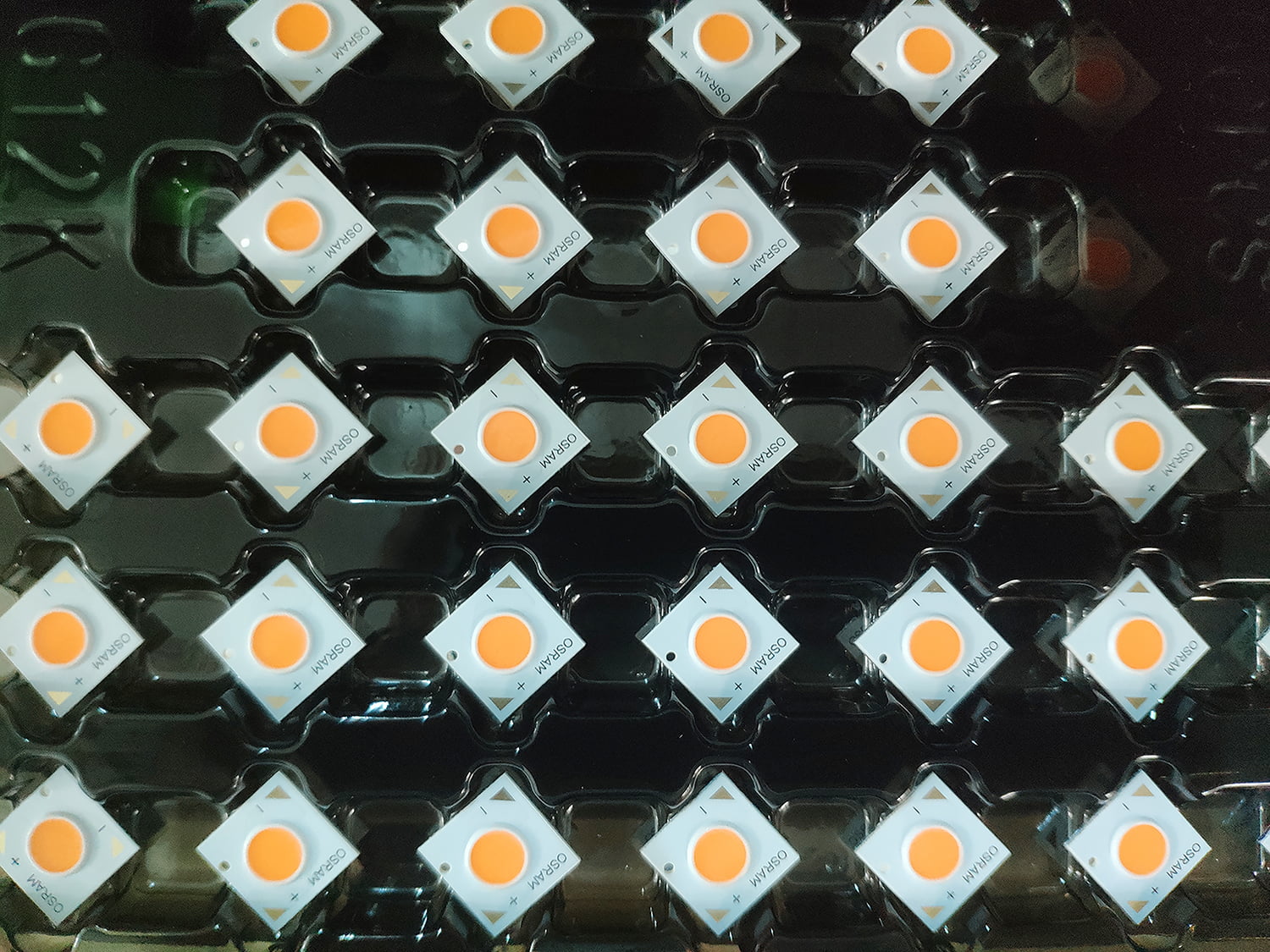

樣品圖

1.工件大小不一致,按最大的燈珠50*50 mm的視野
2.燈珠顏色不一致,需要兼容
3.使用彩色相機
4.分類缺陷:
   a:常規表面缺陷——黑點、雜物、圍壩不良、溢膠、封膠不平、氣泡、翹線等
   b:表面劃傷缺陷——表面劃痕、刮傷、壓印、臟污等
   c:線路基板缺陷——基板空洞、塌線、折線等
   d:色差檢測、基板表面發黃


三、方案設計

 1.常規表面缺陷

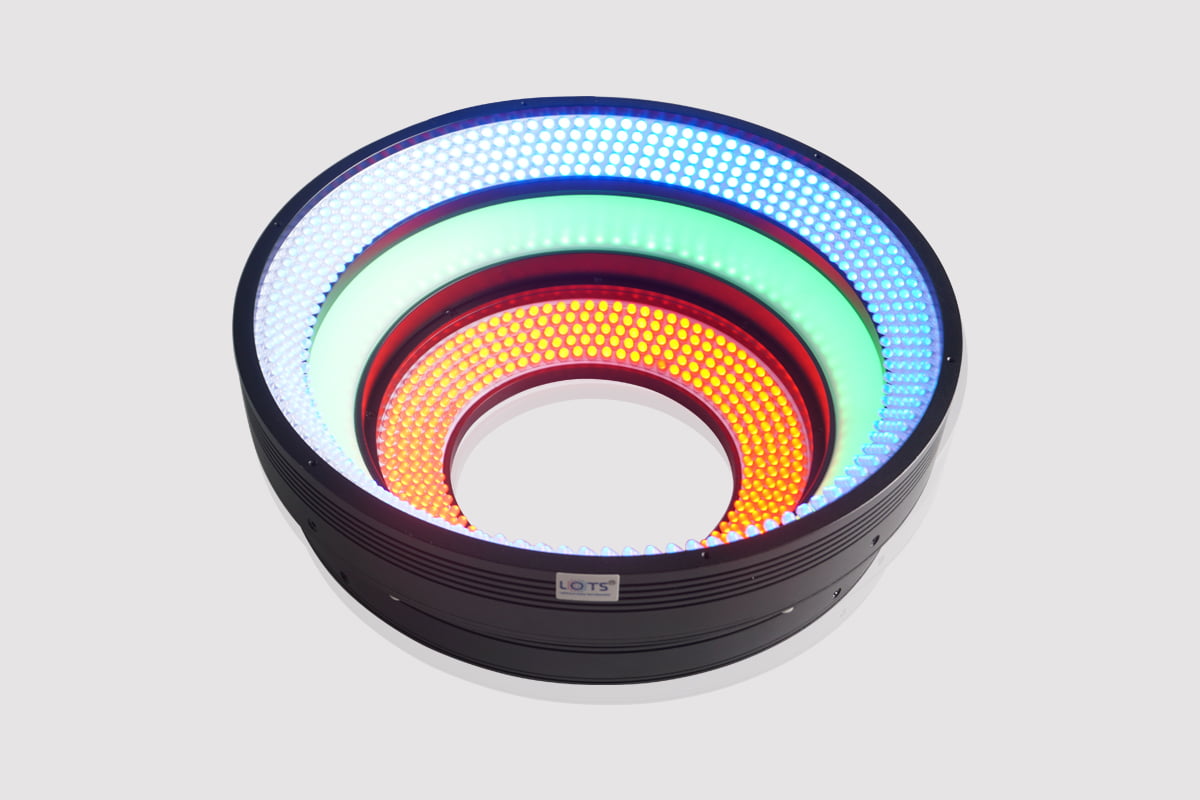

◆光源選擇:使用三色組合環形光源藍色、環形無影光源


展示效果:

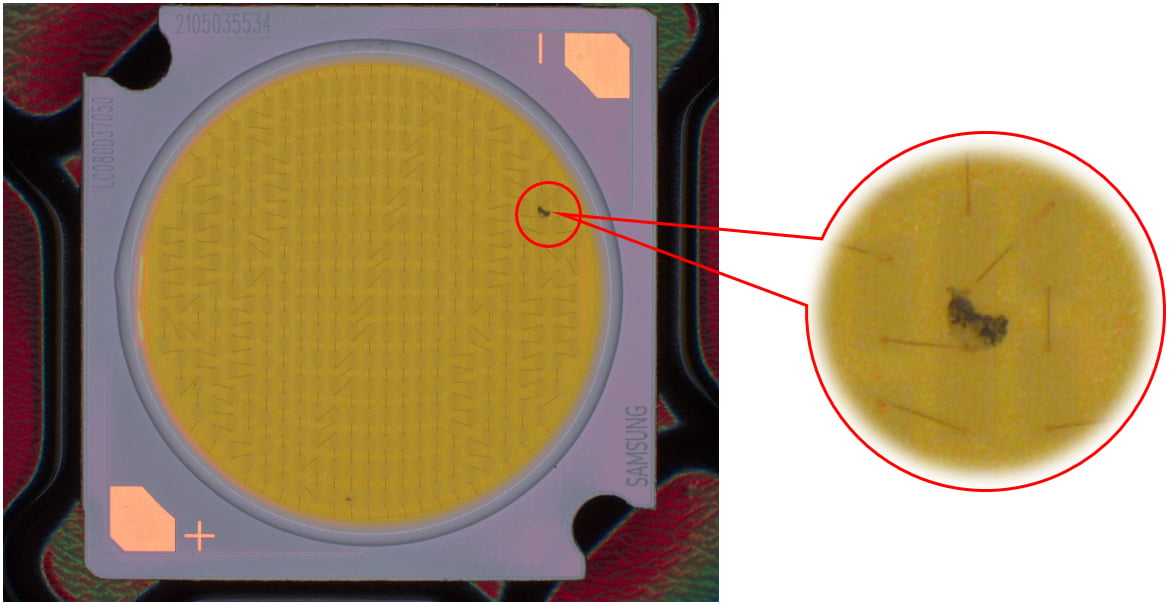

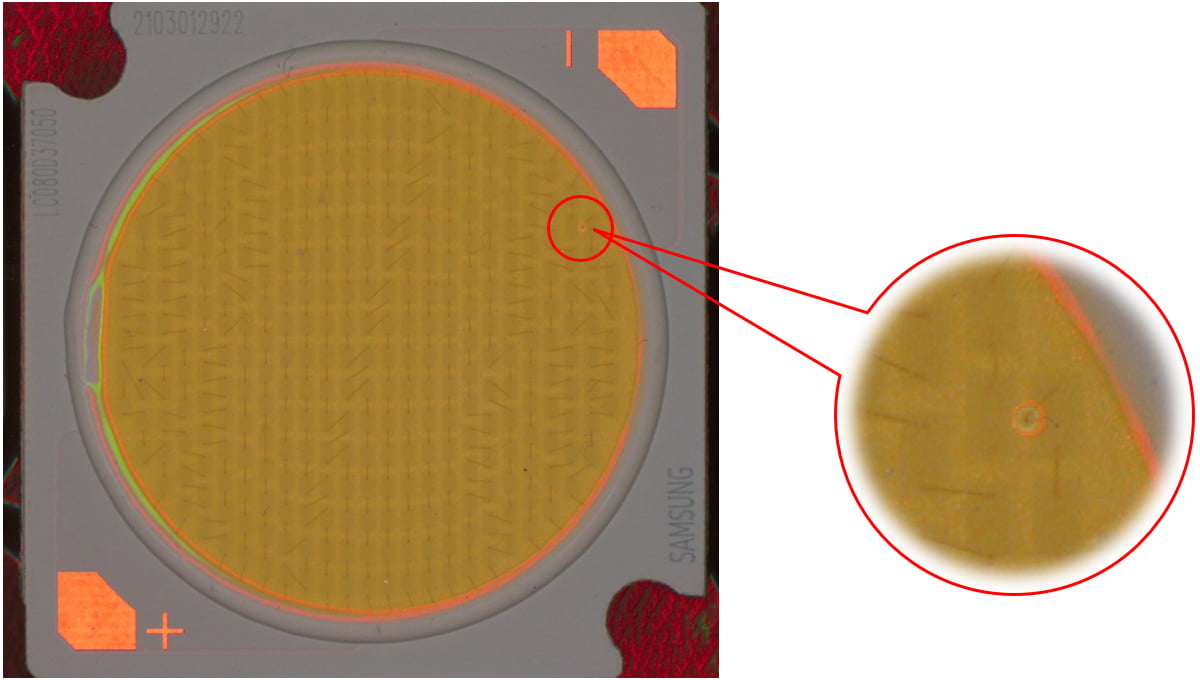

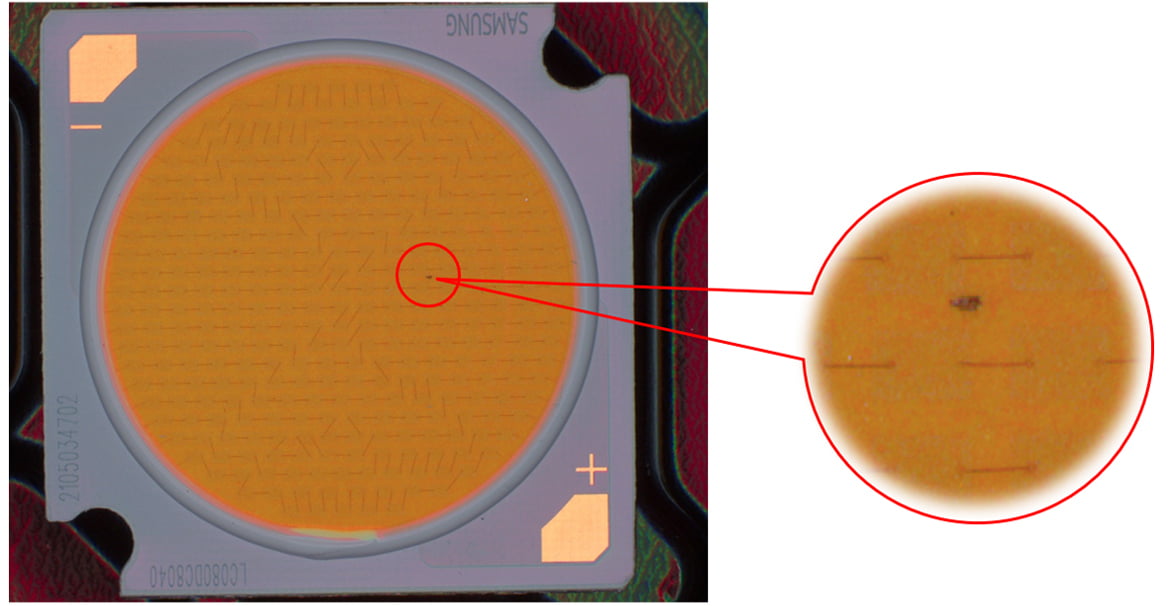

表面黑點
底部黑點

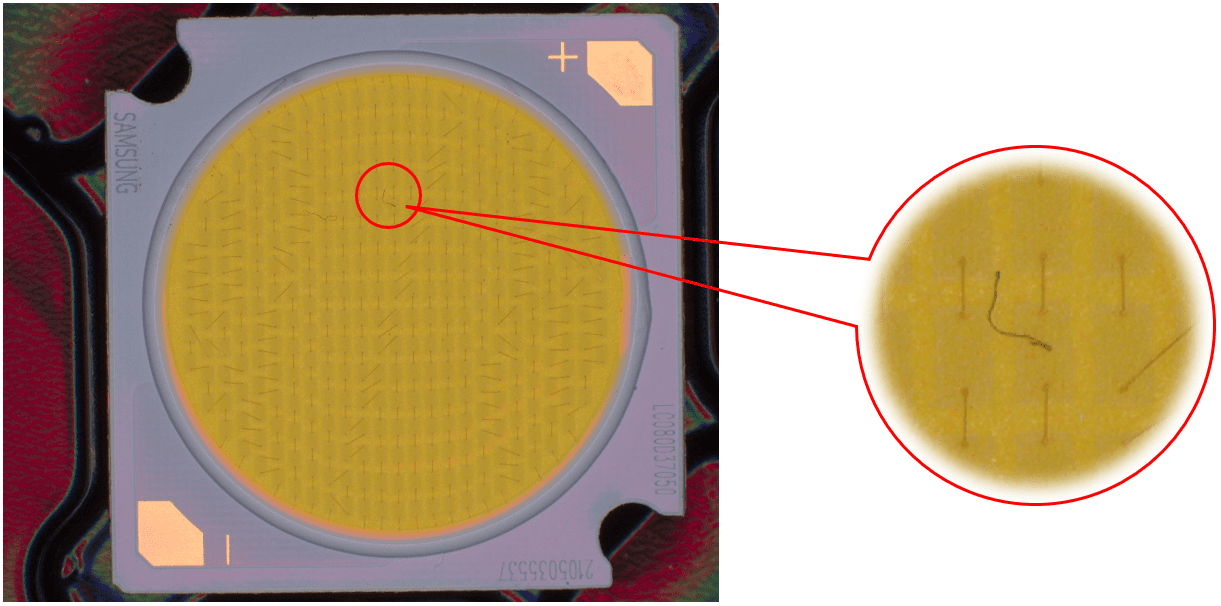

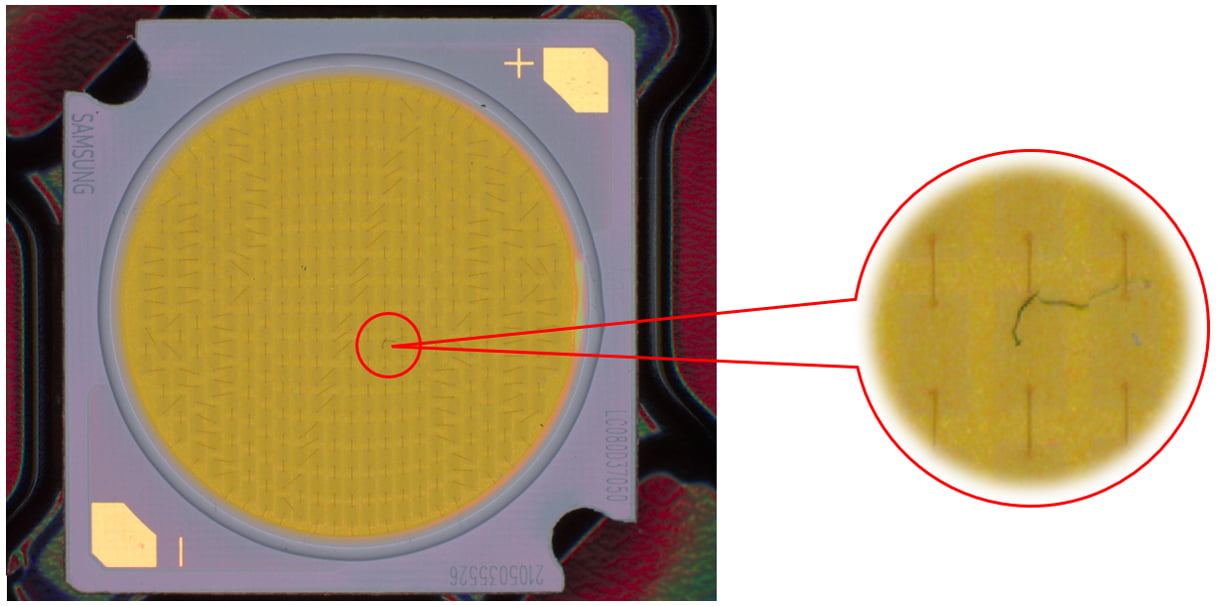

表面毛絮
底部毛絮

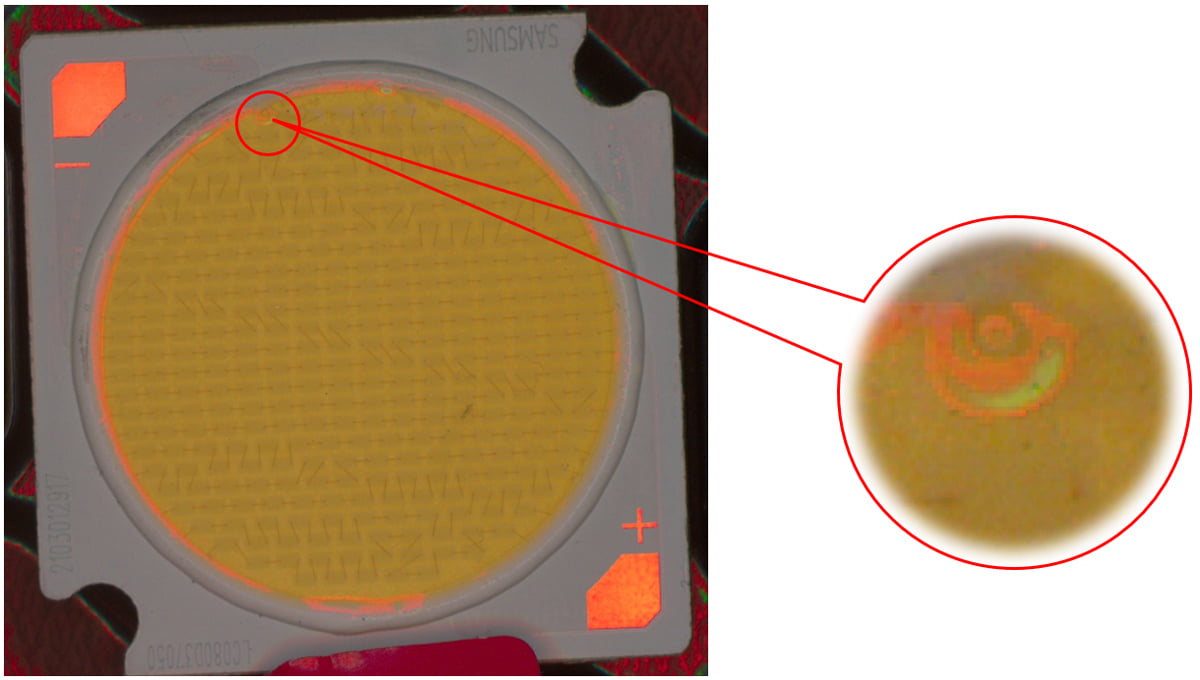

氣泡

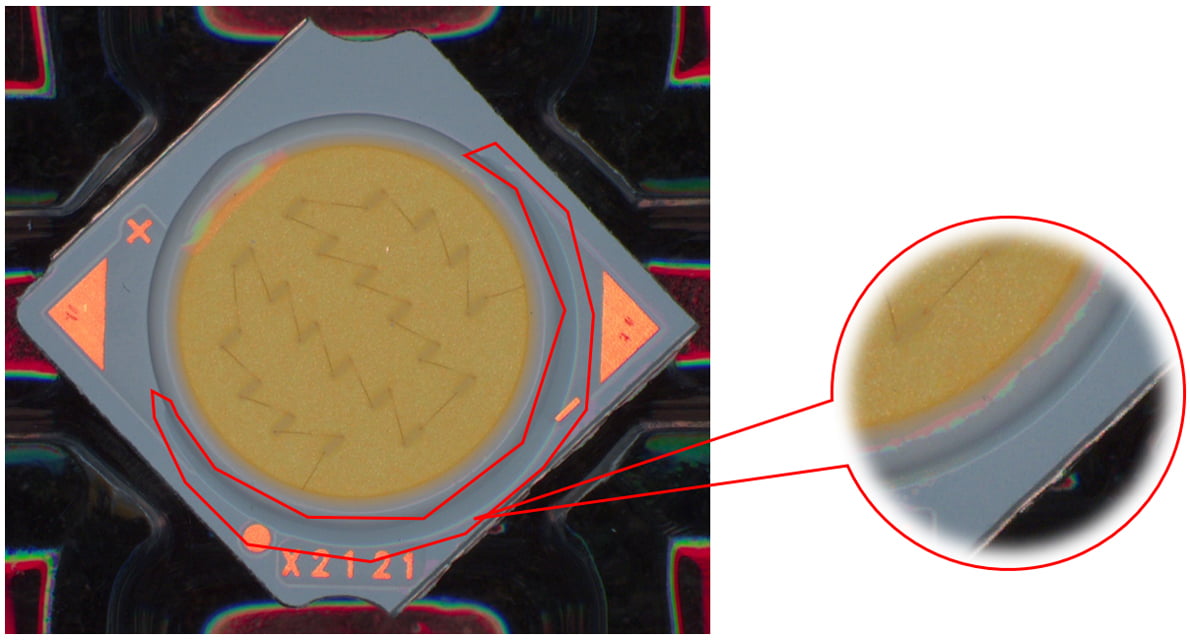

翹線

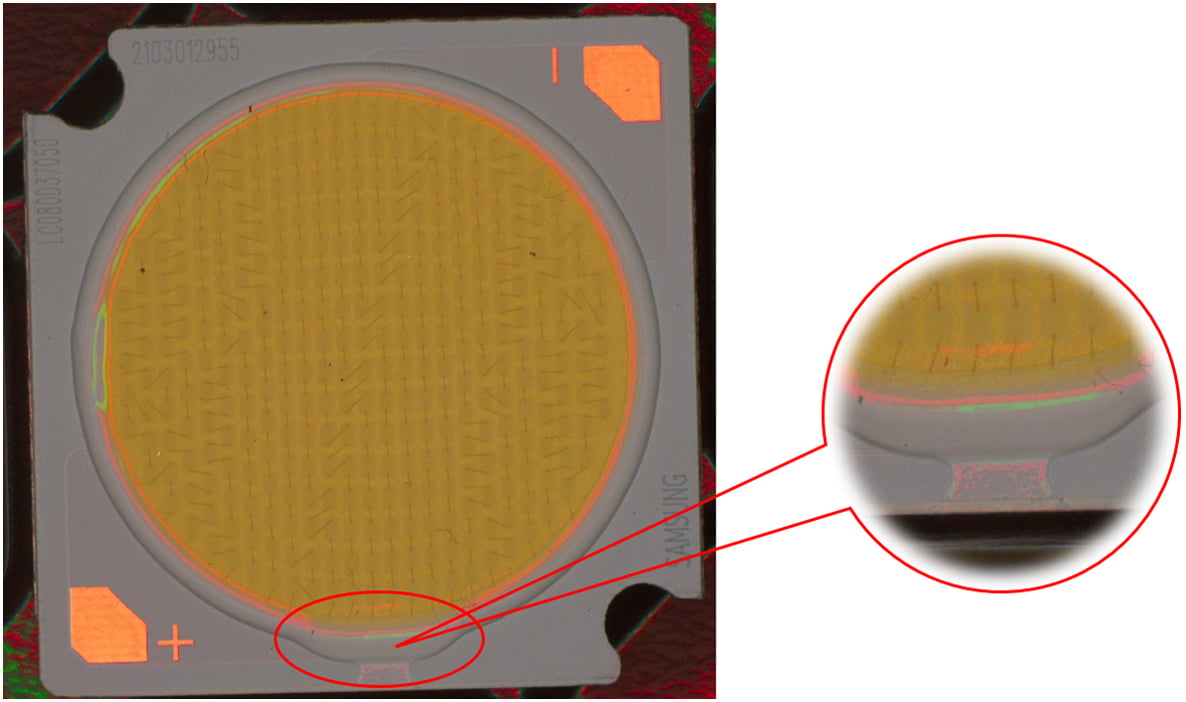

圍壩不良

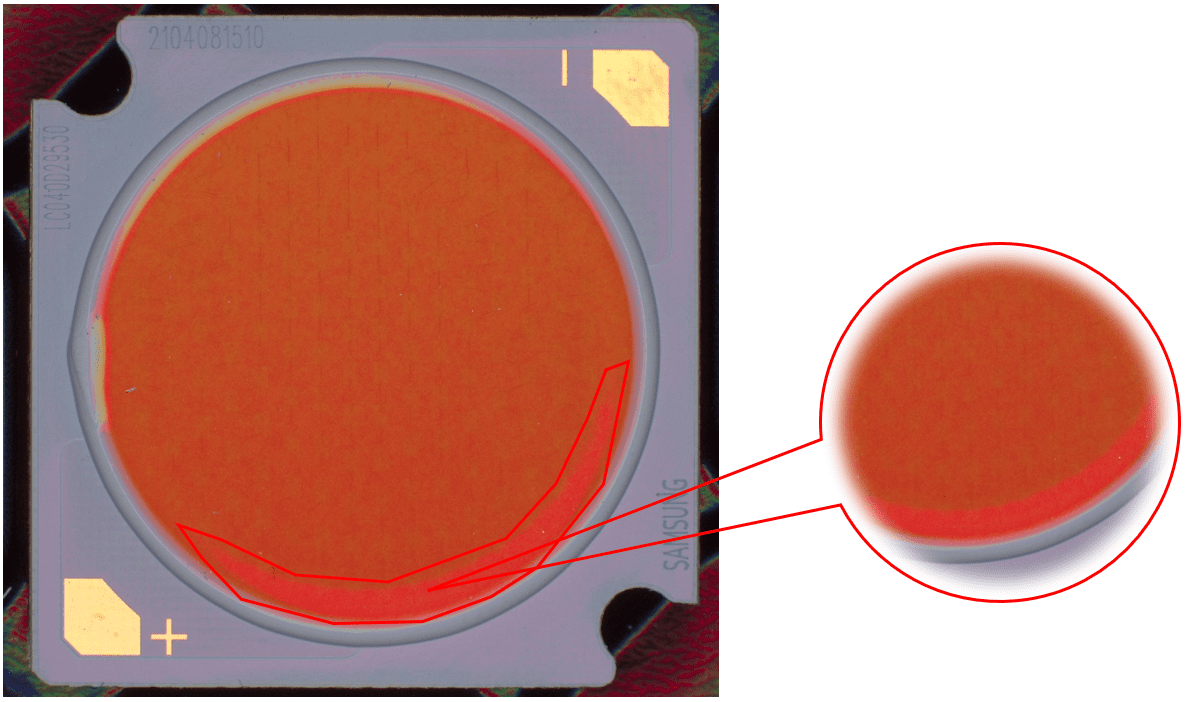

封膠不平

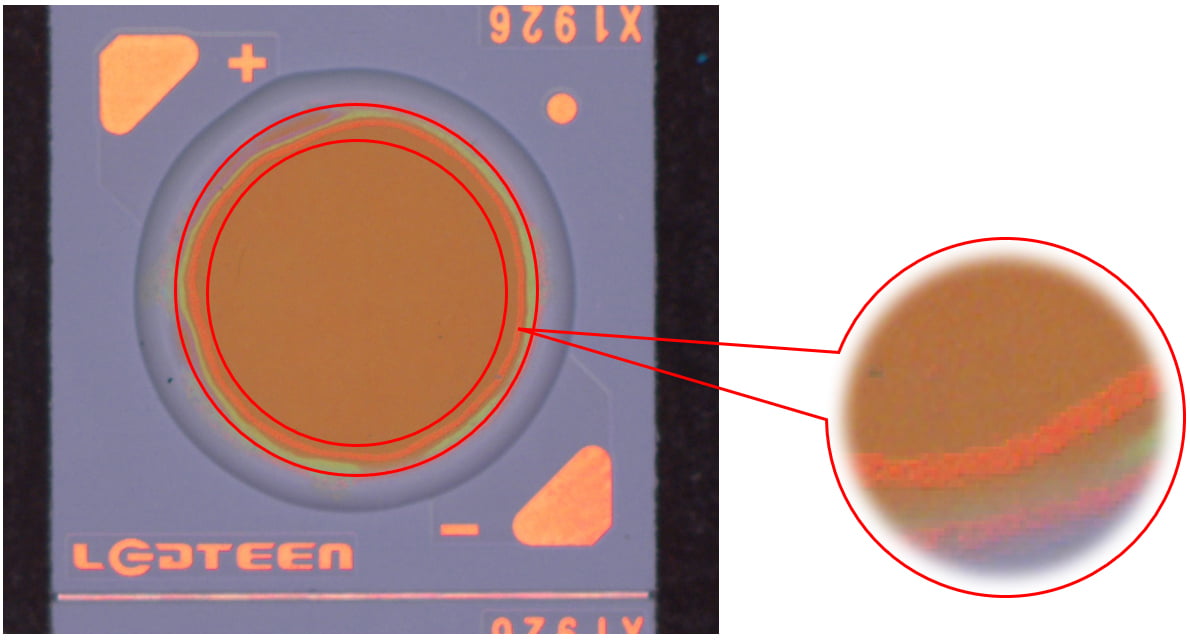

溢膠
缺膠

說明:利用三色有階梯部分凸顯出三色特征,特別是對氣泡,翹線等等缺陷能突出缺陷位置。


 2.表面劃傷

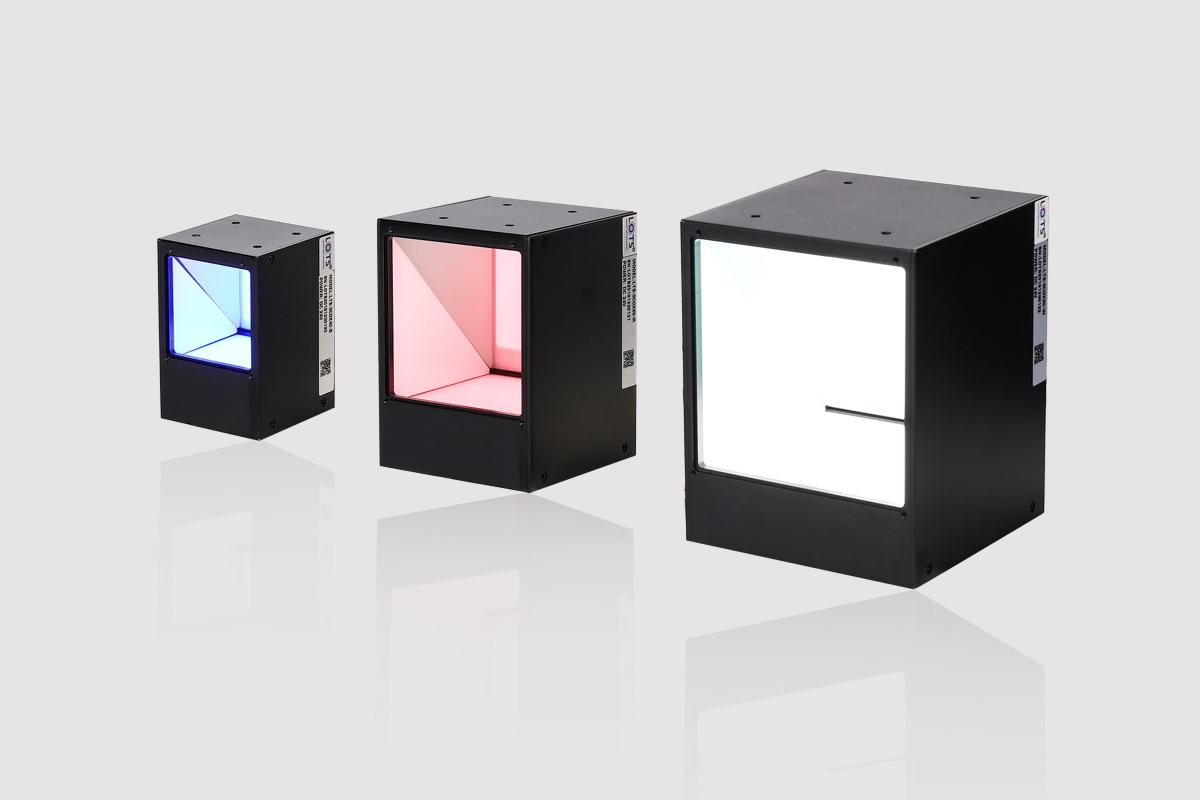

光源選擇:使用同軸光源


展示效果:

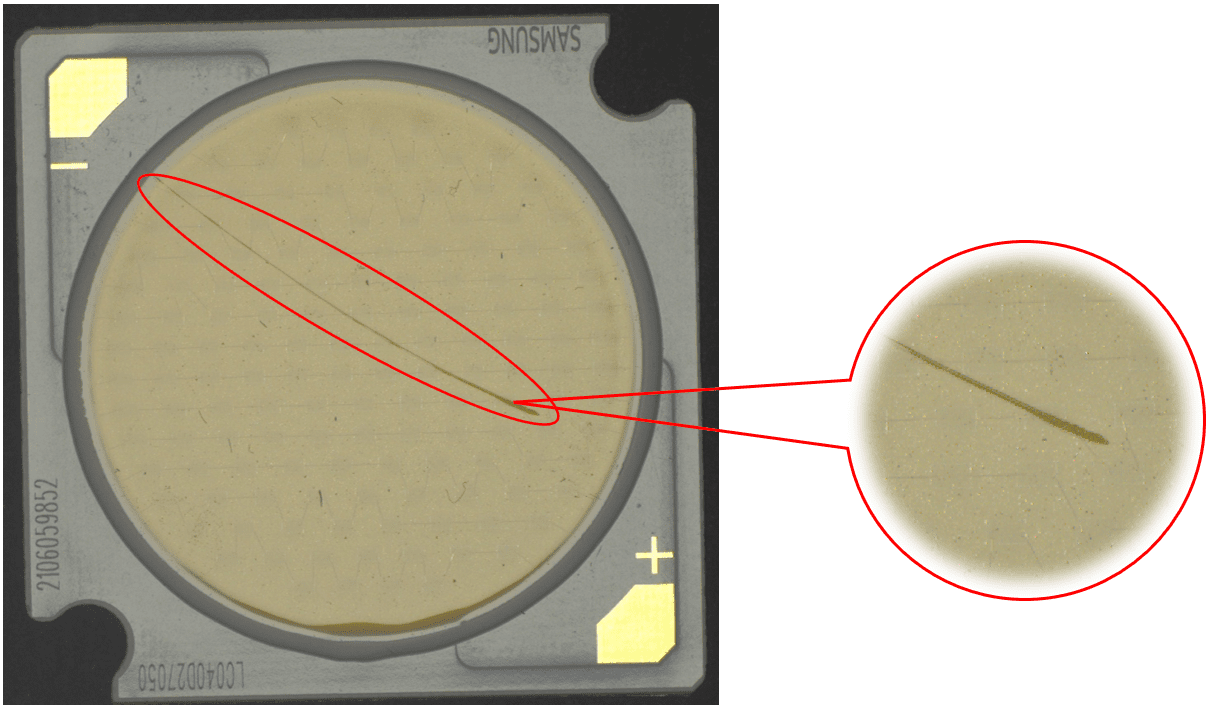

表面劃傷

說明:燈珠表面有膠通過高角度垂直照射,凸顯出劃傷。


 3.線路基板檢測

光源選擇:使用藍色環形光源。


展示效果:

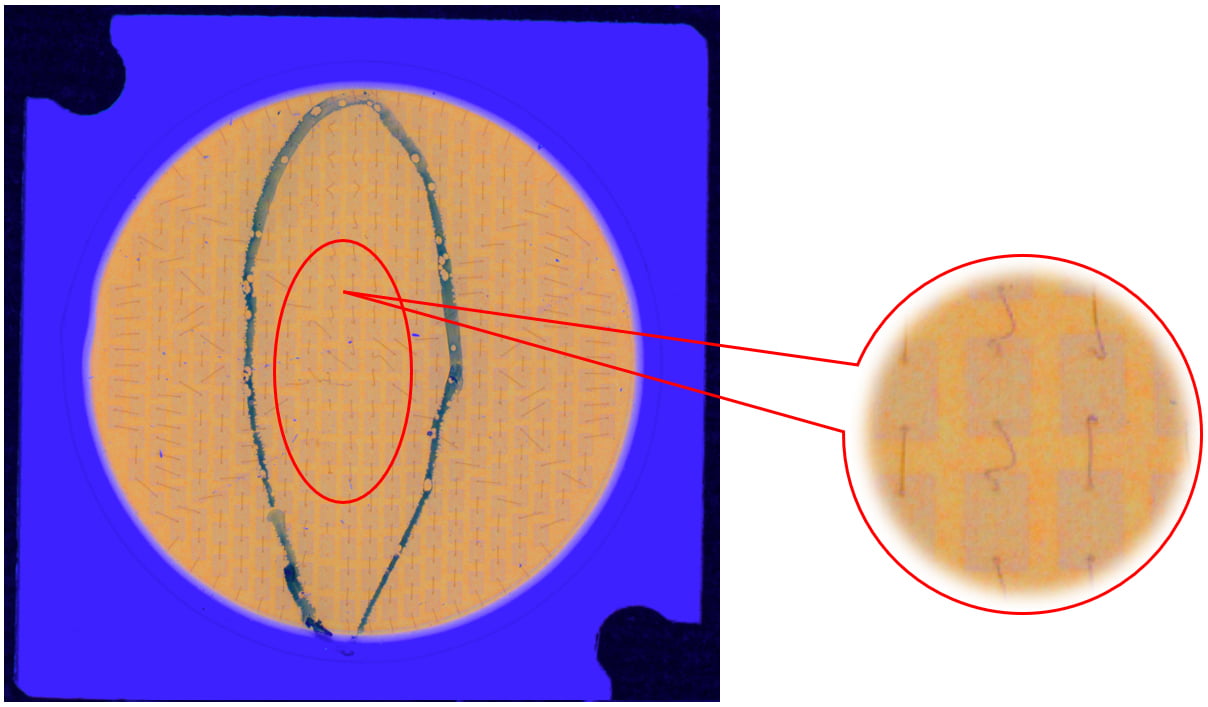

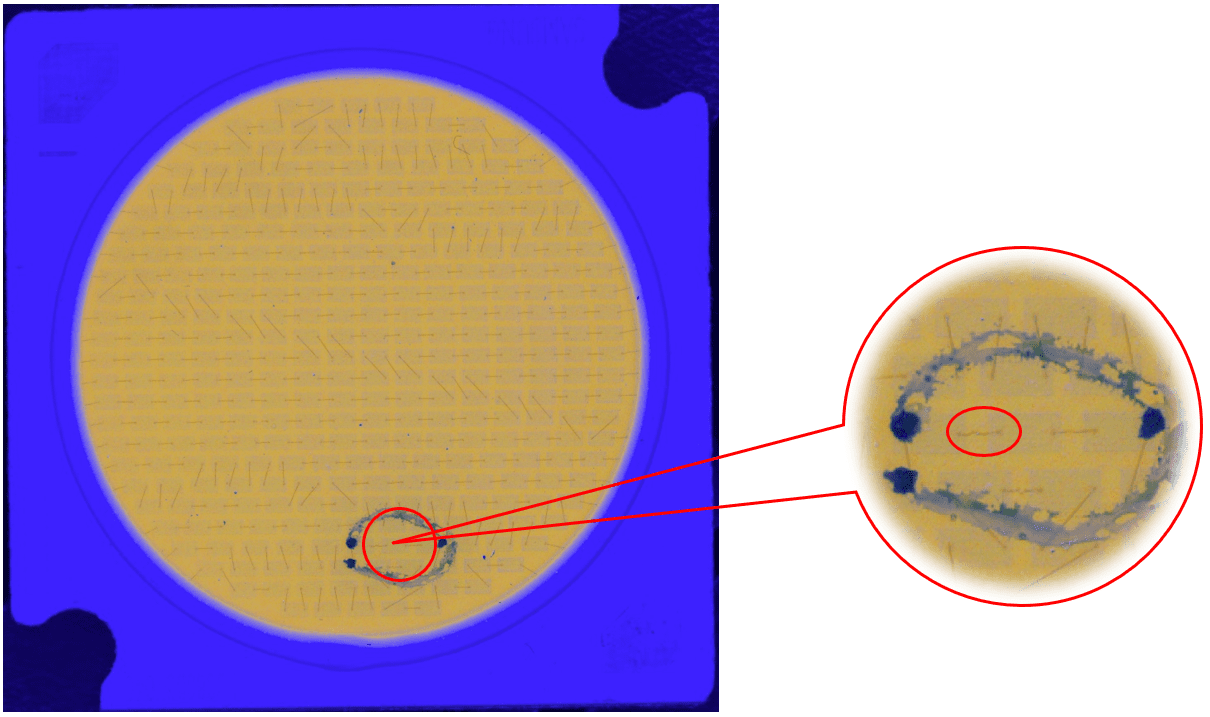

基板空洞

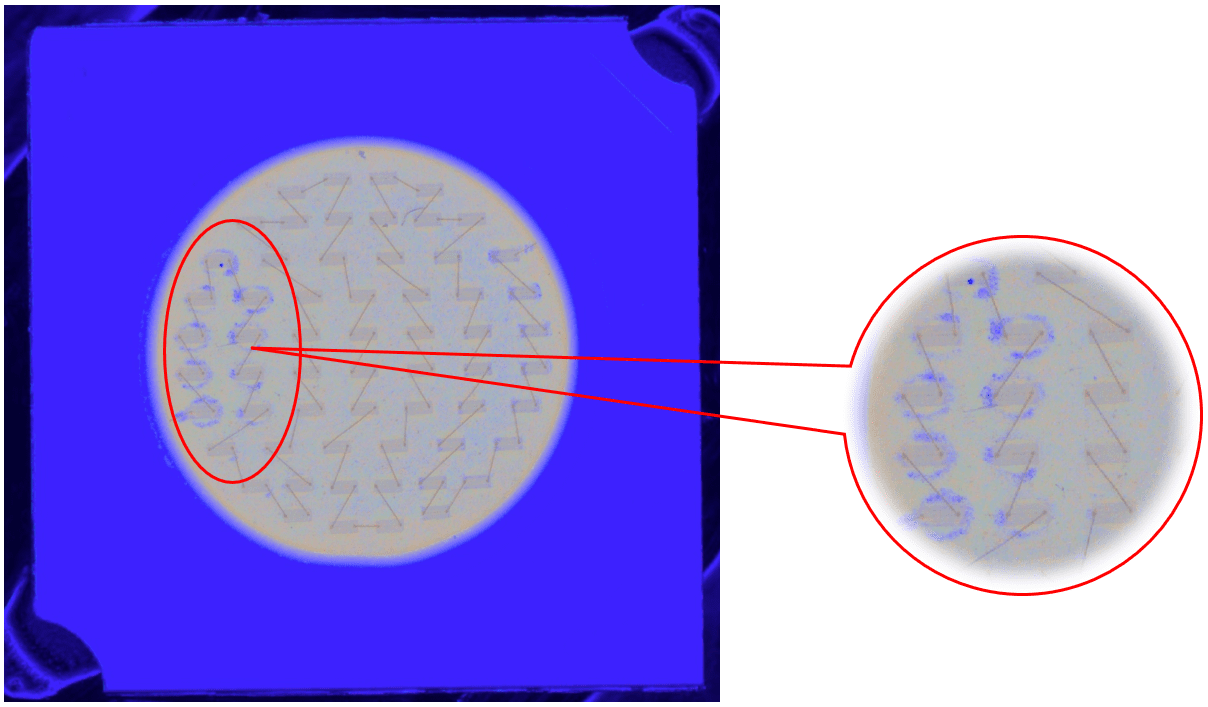

塌線


折線


 4.色差檢測

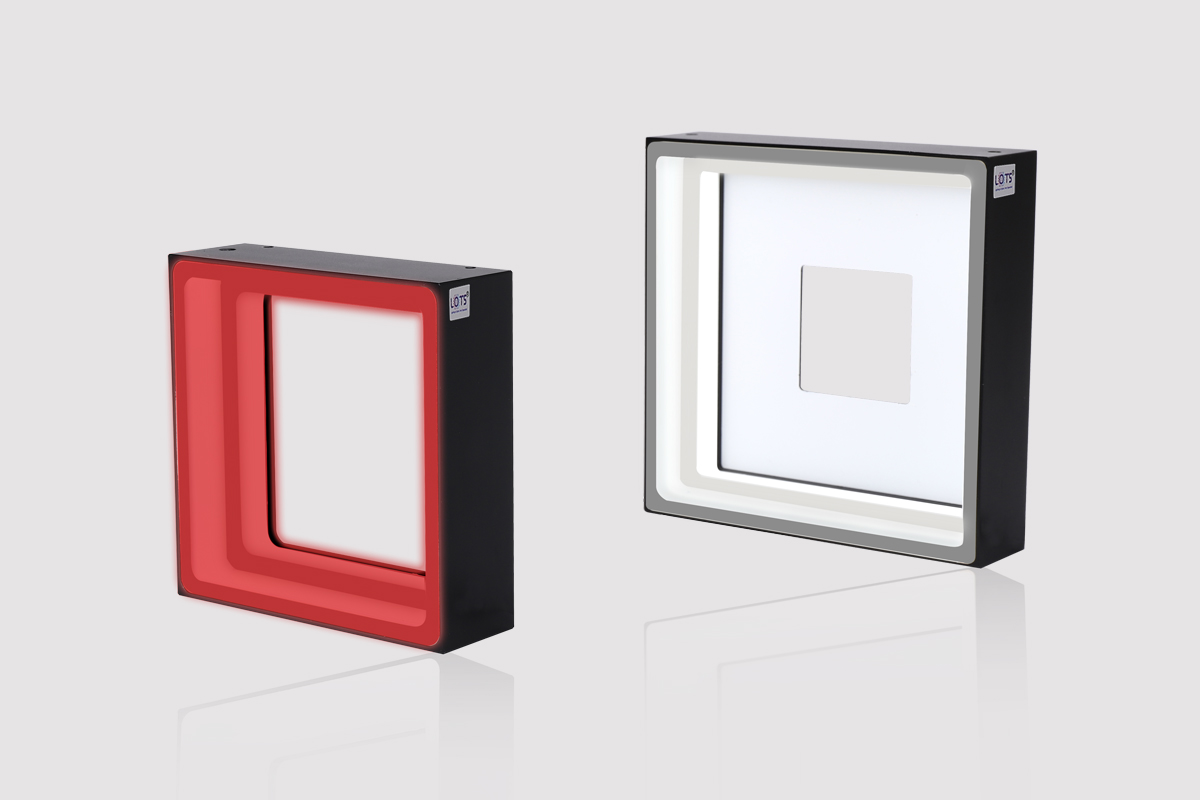

光源選擇:使用方形無影光源


展示效果:

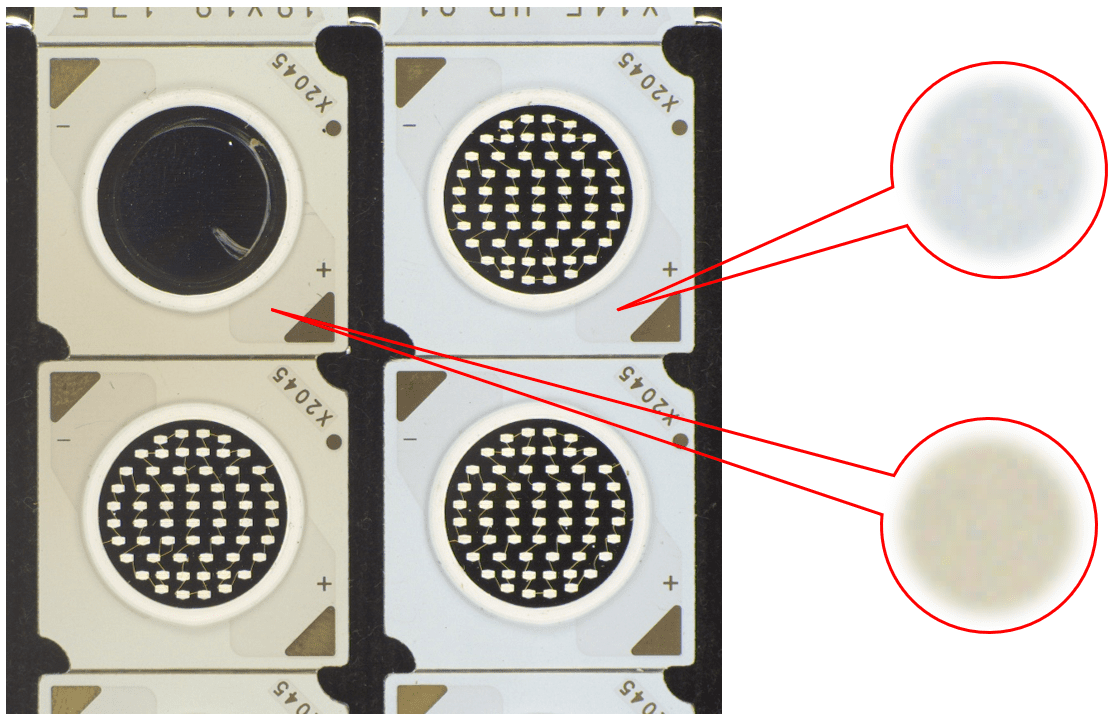

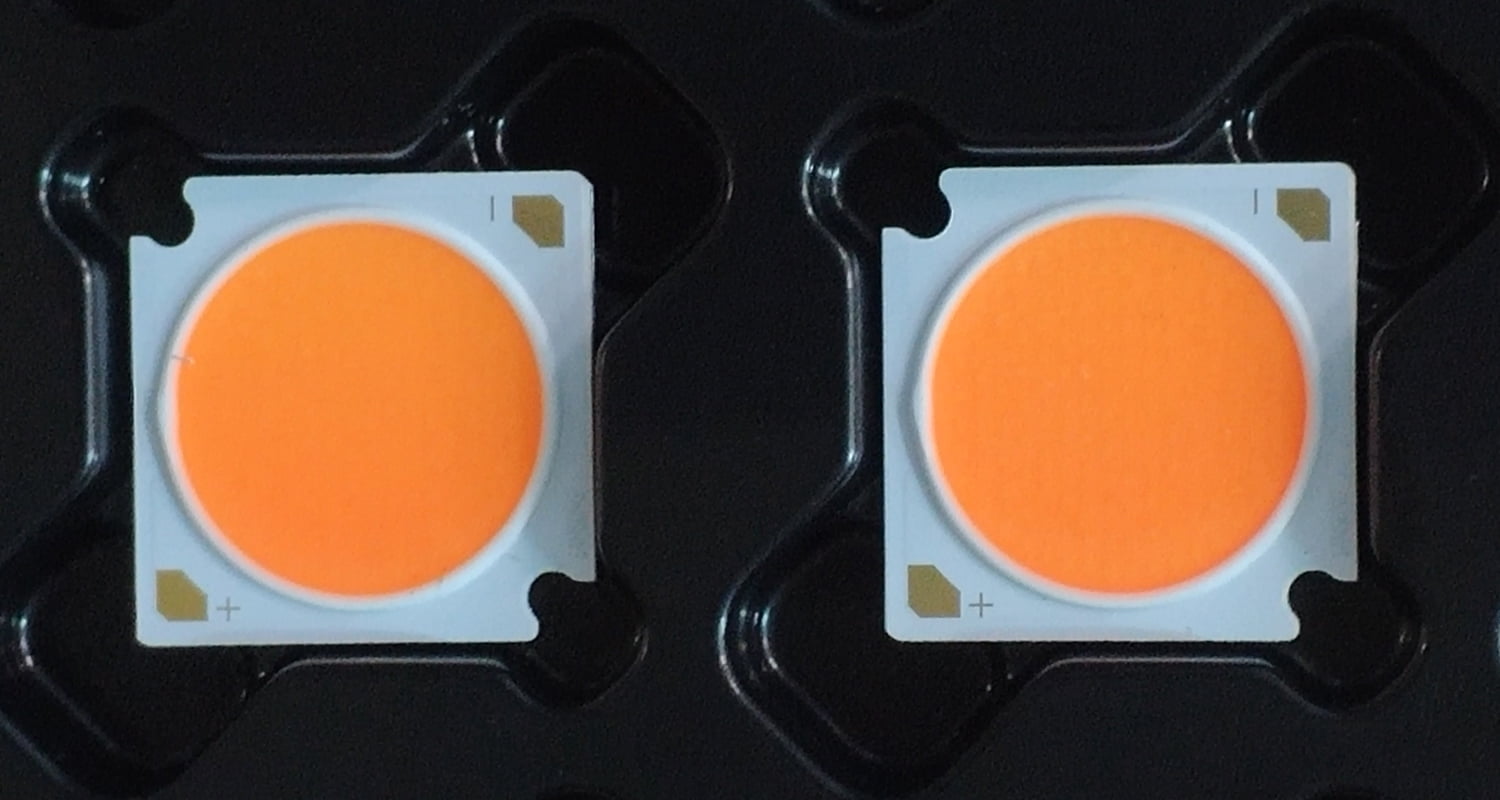

色差對比

說明:方形無影光源照射均勻,對色差檢測較為突出。


LOTS將跟緊市場需求,專注視覺光源研發,致力推動機器視覺技術應用在各行各業,助中國智造“看”得更遠,為國內外廣大機器視覺用戶提供技術領先的視覺產品及一站式的產品解決方案。
