鏡頭成像原理是基于凸透鏡成像通過透鏡的組合,把物體發出或者反射的光線成像在像平面上(與芯片面重合)。運用凹凸透鏡組合能有效地平衡球差、軸外像差、色差等各種像差,提高成像質量。攝像頭成像的過程可以分為以下幾個步驟:光學成像、光電轉換、信號處理、數字編碼和數據傳輸。
技術參數
焦點/焦距
與光軸平行的光線射入凸透鏡時,理想的鏡頭應該是所有的光線聚集在一點后,再以錐狀擴散開來,這個聚集所有光線的點叫做焦點。

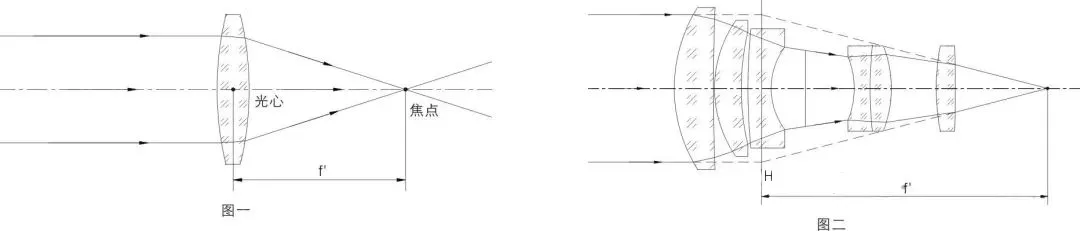

對于單個透鏡來說,焦距是指從光心到焦點的距離,如圖一;
對于多個透鏡組成的鏡頭組來說,焦距是指像方主平面到焦點的距離,如圖二。
光圈

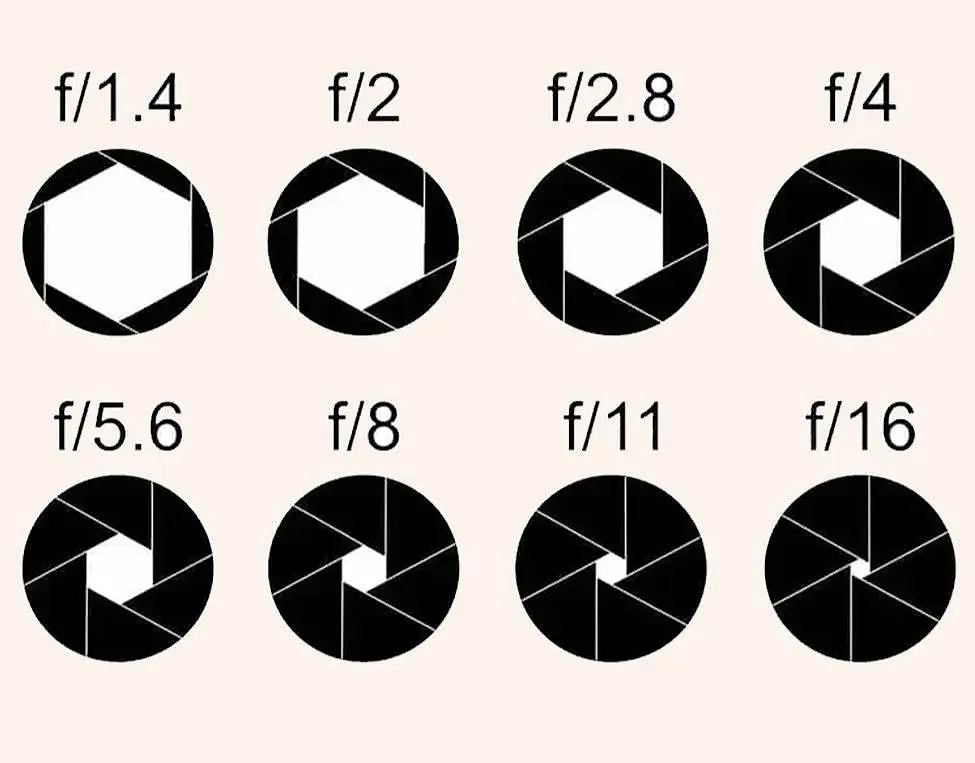

光圈就是控制光線進入鏡頭的裝置。在鏡頭內部多枚葉片組合成一個圓形孔徑調節裝置,通過調節孔徑大小就可以控制鏡頭的通光量。光圈用英文字母F表示,F(xiàn)值與光圈大小成反比,F(xiàn)值越小光圈越大,F(xiàn)值越大光圈反而越小。

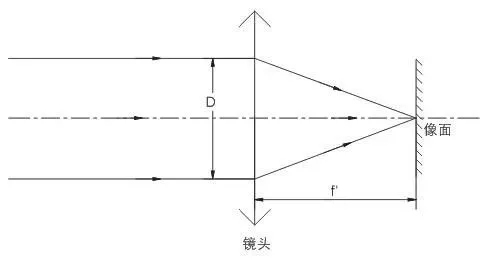

光圈系數是指鏡頭焦距 與整個鏡頭入瞳直徑D的比值,通常用f/#來表示。其計算公式:f/#=f′/D。
f/#值越小,光圈越大。一般f/#值是以√2倍遞增,因此光圈常用的計數為F1.4,F(xiàn)2.0,F(xiàn)2.8,F(xiàn)4.0……在同一單位時間內上一級的通光面積是下一級的兩倍,例如光圈從f/8調整到f/5.6,通光面積便增加一倍。

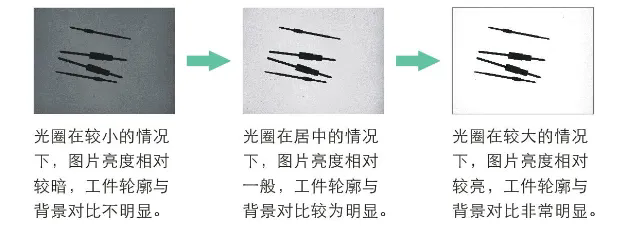

光圈對圖片亮度的影響:相同應用條件下,同一鏡頭,光圈越大,通光孔徑越大,圖片越亮。
工作距離

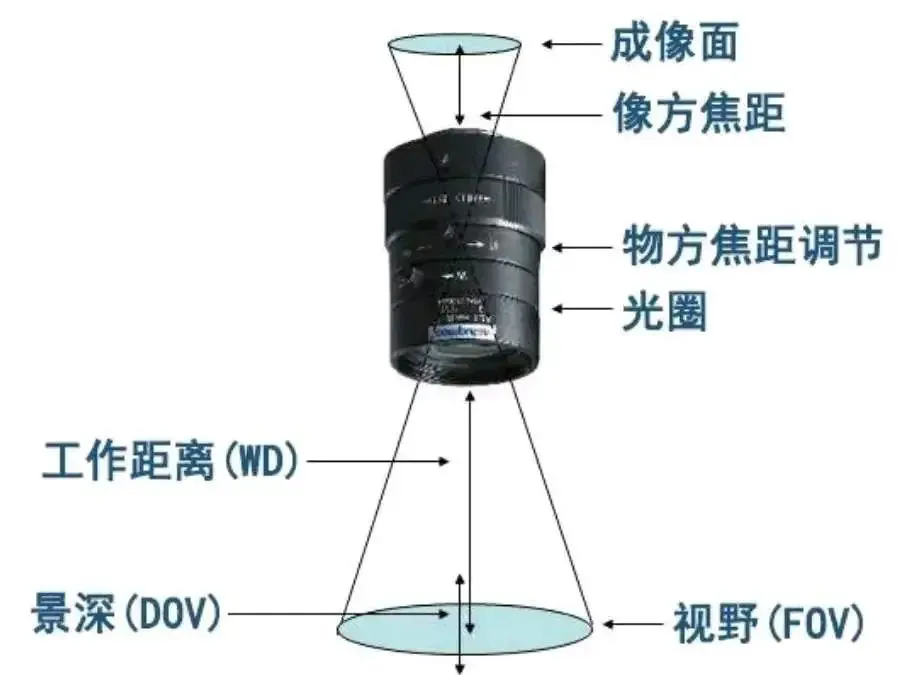

工作距離(Working Distance):鏡頭聚焦清晰時,被測目標到鏡頭最前端的距離稱為工作距離。實際應用中,鏡頭不能對任意物距下的目標都同時聚焦清晰,因此鏡頭的工作距離有一定范圍。
一般的鏡頭是可以看到無限遠的,也就是說是沒有上限的,我們需要注意的是“最小工作距離”在鏡頭上有兩個有刻度的調節圈,一個是調節光圈的,另一個是調焦的,在調焦的刻度圈上標有此鏡頭的工作距離從最近到最遠是多少。
視場角/視野

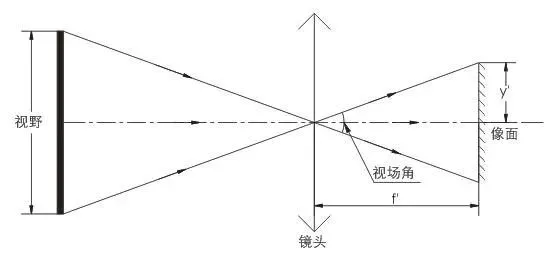

視場角:在光學工程中,視場角是指鏡頭對圖像傳感器的張角,即若y'為Sensor的半對角線長度,則視場角2θ≈2*arctan(y'/f')。

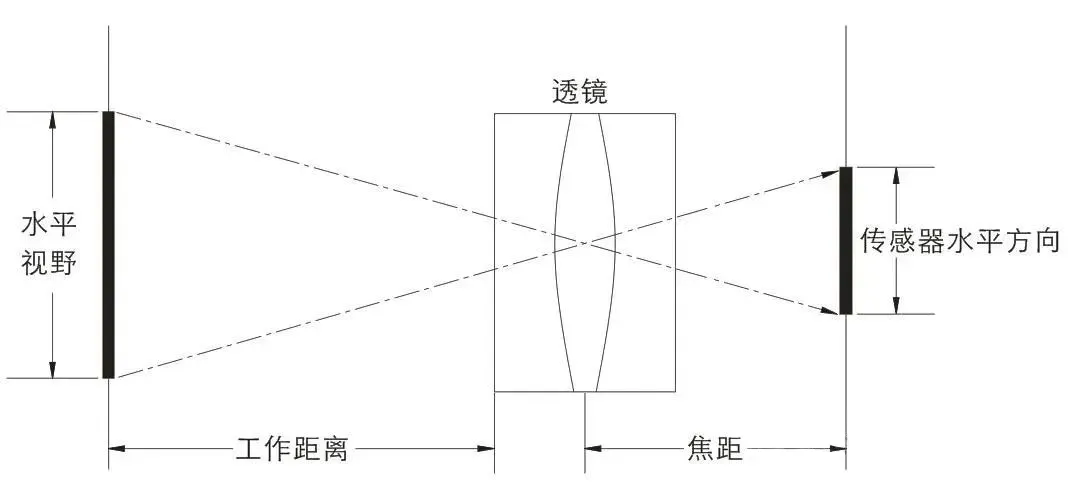

視野:視野(Field of View, FoV),也叫視場范圍,是指鏡頭能觀測到的實際范圍。鏡頭的視野大小和相機的分辨率,決定視覺系統所能達到的視覺檢測精度。

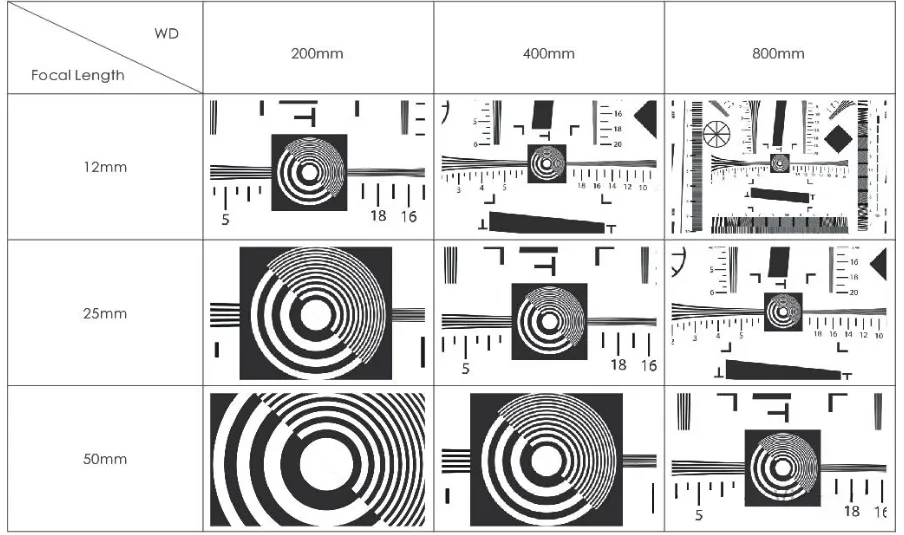

相同的工作距離下,焦距越短,視場角越大,視野也就越大;相同的焦距下,視場角一定,工作距離越遠,視野越大。
放大倍率
放大倍率定義為像的大小與物的大小之比。

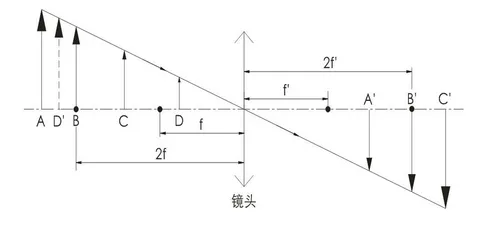

-1<β <0時,物像異側,成倒立縮小的實像,如AA′所示,這就是鏡頭的成像原理。
β=-1時,物像異側,成倒立等大的實像,如BB′所示。
β<-1時,物像異側,成倒立放大的實像,如CC′所示,這就是顯微鏡的成像原理。
β>0時,物像同側,成正立放大的虛像,如DD′所示,這就是放大鏡的成像原理。
分辨率

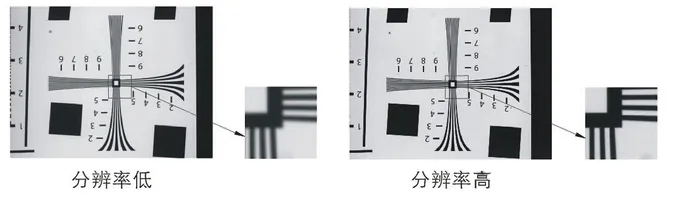

分辨率是指光學系統可以測到的被測物體上的最小可分辨特征尺寸。
鏡頭分辨率與相機像素、分辨率均無關,只與鏡頭成像質量有關,通常鏡頭分辨率指的是解像力。鏡頭只與解像力有關,越高質量的鏡頭,解像力越高,通常稱為“銳度越高”,所拍照片也自然越清晰。
鏡頭能分辨物體的細節越小,鏡頭的分辨率就越高。通常用像面處每毫米能夠分辨的黑白相間的條紋對數(lp/mm)描述。
在實際應用中,建議鏡頭的分辨率不低于相機的分辨率。
景深

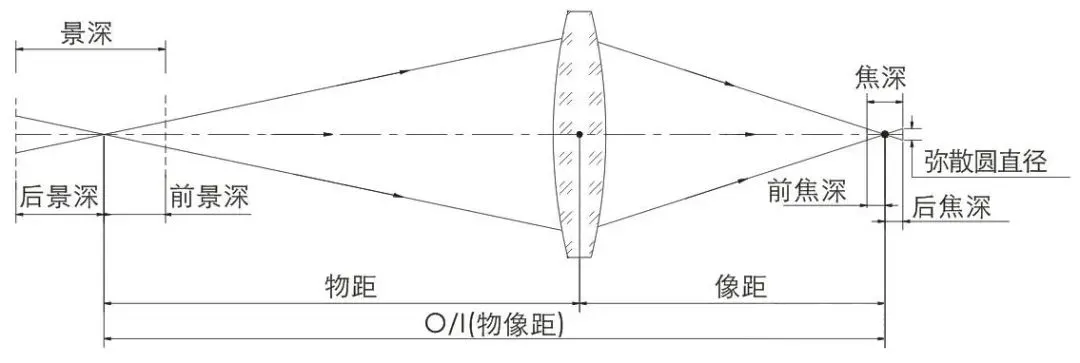

深度為當CCD從最佳焦點前后移動時,出現最銳利焦點的最近點與最遠點之間的距離。影像側的深度范圍稱為焦深。
影響景深的主要因素
鏡頭光圈
光圈越大,景深越小;光圈越小,景深越大。
鏡頭焦距
鏡頭焦距越長,景深越??;焦距越短,景深越大。
拍攝距離
距離越遠,景深越大;距離越近,景深越小。
光學畸變

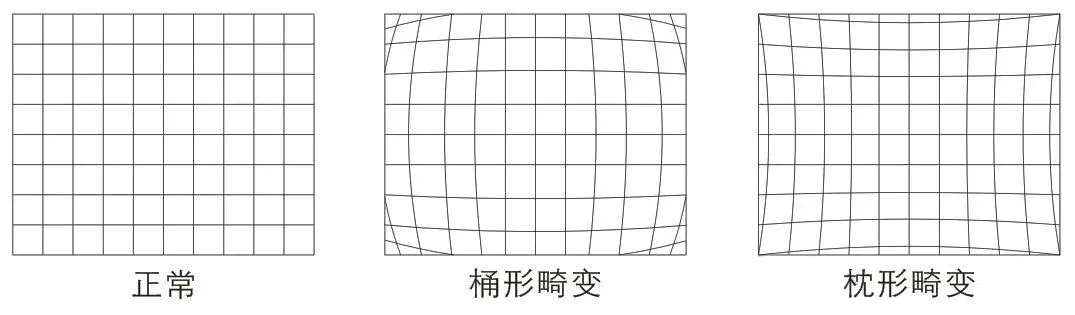

光學畸變(distortion):由于鏡頭在不同視場放大倍率的不一樣,使得像相對于物體失去相似性,這種像變形的缺陷稱為光學畸變。光學畸變只影響成像的幾何形狀,并不影響成像的清晰度。常見的光學畸變主要有兩種類型,桶形畸變和枕形畸變(如圖)。
TV畸變

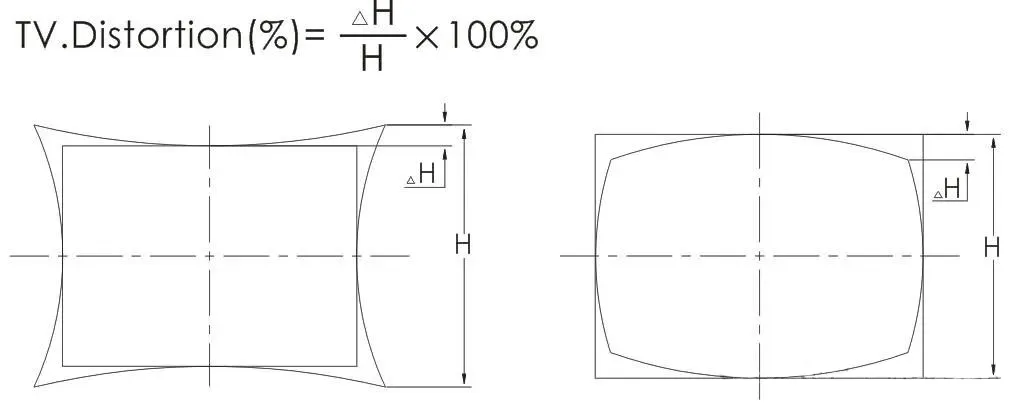

TV畸變是圖像的視覺畸變的度量,TV畸變的定義有很多 。其中RIAA TV畸變計算公式如下:

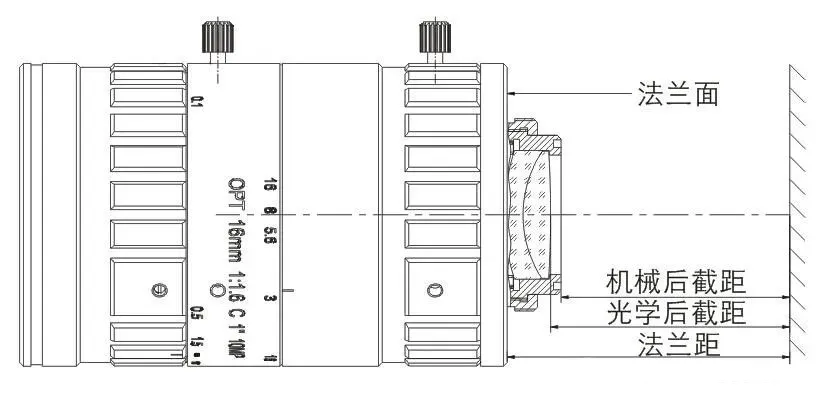

后截距
法蘭距:鏡頭法蘭面到像面(芯片)的距離。
機械后截距:鏡頭最后的機械面到像面的距離。
光學后截距:鏡頭最后端鏡片表面頂點到像面的距離。
