儀表盤檢測表針的光源應用
2020-09-07
分享

儀表盤檢測表針的光源應用


一.光源介紹

圖像的成像質量對整個視覺系統的影響極為重要,因此光源是決定整個機器視覺系統的重要因素。通過選擇合適的光源,可以使檢測目標的特征與背景有很好的對比效果,很大程度上降低圖像處理的難度,提高檢測的穩定性和可靠性。在項目中根據產品的類型與特征,選擇相應的光源,以達到理想的應用效果。樂視自動化科技公司是一家專業的光源生產商,有成熟的研發、技術、銷售團隊。下面以我們樂視光源的低角度無影光源,來做一個案例分享優點在于獨特的照射結構,在低角度照射增強表面特征的同時實現均勻照射,可提高對比度并減少反光及光斑。

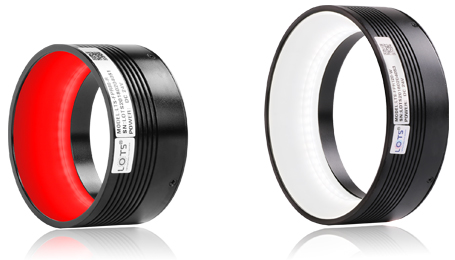

低角度無影光源

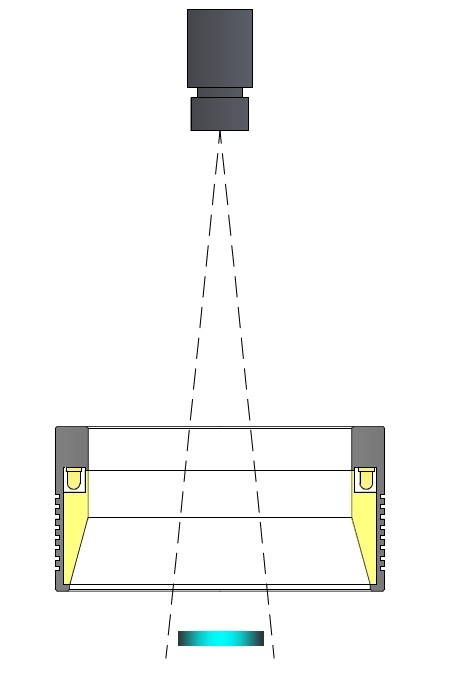

光源照明架構圖


二.案例分析

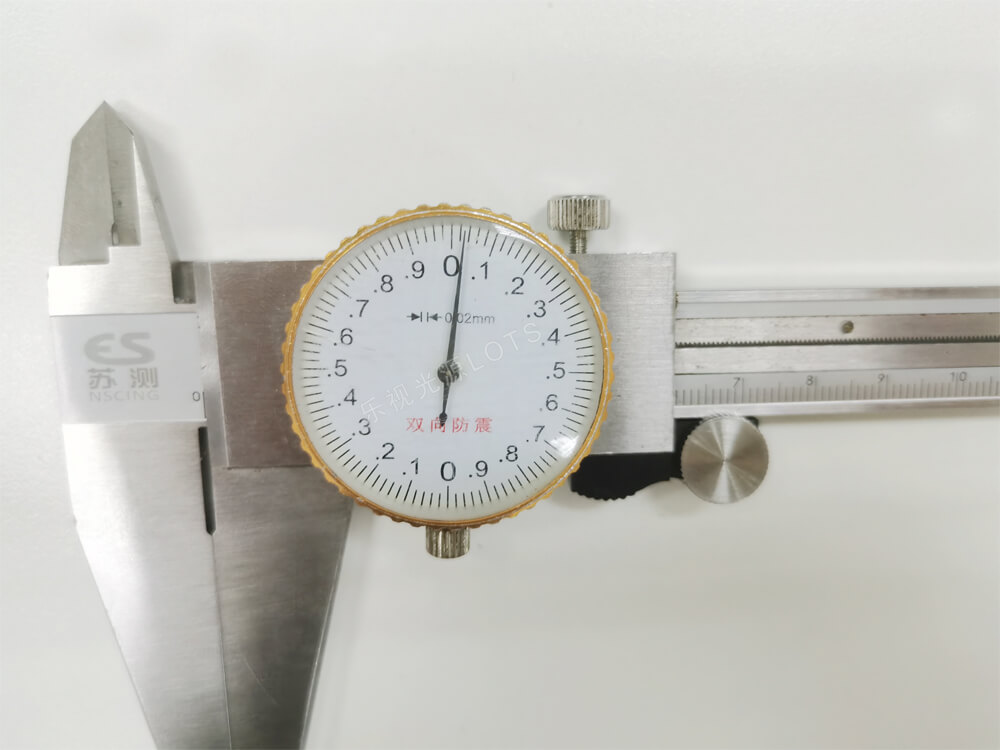

儀表盤實物圖

該產品為游標卡尺儀表盤,檢測內容為字符及表針的位置,檢測難點為表盤表面為玻璃材質,反光非常強,光源選取不好會出現光斑以及不均勻情況,影響檢測。使用樂視的低角度無影光源,可很好的解決此問題難點。

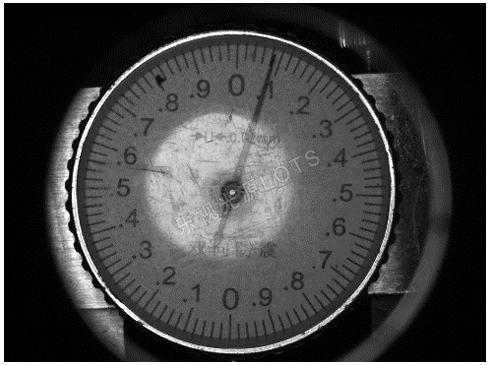

圓頂光源效果

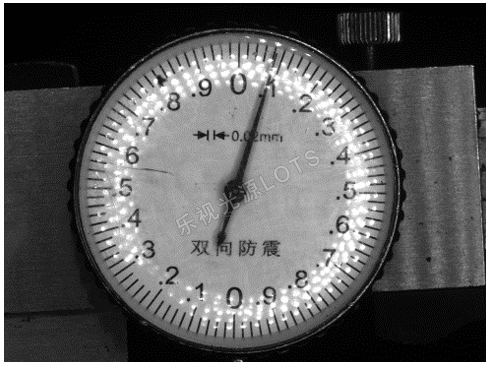

環形光源效果圖

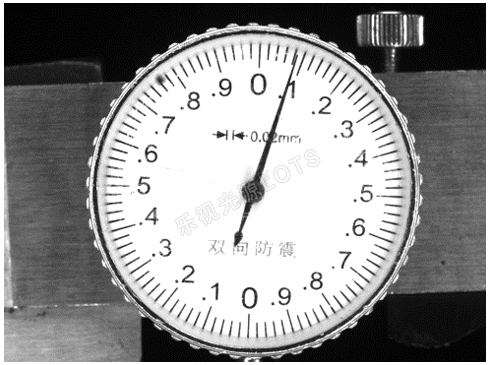

低角度無影光源效果


由上面三張效果圖可以看到,環形光源會造成表盤表面玻璃上出現光斑,圓頂光源則有表盤中間不均勻的情況,以上兩種方式均會對檢測造成影響,而低角度無影光源,能夠在圖像均勻的情況下,更突出了字符及表針與背景的對比,達到檢測目的。


三.總結
在項目中根據產品的類型與特征,要選擇相應類型的光源,以達到理想的應用效果。樂視光源十年專注于機器視覺光源的自主研發,專為系統集成商、設備制造商、大型制造企業、大型加工企業打造具有競爭力的視覺解決方案。

了解更多案例信息、光源選型,歡迎來電咨詢,樂視熱線電話:+86-769-23131500
