鋰電池表面缺陷檢測應用案例
2020-10-15
分享

  鋰電池表面缺陷檢測應用案例


  隨著新能源大力發展,電池的需求越來越多,產量大、人工成本高是很多企業的頭痛的事情,現大多都轉換為智能自動化產線。智能自動化產線就會用到視覺,光源就是其中必不可少的配件之一。樂視光源是一家專業的光源生產商,下面我們以電子行業的—鋰電池為例,詳細分享我司的打光經驗。

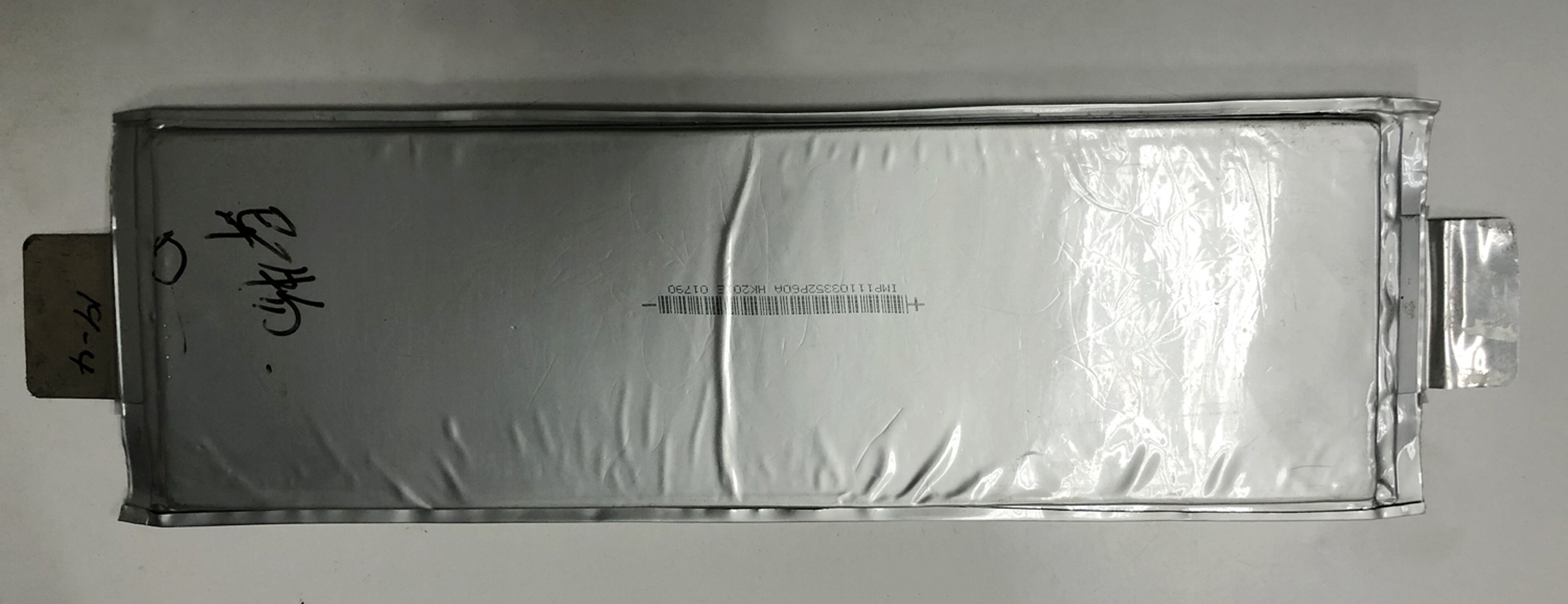

被測物體圖像


  案例分析:上圖為車載鋰電池產品,需要檢測表面的折痕、劃痕,異物,表面光滑反光等缺陷。評估視野太大,由于使用面陣相機時不好打光,所以采用線掃相機拍攝。我司多使用線光源配合線掃相機,對應的產品有線光源、多角度線光、隧道光源、同軸線光源等。下面我們以線掃光源的幾種效果來做一個參考說明。


  線光源:線光源有兩種照射方式,分別為單條線光與雙條線光對射。通常我們采用單條照射,如果產品有邊有高度差(單條會有陰影影響),或者均勻性需要加強可以考慮雙條線光對射。線光源比較靈活可以擺放任意角度,可明、暗場照射。光路非常聚集方向性強。

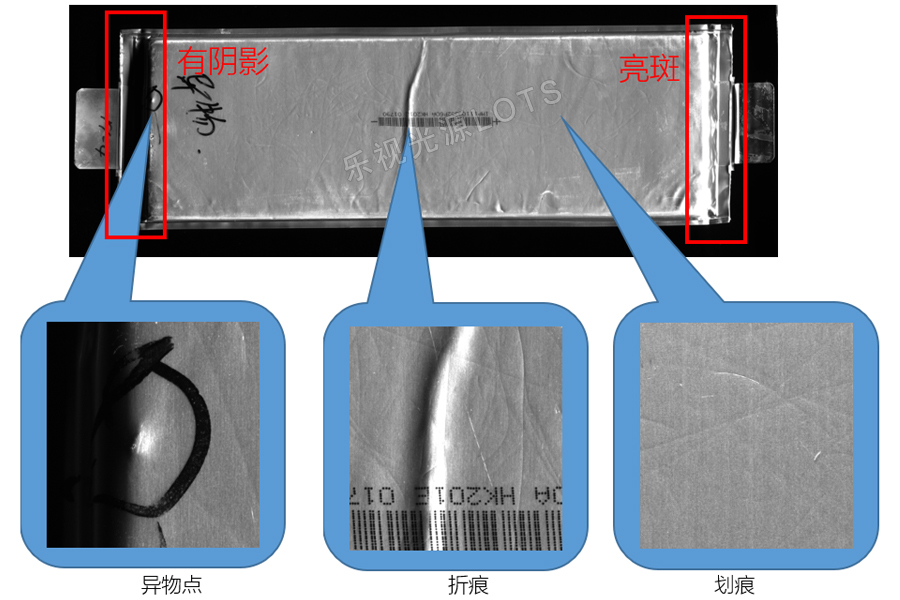

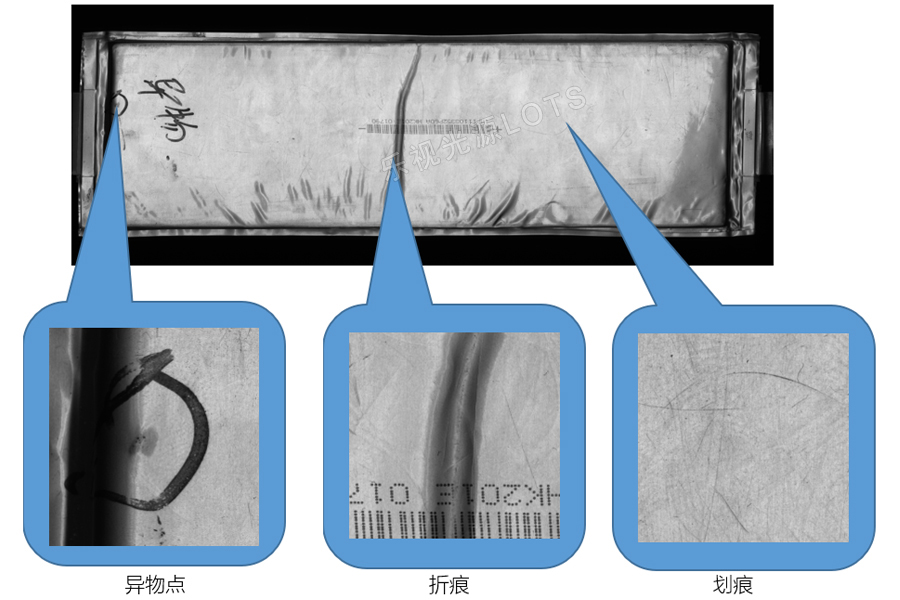

  下圖為單條線光源照射效果圖,優點:表面中間整體均勻,異物、折痕特征顯現。缺點:起始位置過亮,結尾部分有陰影,方向單一,劃痕無法全部呈現。

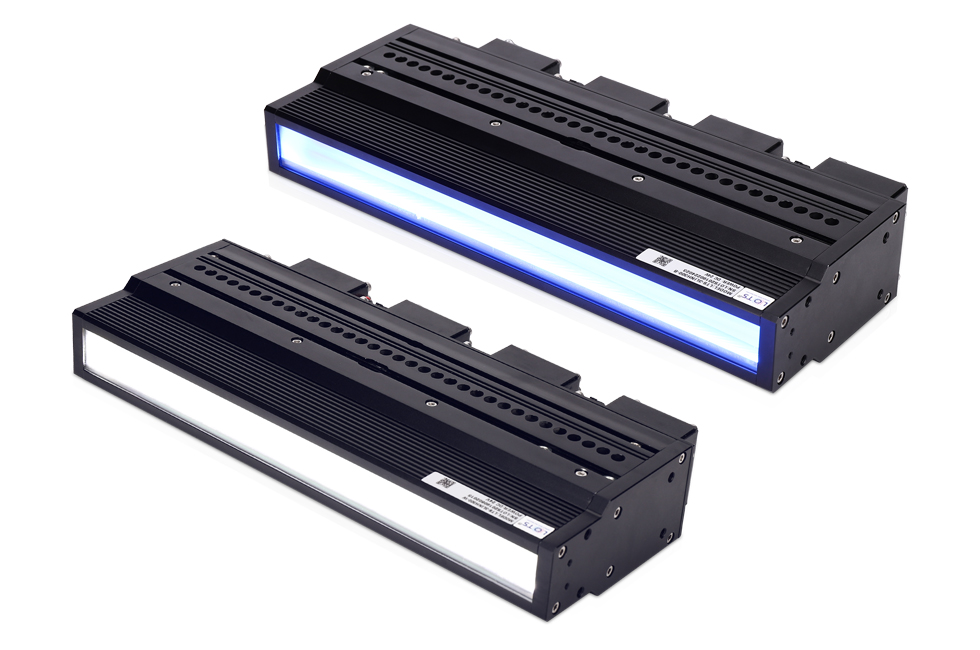

線光源

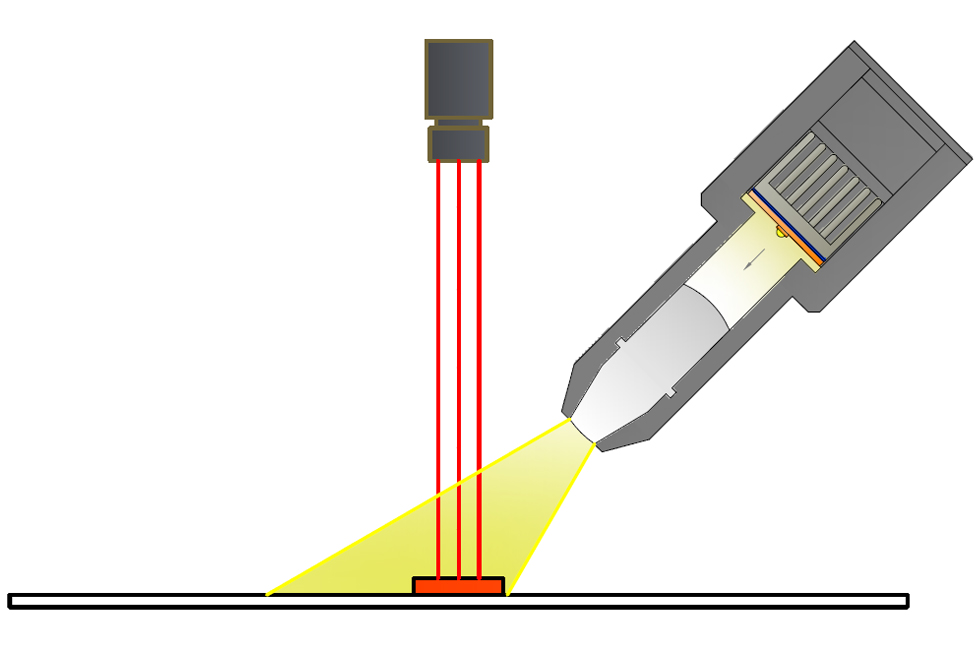

光源架構圖

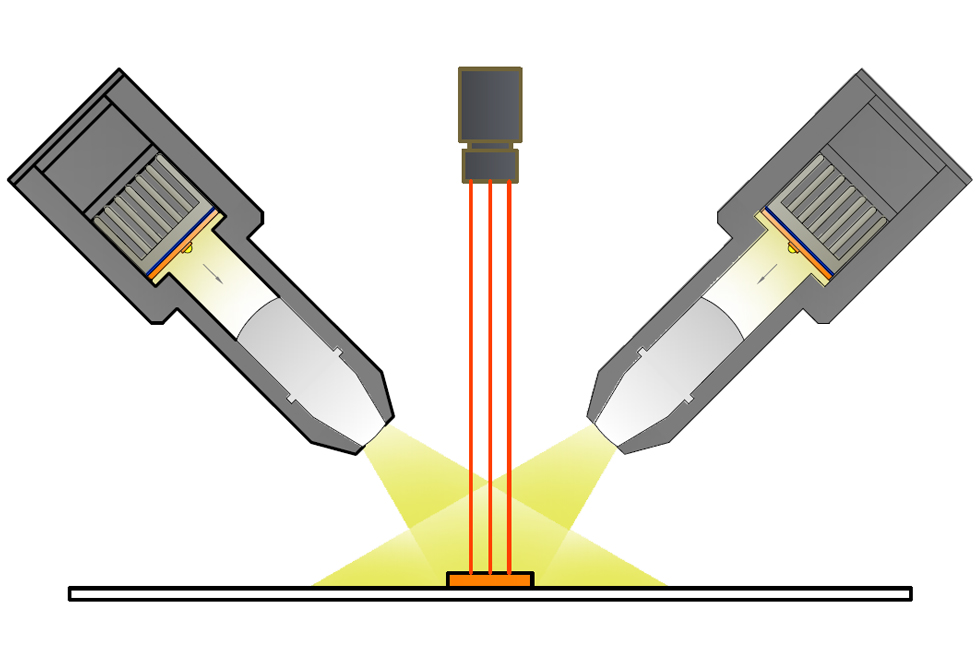

  下圖為雙條線光源對射效果圖,優點:表面中間整體均勻,異物特征顯現。結尾部分陰影部分消除。缺點:起始位置過亮,方向單一,劃痕無法全部呈現 。

線光源
光源架構圖

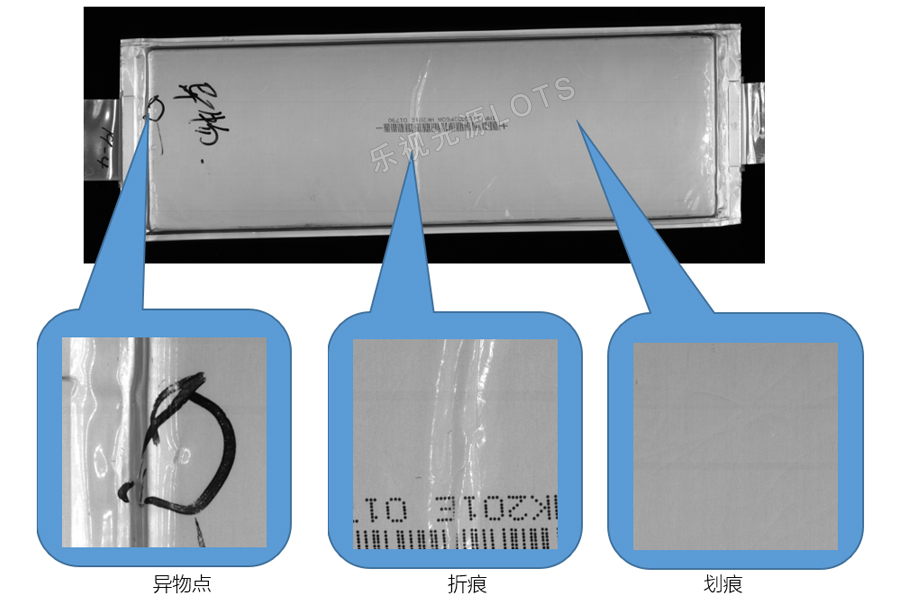

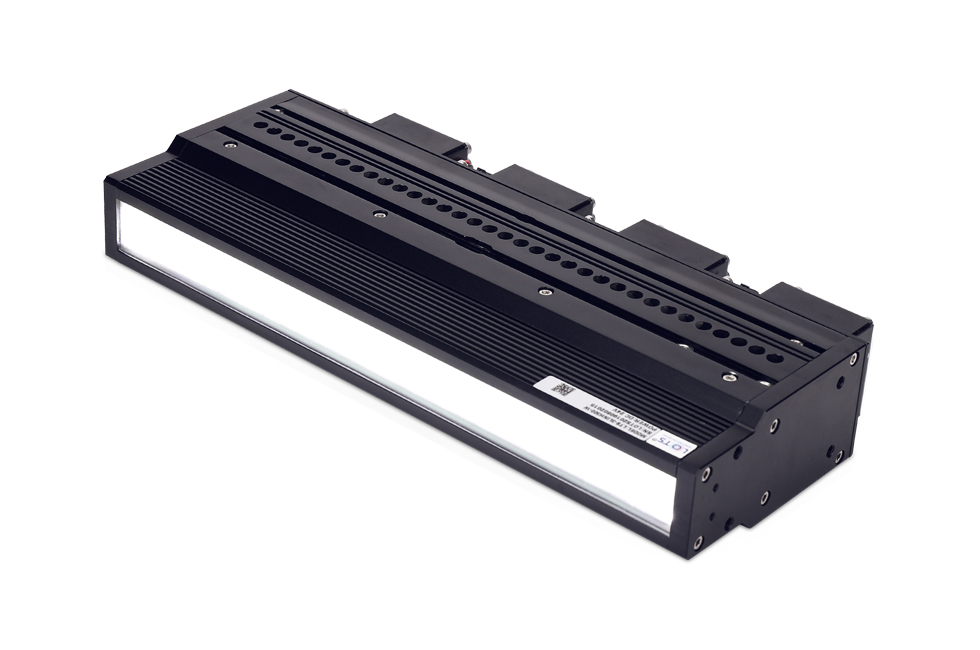

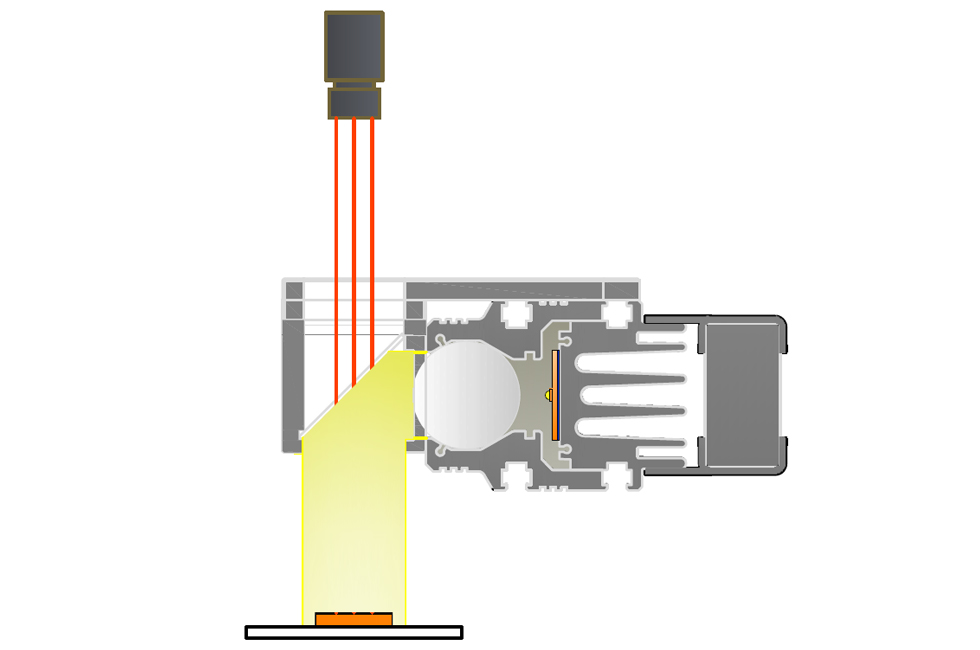

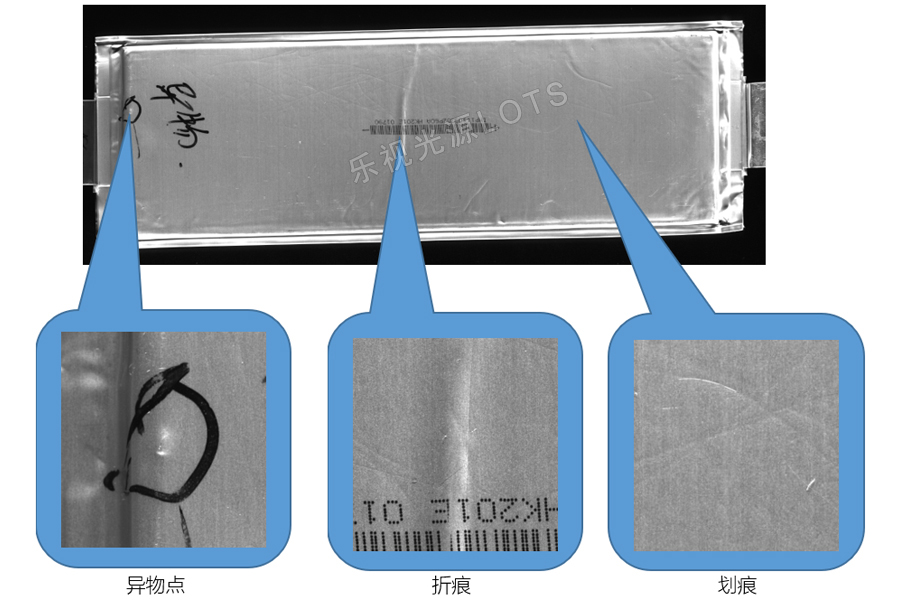

  同軸線光源:主要為針對表面特征類檢測,如表面劃痕、凹凸點、字符等特征檢測。此次鋰電池打光,表面均勻,劃痕、異物、折痕等特征,效果非常好。具體可參考以下效果圖片:

同軸線光源
光源架構圖

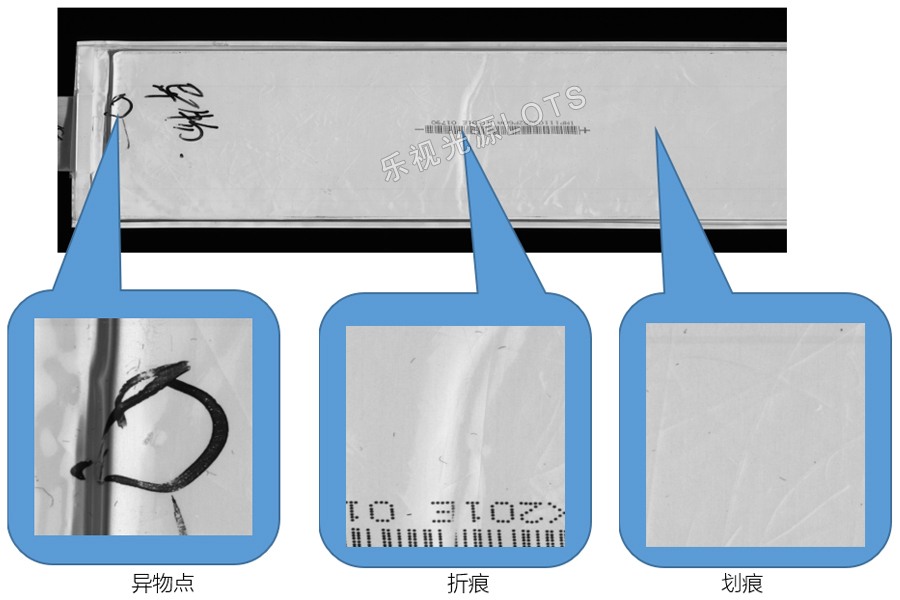

  多角度線光源:主要為針對劃痕類型檢測,通常光路會把劃痕打的比較亮白,大多在手機屏檢測應用較多。在鋰電池上使用此光源,表面非常均勻,由于劃痕與背景同樣比較亮白,效果并不是很好。具體可參考以下效果圖片:

多角度線光源
光源架構圖

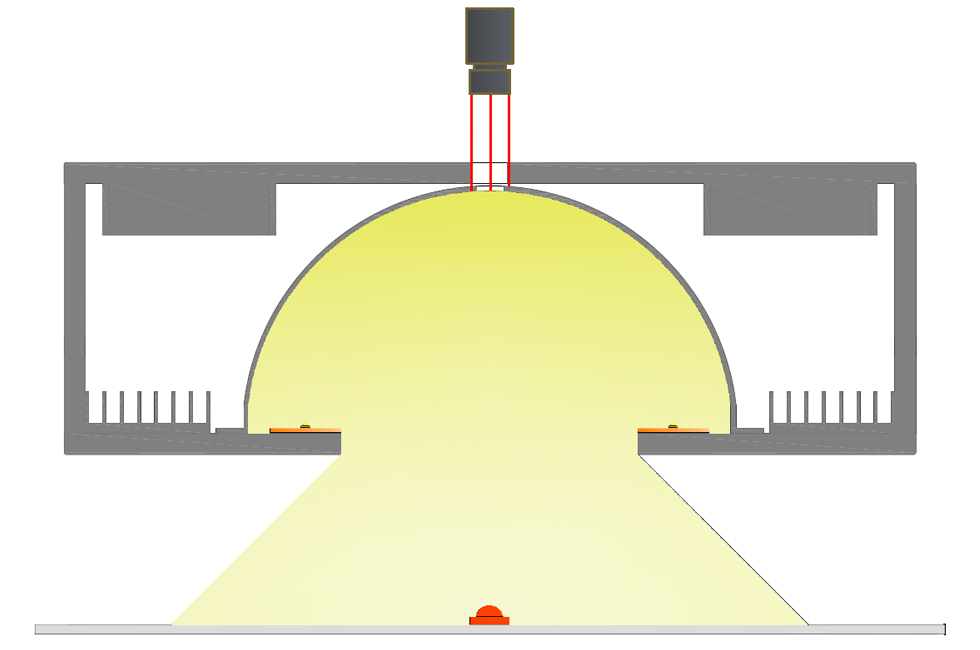

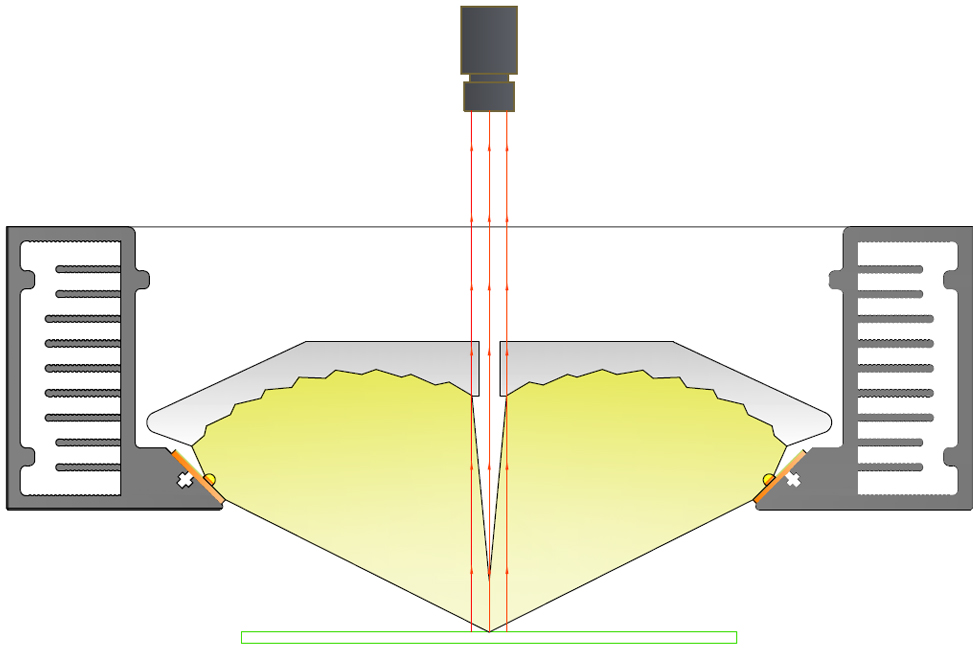

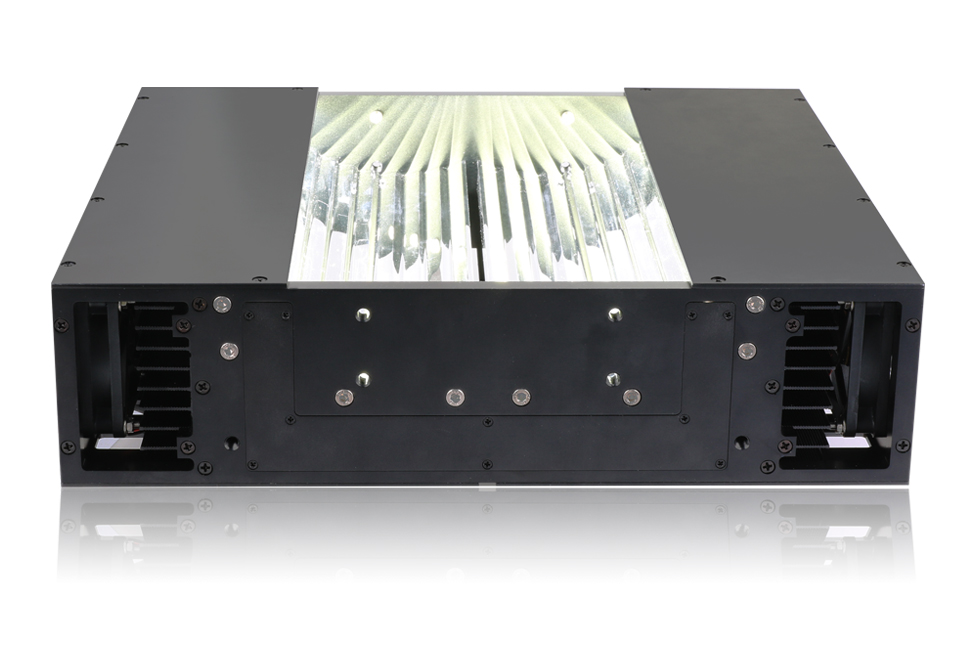

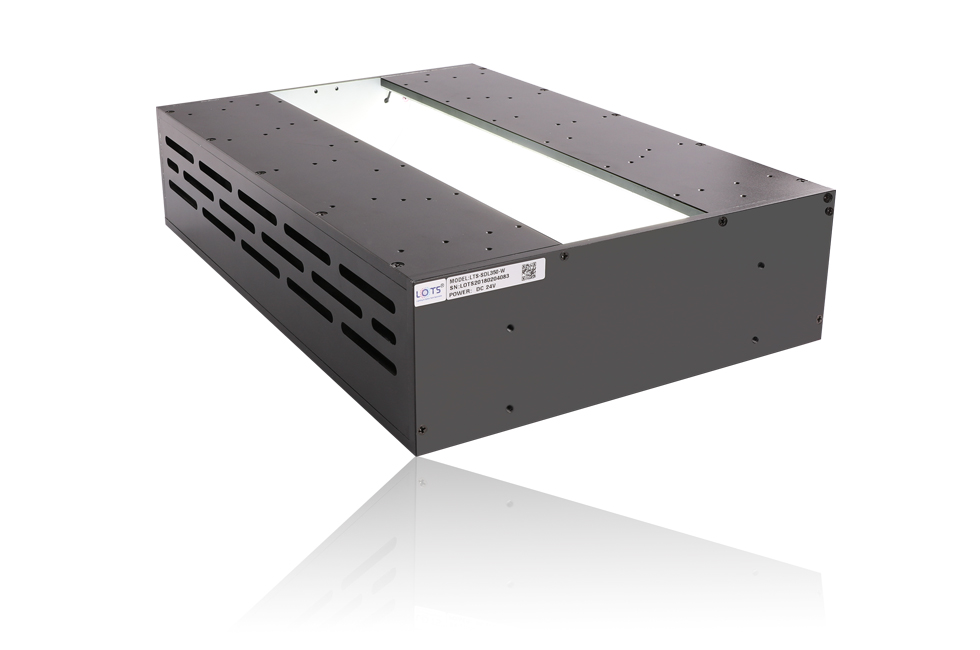

  隧道線光光源:隧道線光源在線掃光源里均勻性最好,一般用在表面印刷類較多。在鋰電池上使用此光源,表面非常均勻,但是需要檢測的特征類型效果不是很好。具體可參考以下效果圖片:

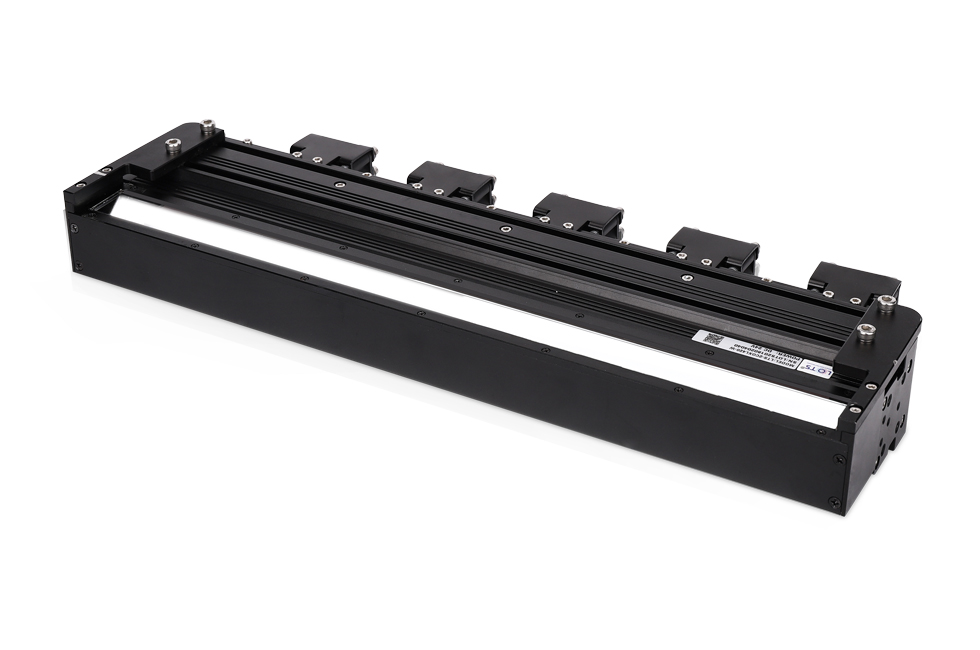

隧道線光源
光源架構圖



  總結:
  我們回顧以上的實驗可知:
  1、線光源亮度高、方向性強,檢測劃痕效果并不是很理想;
  2、多角度線光源雖然專門針對劃痕檢測,但是對于背景為黑色的缺陷效果更佳;
  3、隧道線光源能使成像非常均勻;
  4、同軸線光源能夠消除反光;
  5、高角度光路合適檢測表面劃痕、同時對凹凸曲面及贓物、印刷等特征都有非常好的效果。
  綜上所述,對于大型鋰電池產品表面特征檢測,同軸線光有非常好的應用效果。
