傳統的玻璃檢測方法是依靠人眼來判斷玻璃表面各種問題,存在很大的局限性:
1.人眼對微小的缺陷不敏感,有誤檢、漏檢風險;
2.人眼無法連續、穩定完成高強度重復性檢測工作,會產生疲勞,速度慢、效率低;
3.主觀判斷受心情、思維、光照等影響,具有很大的不穩定性和非標準性。
人眼檢測已無法滿足現代企業高速、實時的品檢要求,而人工成本不斷上漲給企業經營帶來壓力。
以iPhone OEM工廠為例,生產過程中的外觀檢查耗費30%以上的人力。每年檢查人力成本高達48億元人民幣。然而,隨著中國平均工資增長率超過10%,低成本勞動力的日子已經一去不復返了。降低人力成本已成為企業最重要、最迫切需要解決的問題。為了減輕昂貴的勞動力負擔,機器視覺替代人眼,采用智能圖像采集和圖像處理技術,檢測系統利用視覺處理算法,實現缺陷精確檢測,智能分類和分級,已成為一種行業趨勢。
以透鏡使用機器視覺檢測為例:
當前有三種尺寸的透鏡,分別是直徑約為3.4cm的透鏡,直徑約為3.8cm的透鏡,直徑約為4.2cm的透鏡,分別對這三種尺寸透鏡進行檢測。
檢測效果圖中,藍色代表污漬等有問題的區域(精度為0.39mm);綠色代表透鏡缺損部分。檢測效率可達3秒/個,誤檢率低于0.1%。檢測材質也延展至:PS、ABS、PC、PMMA、PE、PO、PVC、PP、PBT、環氧樹脂等。
測試1:對直徑約為3.4cm的透鏡進行檢測

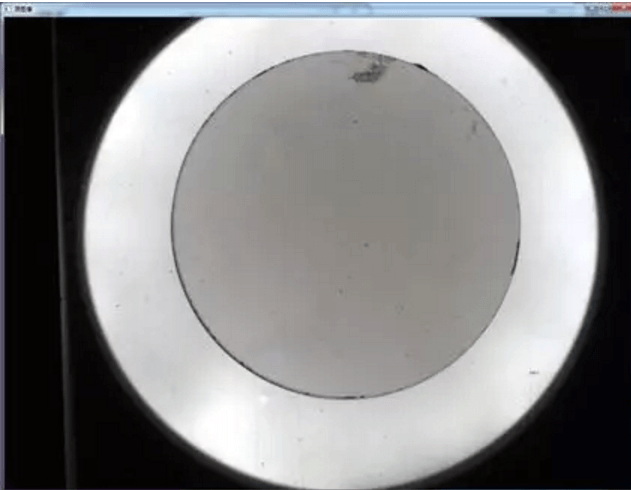

(1)源圖像

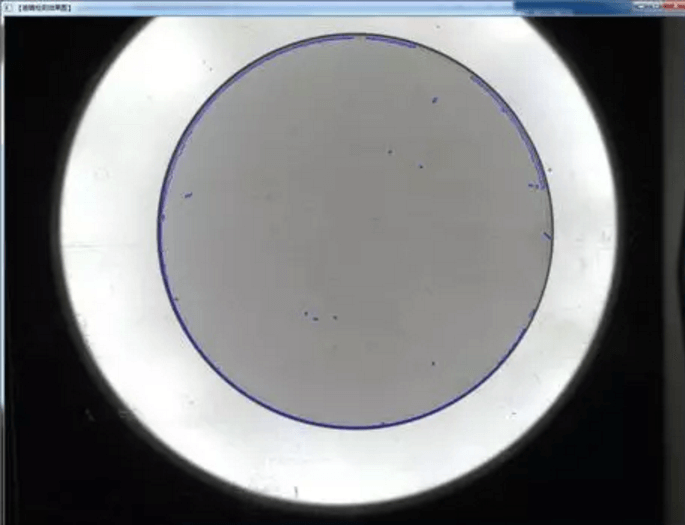

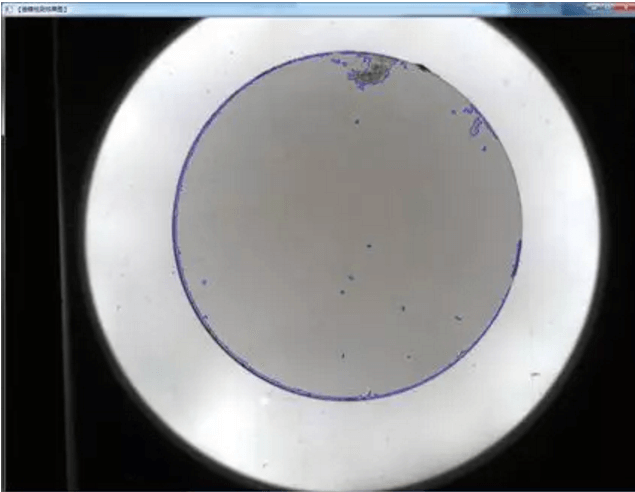

(2)檢測效果圖

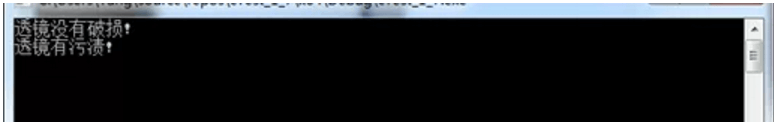

(3)系統輸出結果
測試2:對直徑約為3.8cm的透鏡進行檢測

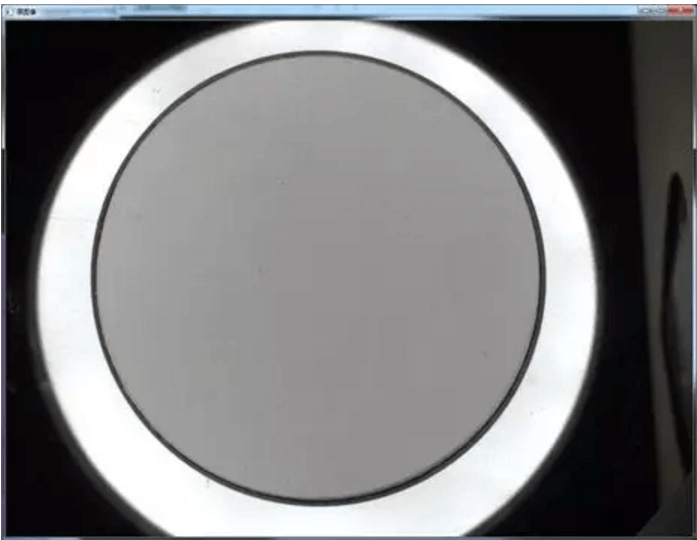

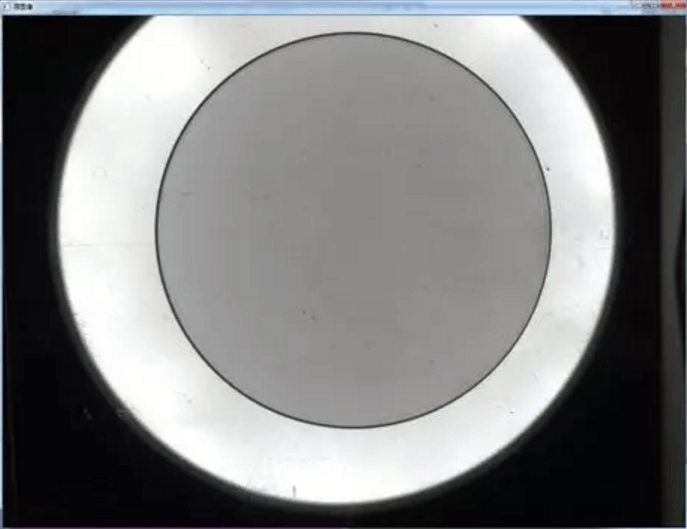

(1)源圖像

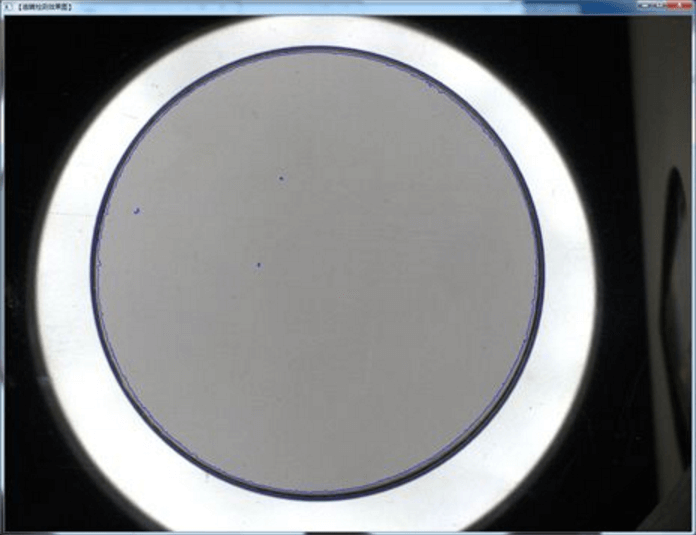

(2)檢測效果圖
(3)系統輸出結果
(1)源圖像
(2)檢測效果圖
(3)系統輸出結果
測試3:對直徑約為3.8cm的破損透鏡進行檢測

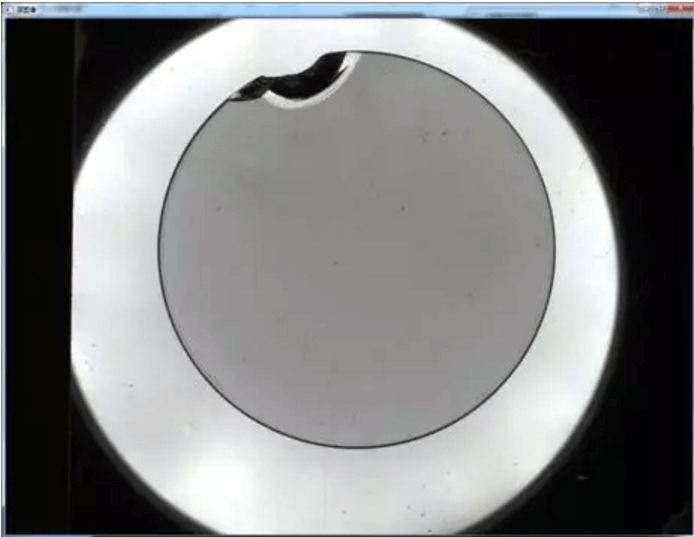

(1)源圖像

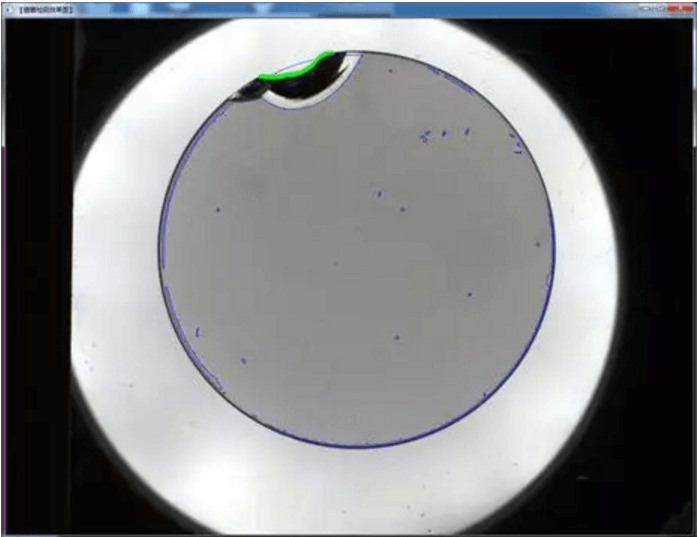

(2)檢測效果圖

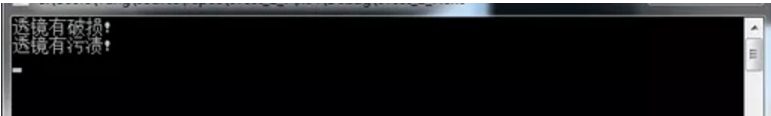

(3)系統輸出結果
以上為機器視覺在透鏡質量檢測的一些應用,可擴展到其它玻璃類如玻璃瓶、汽車玻璃、建筑玻璃、手機屏幕、液晶面板等的應用場景。
同樣的產品使用不同的打光方式可呈現不同的效果,在項目中根據產品的類型與特征,現場的架構與限制,靈活選用光源進行測試,這是考驗技術實力的經驗積累。樂視光源十年專注于機器視覺光源的自主研發,專為系統集成商、設備制造商、大型制造企業、大型加工企業打造具有競爭力的視覺解決方案。
